Kacper BMP390 – precyzyjny czujnik ciśnienia i wysokości
BMP390 to nowoczesny czujnik ciśnienia barometrycznego, który łączy bardzo wysoką dokładność pomiarów z niskim poborem energii, co czyni go idealnym wyborem do projektów mobilnych i IoT. Dzięki zdolności wykrywania nawet niewielkich zmian ciśnienia możliwe jest precyzyjne wyznaczanie wysokości oraz stabilny monitoring warunków środowiskowych. Układ znajduje zastosowanie zarówno w zaawansowanych systemach, takich jak drony czy urządzenia pomiarowe, jak i w prostych projektach edukacyjnych opartych o Arduino czy ESP32. To uniwersalne rozwiązanie dla wszystkich, którzy potrzebują wiarygodnych danych i łatwej integracji.
Czym jest BMP390 i jak działa?
BMP390 to cyfrowy czujnik ciśnienia barometrycznego oparty na technologii MEMS (Micro-Electro-Mechanical Systems), czyli miniaturowych strukturach mechanicznych zintegrowanych w układzie scalonym. W praktyce oznacza to, że wewnątrz sensora znajduje się mikroskopijna membrana reagująca na zmiany ciśnienia atmosferycznego, które następnie są przetwarzane na sygnał elektryczny i udostępniane w formie danych cyfrowych.
Podstawą działania BMP390 jest pomiar ciśnienia powietrza, który może być wykorzystany nie tylko do monitorowania warunków pogodowych, ale również do wyznaczania wysokości. Wynika to z faktu, że ciśnienie atmosferyczne maleje wraz ze wzrostem wysokości nad poziomem morza. Na tej podstawie mikrokontroler (np. Arduino, ESP32 lub STM32) może obliczyć aktualną wysokość z bardzo dużą dokładnością – nawet do kilku centymetrów w sprzyjających warunkach.
Czujnik mierzy również temperaturę, która pełni rolę pomocniczą w kompensacji pomiarów ciśnienia. Dzięki temu wyniki są stabilne i odporne na zmiany środowiskowe. BMP390 posiada wbudowane algorytmy kalibracyjne oraz rejestry konfiguracyjne, które pozwalają dostosować tryb pracy – od ultraoszczędnego (low power) po tryb wysokiej precyzji.
Komunikacja z układem odbywa się za pomocą popularnych interfejsów I²C lub SPI, co ułatwia integrację z większością platform embedded. Połączenie wysokiej rozdzielczości, niskiego poboru energii i elastycznej konfiguracji sprawia, że BMP390 jest jednym z najbardziej uniwersalnych czujników ciśnienia dostępnych na rynku.
Kluczowe parametry czujnika BMP390
Układ pracuje w zakresie około 300–1250 hPa i osiąga dokładność rzędu ±0.5 hPa, a bardzo niski poziom szumu pozwala wykrywać niewielkie zmiany wysokości. Na jakość danych istotnie wpływa oversampling – wyższe ustawienia stabilizują odczyty kosztem dłuższego czasu konwersji, niższe przyspieszają pomiary, ale zwiększają wahania.
Częstotliwość odświeżania można dopasować od pojedynczych odczytów do pracy ciągłej sięgającej kilkudziesięciu Hz, co ma znaczenie w aplikacjach dynamicznych. Równie ważna jest efektywność energetyczna: w uśpieniu pobór spada do pojedynczych µA, a podczas pomiaru zależy od konfiguracji, co ułatwia optymalizację urządzeń bateryjnych. Czas konwersji wynosi od kilku do kilkudziesięciu milisekund i rośnie wraz z dokładnością ustawień.
Integrację upraszczają interfejsy I²C (adresy 0x76/0x77) oraz szybszy SPI, lepiej radzący sobie w środowiskach z zakłóceniami. Zakres temperatury pracy od −40°C do +85°C umożliwia użycie w projektach outdoorowych, a wbudowany FIFO i przerwania pozwalają ograniczyć liczbę odczytów po stronie mikrokontrolera i usprawnić przetwarzanie danych.

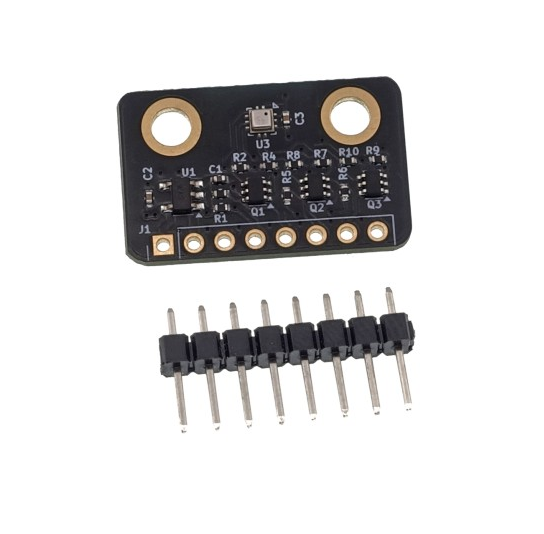

Sprawdzony moduł – KAmod BMP390
Moduł Kamod BMP390 to praktyczna implementacja czujnika w formie gotowej płytki, zaprojektowanej z myślą o szybkim wdrożeniu w projektach bez konieczności tworzenia własnego PCB. Dzięki wyprowadzonym złączom i przemyślanemu układowi pinów integracja z popularnymi platformami prototypowymi jest szybka i bezproblemowa.
Istotną zaletą modułu jest jego wysoka kompatybilność sprzętowa – zastosowanie konwertera poziomów napięć pozwala na współpracę zarówno z systemami 3,3 V, jak i 5 V, co eliminuje potrzebę dodatkowych układów pośredniczących

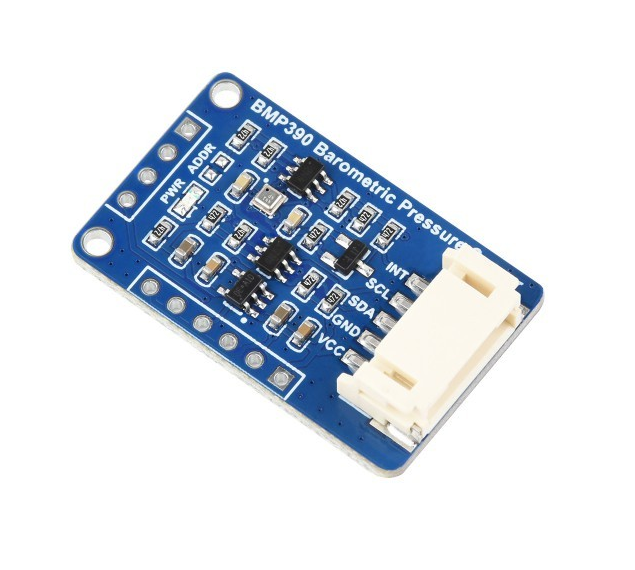

Moduł od Waveshare – BMP390 Barometric Pressure Sensor
Warty uwagi jest również moduł czujnika BMP390 od Waveshare, który wyposażony jest w złącze umożliwiające podłączenie czujnika do płytek rozwojowych po interfejsie I2C bez konieczności lutowania. Interfejs SPI również został wyprowadzony w postaci pól lutowniczych o standardowym rastrze 2,54 mm. Podobnie jak w module Kamod, moduł Waveshare zawiera układy konwerterów poziomów logicznych umożliwiające pracę z najpopularniejszymi poziomami logicznymi 5 V i 3,3 V.
BMP390 w praktyce – zastosowania
W praktyce BMP390 znajduje zastosowanie wszędzie tam, gdzie istotne jest wykrywanie niewielkich zmian ciśnienia i ich interpretacja w kontekście otoczenia. W projektach związanych z monitorowaniem pogody czujnik może pełnić rolę precyzyjnego barometru, umożliwiając śledzenie zmian ciśnienia atmosferycznego i ich wpływu na warunki pogodowe. W połączeniu z mikrokontrolerem pozwala tworzyć własne stacje pogodowe, które rejestrują trendy ciśnienia, wspierają prognozowanie pogody i umożliwiają analizę lokalnych zjawisk atmosferycznych. W instalacjach HVAC pozwala monitorować przepływ powietrza i wykrywać nieszczelności, co przekłada się na lepszą kontrolę wentylacji i efektywność energetyczną.
Dzięki wysokiej czułości może być także wykorzystywany jako element wspomagający inne pomiary – na przykład do kompensacji wskazań czujników gazowych lub środowiskowych, gdzie zmiany ciśnienia mają wpływ na dokładność odczytów. Tak szerokie spektrum zastosowań sprawia, że BMP390 dobrze odnajduje się zarówno w prostych projektach hobbystycznych, jak i bardziej zaawansowanych systemach pomiarowych.
