Kacper Przetwornice DC-DC – czym są i jaki model wybrać?
Czym są przetwornice DC-DC?
Przetwornice DC-DC to układy elektroniczne przekształcające napięcie stałe na inne napięcie stałe. Wykorzystują elementy indukcyjne i półprzewodnikowe (tranzystory MOSFET, diody Schottky’ego, cewki, kondensatory), aby przełączać prąd z dużą częstotliwością, co pozwala efektywnie obniżać lub podwyższać napięcie przy minimalnych stratach energii. W przeciwieństwie do stabilizatorów liniowych, które rozpraszają nadmiar napięcia w postaci ciepła, przetwornice DC-DC osiągają sprawność nawet powyżej 90%, dzięki czemu są niezastąpione w urządzeniach mobilnych, zasilanych bateryjnie i w układach wymagających energooszczędności.
Najczęściej stosuje się trzy główne typy przetwornic DC-DC:
- Step-down (buck) – obniża napięcie wejściowe do wartości niższej. Jest używana, gdy zasilanie ma wyższe napięcie niż układ docelowy, np. z 12 V na 5 V dla Arduino.
- Step-up (boost) – podwyższa napięcie wejściowe do wyższej wartości, np. z 3,7 V ogniwa Li-Ion na 12 V dla silnika lub przekaźnika.
- Buck-boost – łączy funkcje obu poprzednich typów i utrzymuje stałe napięcie wyjściowe niezależnie od zmian napięcia wejściowego. To idealne rozwiązanie w projektach zasilanych z akumulatorów, w których napięcie zmienia się w trakcie pracy.
Zastosowanie przetwornic DC-DC jest bardzo szerokie. Spotyka się je w systemach IoT, sterownikach przemysłowych, robotyce, automatyce, zasilaczach laboratoryjnych, drukarkach 3D czy urządzeniach pomiarowych. W elektronice hobbystycznej umożliwiają zasilanie mikrokontrolerów, modułów komunikacyjnych (Wi-Fi, Bluetooth, LoRa), czujników, wyświetlaczy LCD i silników z jednego źródła napięcia. Dzięki nim można z akumulatora 12 V uzyskać stabilne 5 V, 9 V lub 3,3 V, w zależności od wymagań danego układu.
Przetwornice DC-DC oprócz wysokiej sprawności oferują też szereg zabezpieczeń, takich jak ochrona przed przeciążeniem, przegrzaniem, odwrotną polaryzacją czy zwarciem. Wiele gotowych modułów dostępnych w sprzedaży posiada potencjometr do regulacji napięcia wyjściowego, a niektóre również wbudowany wyświetlacz LED lub LCD pokazujący wartości napięcia i prądu. Dzięki temu można łatwo dobrać parametry zasilania bez konieczności dodatkowych pomiarów multimetrem.
Dobrze dobrana przetwornica DC-DC pozwala zminimalizować straty energii, zmniejszyć ilość wydzielanego ciepła i zapewnić długą żywotność urządzenia. W kolejnych sekcjach omówione zostały zasady wyboru przetwornicy oraz szczegółowe parametry najczęściej używanych modeli.
Jak wybrać odpowiedni model?
Dobór przetwornicy DC-DC wymaga analizy kilku kluczowych parametrów technicznych. Odpowiedni model musi zapewnić stabilne napięcie i prąd przy określonym obciążeniu, a także pracować w bezpiecznym zakresie temperatur i napięć wejściowych. Warto zwrócić uwagę na sześć podstawowych kryteriów.
1. Zakres napięcia wejściowego i wyjściowego
Każda przetwornica działa poprawnie w określonym przedziale napięć. Na przykładLM2596 obsługuje napięcie wejściowe od 4,5 V do 40 V i oferuje regulację napięcia wyjściowego od 1,2 V do 37 V. Model MT3608 podwyższa napięcie od 2 V do 28 V, a XL4015 pracuje w zakresie 8 V–36 V. Wybierając przetwornicę, należy również wziąć pod uwagę minimalna różnicę napięcia wejściowego i wyjściowego.
2. Maksymalny prąd wyjściowy
Ten parametr określa, jak duże obciążenie może zasilić dana przetwornica. Modele LM2596 i MP1584 oferują 3 A, XL4015 – 5 A, a MT3608 – 2 A. Warto przyjąć zapas mocy co najmniej 30% w stosunku do planowanego obciążenia, co zwiększa niezawodność pracy i zapobiega przegrzewaniu. Przetwornica pracująca na granicy wydajności może ulec uszkodzeniu lub powodować spadki napięcia.
3. Sprawność energetyczna
Wysoka sprawność oznacza mniejsze straty energii i niższą temperaturę pracy. Przetwornice impulsowe osiągają 85–95% sprawności, zależnie od różnicy między napięciem wejściowym i wyjściowym oraz od obciążenia. MP1584 dzięki wysokiej częstotliwości przełączania (1,5 MHz) i nowoczesnym tranzystorom MOSFET ma jedne z najlepszych wyników w swojej klasie. Dla urządzeń przenośnych, zasilanych bateryjnie, to parametr o kluczowym znaczeniu.
4. Tętnienia napięcia (ripple) i filtracja
W projektach z czujnikami analogowymi lub przetwornikami ADC ważne jest, aby napięcie zasilania było wolne od zakłóceń. Tętnienia (ang. ripple) wynikają z cyklicznego ładowania i rozładowywania elementów filtrujących. Można je ograniczyć, stosując dodatkowe kondensatory lub filtry LC na wyjściu przetwornicy. Warto też wybierać moduły o dobrej charakterystyce napięcia w funkcji obciążenia.
5. Wymiary, chłodzenie i montaż
W projektach kompaktowych (np. czujniki IoT, urządzenia przenośne) liczy się mały rozmiar modułu. Tutaj sprawdzą się na przykład przetwornice MP1584 i MT3608. Do zastosowań wymagających dużego prądu wyjściowego lepszym rozwiązaniem będą przetwornice z radiatorem, takie jak XL4015. Zastosowanie chłodzenia poprawia stabilność pracy i pozwala na dłuższą prace pod dużym obciążeniem.
6. Dobór topologii do źródła zasilania
Wybór topologii przetwornicy zależy od relacji między napięciem wejściowym a wymaganym napięciem wyjściowym:
- Gdy napięcie źródła jest wyższe – stosuje się step-down (buck), np. LM2596, MP1584, XL4015.
- Gdy napięcie źródła jest niższe – używa się step-up (boost), np. XL6009, MT3608.
- Gdy napięcie zasilania może się zmieniać – najlepiej wybrać buck-boost, np. S7V8F3, S8V9F6, S13V10F5.
Odpowiednio dobrana przetwornica gwarantuje stabilne napięcie, chroni układy elektroniczne przed przeciążeniem i zwiększa ogólną niezawodność projektu.
Modele step-down (buck)
Przetwornice step-down redukują napięcie wejściowe do niższej wartości, zapewniając stabilne zasilanie układów cyfrowych i analogowych. Są podstawą w zasilaniu mikrokontrolerów, modułów komunikacyjnych, LED-ów i napędów małej mocy.

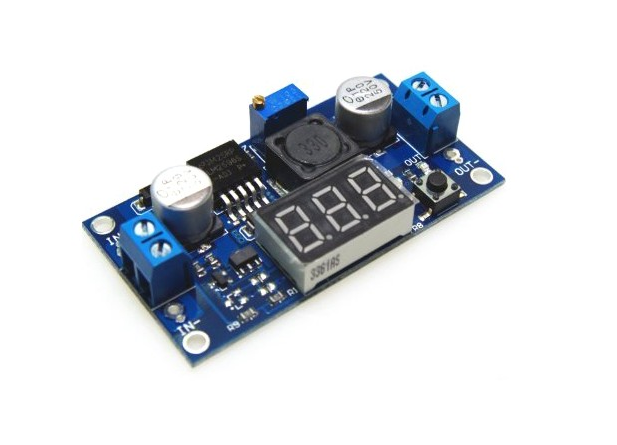

Układ LM2596 to monolityczna przetwornica step-down o prądzie wyjściowym 3 A i częstotliwości pracy 150 kHz. Obsługuje napięcie wejściowe w zakresie 4,5 V–40 V oraz regulowane napięcie wyjściowe od 1,2 V do 37 V. Ma wbudowane zabezpieczenie termiczne i przeciwzwarciowe. Dzięki solidnej konstrukcji i szerokiemu zakresowi napięć jest jednym z najczęściej stosowanych układów do konwersji 12 V → 5 V i 24 V → 12 V. Moduły z LM2596 często wyposażone są w potencjometr do precyzyjnej regulacji napięcia, a także diodę LED sygnalizującą pracę.
W praktyce LM2596 doskonale sprawdza się w zasilaniu niewielkich silników, modułów przekaźnikowych, pasków LED czy wentylatorów. Dzięki prostej regulacji napięcia można używać go w laboratoriach edukacyjnych jako prostego regulowanego zasilacza warsztatowego.

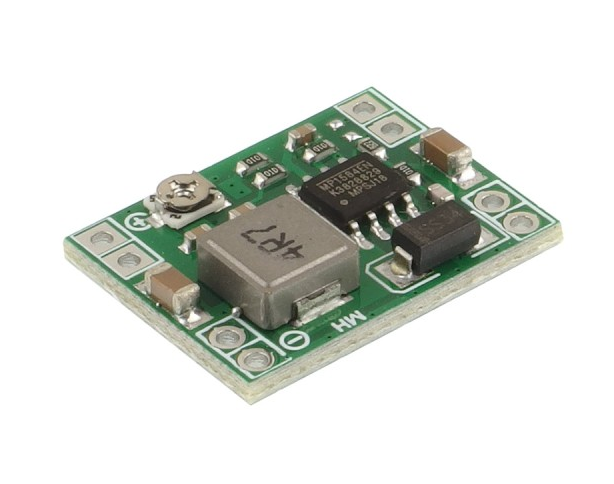

MP1584 to nowoczesna przetwornica step-down o wysokiej częstotliwości przełączania 1,5 MHz, napięciu wejściowym 4,5 V–28 V i regulowanym napięciu wyjściowym 0,8 V–20 V. Maksymalny prąd wyjściowy wynosi 3 A. Wysoka częstotliwość pracy pozwala stosować mniejsze elementy indukcyjne, dzięki czemu moduł ma bardzo kompaktową konstrukcję. MP1584 ma zabezpieczenie nadprądowe, zabezpieczenie termiczne i funkcję soft-startu. Jest chętnie wybierany w projektach ESP32, ESP8266, w systemach IoT oraz w zasilaniu czujników o niskim poborze mocy.
MP1584 sprawdza się tam, gdzie liczy się oszczędność miejsca i wysoka sprawność. Może zasilać zarówno płytki rozwojowe, jak i moduły komunikacyjne Bluetooth, Wi-Fi czy GSM. W systemach zasilanych z akumulatora jego niskie straty cieplne wydłużają czas pracy, co czyni go idealnym wyborem do projektów przenośnych, np. sensorów zdalnych, urządzeń telemetrycznych lub automatyki domowej.

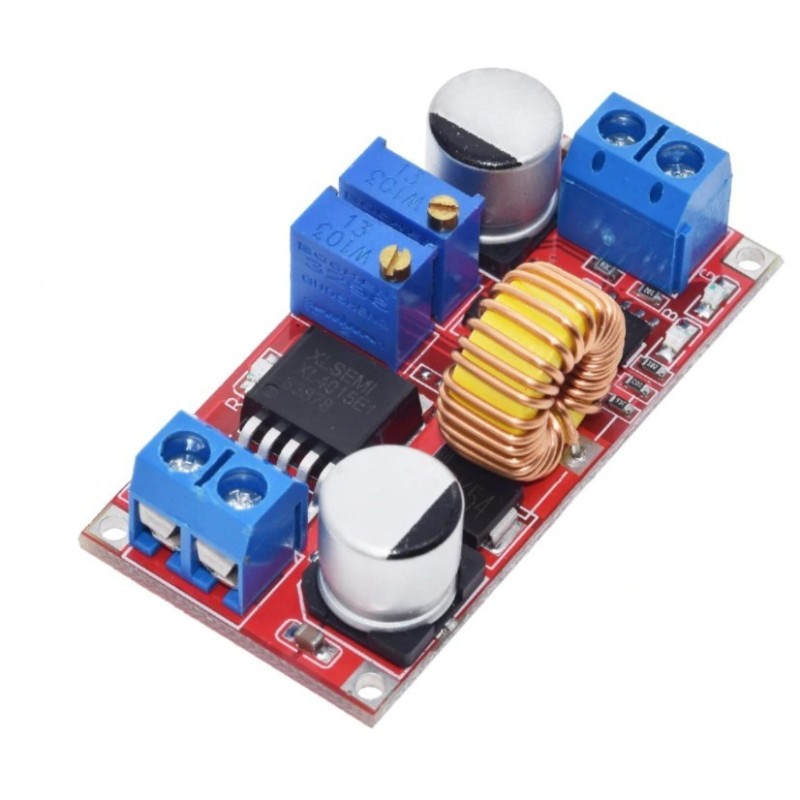

Przetwornica XL4015 pracuje w zakresie napięcia wejściowego 8 V–36 V i umożliwia regulację napięcia wyjściowego od 1,25 V do 32 V. Maksymalny prąd wyjściowy wynosi 5 A, a częstotliwość przełączania 180 kHz. Układ wyposażony jest w zabezpieczenie termiczne, nadprądowe i przeciwzwarciowe. Wysoka wydajność prądowa sprawia, że XL4015 jest wykorzystywany w ładowarkach akumulatorów, zasilaczach do LED oraz napędach silników DC. Dzięki możliwości regulacji zarówno napięcia, jak i prądu, doskonale sprawdza się w zastosowaniach wymagających stabilnego i kontrolowanego źródła zasilania.
W praktycznych projektach XL4015 stosowany jest tam, gdzie wymagana jest duża moc i niezawodność – na przykład przy zasilaniu układów grzewczych, oświetlenia dużej mocy lub modułów z wieloma czujnikami. Dzięki wysokiej odporności na przeciążenia można go wykorzystać również jako element systemu ładowania akumulatorów żelowych i Li-Ion w robotyce mobilnej, pojazdach elektrycznych czy systemach zasilania awaryjnego (UPS).
Modele step-up (boost)
Przetwornice step-up (boost) służą do podwyższania napięcia wejściowego do wyższej wartości na wyjściu. To rozwiązanie znajduje zastosowanie wszędzie tam, gdzie zasilanie pochodzi z niskonapięciowego źródła – na przykład z akumulatora Li-Ion (3,7 V), baterii AA lub superkondensatora – a układ wymaga napięcia 5 V, 9 V lub 12 V. Tego typu konwertery są niezbędne w systemach mobilnych, czujnikach zasilanych bateryjnie, przenośnych urządzeniach audio, modułach komunikacyjnych i projektach IoT. Zapewniają wysoką sprawność energetyczną oraz kompaktową konstrukcję, co pozwala stosować je nawet w bardzo małych płytkach drukowanych.

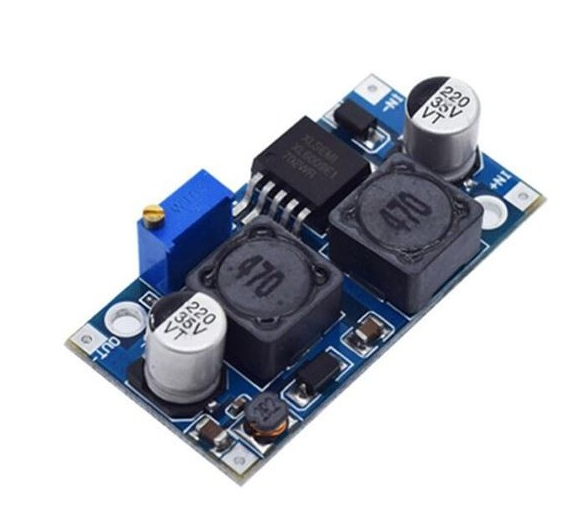

XL6009 to przetwornica step-up o dużym zakresie napięcia wejściowego od 3,6 V do 36 V i możliwości regulacji napięcia wyjściowego nawet do 42 V. Układ pracuje z częstotliwością 400 kHz, a maksymalny prąd przełączający wynosi 5 A. Wysoka sprawność – do 94% – sprawia, że jest to jeden z najczęściej wybieranych układów do konwersji napięcia z niskiego poziomu (np. 3,7 V z akumulatora Li-Ion) na wyższy poziom, potrzebny do zasilania modułów elektronicznych, silników lub oświetlenia LED.
Moduły oparte na XL6009 często wyposażone są w potencjometr, który pozwala na precyzyjną regulację napięcia wyjściowego. Dzięki temu użytkownik może dostosować napięcie do konkretnego projektu – na przykład podnieść 3,7 V z baterii do 9 V, 12 V lub 24 V w zależności od potrzeb. XL6009 jest szczególnie popularny w zasilaniu urządzeń przenośnych, wzmacniaczy audio, nadajników radiowych, a także w systemach awaryjnego zasilania, gdzie liczy się wydajność i stabilność.
Dzięki zabezpieczeniom termicznym i nadprądowym XL6009 jest bezpieczny w użyciu, a jego solidna konstrukcja pozwala na długotrwałą i stabilną pracę nawet przy dużych obciążeniach. To doskonały wybór dla konstruktorów szukających wydajnej i uniwersalnej przetwornicy boost do projektów zasilanych bateryjnie.

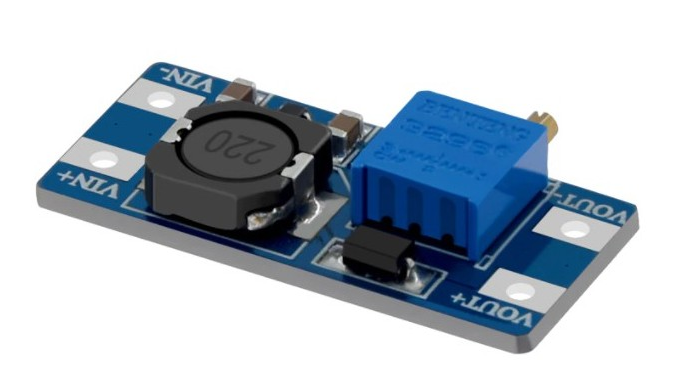

MT3608 to miniaturowa przetwornica step-up o wyjątkowo kompaktowej budowie i wysokiej częstotliwości przełączania 1,2 MHz. Zakres napięcia wejściowego wynosi 2 V–24 V, a napięcie wyjściowe można regulować do 28 V. Układ charakteryzuje się maksymalnym prądem wyjściowym 1,2 A oraz sprawnością dochodzącą do 97%. Dzięki zintegrowanemu tranzystorowi MOSFET i wewnętrznemu ograniczeniu prądu, MT3608 jest wyjątkowo prosty w zastosowaniu.
Ta przetwornica doskonale sprawdza się w niewielkich urządzeniach, gdzie miejsce na płytce PCB jest ograniczone, a jednocześnie potrzebne jest podwyższenie napięcia z niskiego źródła. Typowe zastosowania to powerbanki DIY, czujniki zasilane z baterii, systemy IoT oraz moduły bezprzewodowe.
MT3608 jest chętnie wybierany przez hobbystów i projektantów, którzy cenią prostotę, małe wymiary i niską cenę. Jego wysoka sprawność energetyczna sprawia, że idealnie nadaje się do zasilania projektów przenośnych, gdzie liczy się długi czas pracy na baterii. Zastosowanie tej przetwornicy umożliwia stworzenie kompaktowego, energooszczędnego źródła napięcia o regulowanym poziomie, co czyni ją jednym z najbardziej uniwersalnych rozwiązań wśród modułów boost dostępnych na rynku.
Modele buck-boost (podwyższająco-obniżające)
Przetwornice buck‑boost są wyjątkowe, ponieważ łączą w sobie cechy obu wcześniej omówionych topologii – potrafią zarówno obniżać, jak i podwyższać napięcie w zależności od sytuacji. Dzięki temu utrzymują stabilne napięcie wyjściowe nawet wtedy, gdy źródło zasilania nie jest idealnie stabilne. To czyni je niezastąpionymi w urządzeniach zasilanych z akumulatorów, gdzie napięcie stopniowo spada w miarę rozładowania. Z tego powodu są chętnie stosowane w projektach mobilnych, zasilaniu mikrokontrolerów, czujników, modułów komunikacyjnych i systemów IoT, które muszą działać niezawodnie niezależnie od poziomu naładowania baterii.

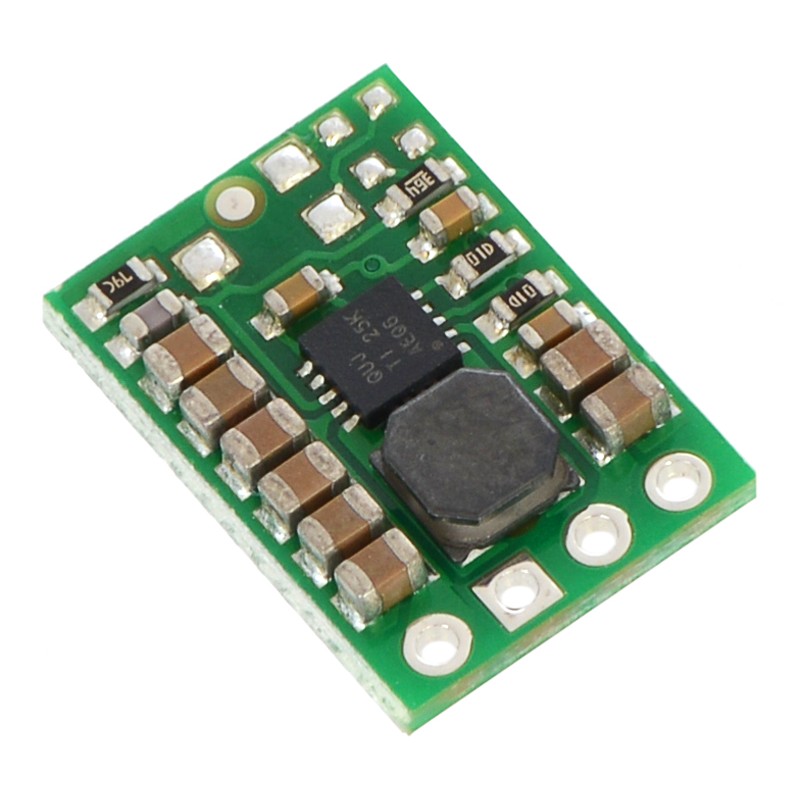

Przetwornica S7V8F3 zapewnia stałe napięcie 3,3 V w zakresie napięcia wejściowego 2,7–11,8 V. Oferuje wysoki poziom sprawności przekraczający 90% i potrafi dostarczyć prąd wyjściowy do 1 A. Niski prąd spoczynkowy (poniżej 0,1 mA) sprawia, że moduł doskonale nadaje się do projektów bateryjnych. Dzięki swojej konstrukcji S7V8F3 utrzymuje stabilne napięcie nawet przy dużych wahaniach napięcia zasilania, co eliminuje ryzyko resetów mikrokontrolera.
Ten model jest chętnie wybierany do zasilania układów logicznych i komunikacyjnych pracujących w logice 3,3 V – takich jak ESP32, ESP8266, moduły LoRa, czujniki I²C czy układy SPI. Sprawdza się zarówno w małych węzłach IoT, jak i w przenośnych czujnikach zasilanych z pojedynczego ogniwa Li-Ion. Dzięki kompaktowym wymiarom S7V8F3 można bez trudu wmontować w płytki testowe lub własne projekty PCB, gdzie liczy się każdy milimetr miejsca. Zapewnia przy tym stabilne napięcie, które chroni komponenty przed niestabilnością źródła zasilania.

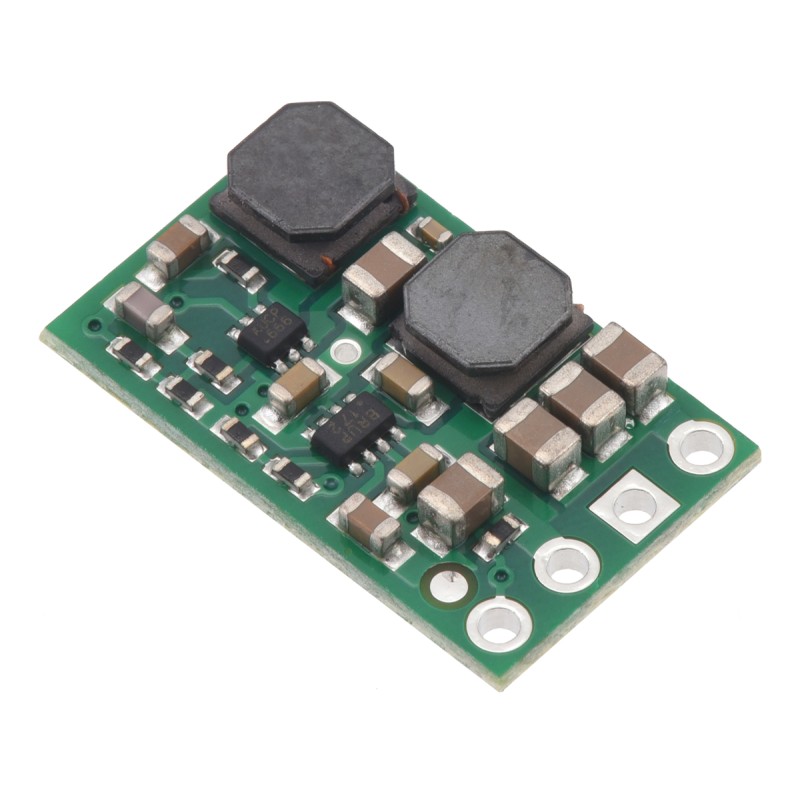

Model S8V9F6 został zaprojektowany z myślą o systemach wymagających napięcia 6 V – takim, które często jest potrzebne w serwomechanizmach, silnikach DC, czujnikach przemysłowych i modułach przekaźnikowych. Zakres napięcia wejściowego wynosi 1,4–16 V, a start następuje już przy 2,7 V. Dzięki temu przetwornica może być zasilana zarówno z baterii, jak i z instalacji 12 V, utrzymując jednocześnie stabilne napięcie wyjściowe. Maksymalny prąd wyjściowy to 1,2 A, a sprawność sięga 90%, co czyni ją bardzo efektywnym źródłem zasilania.
S8V9F6 automatycznie dopasowuje się do napięcia wejściowego – jeśli zasilanie spada, pracuje w trybie boost, a gdy rośnie – przełącza się w tryb buck. Dzięki temu serwomechanizmy i napędy działają płynnie bez utraty momentu obrotowego, a moduły elektroniczne zachowują stabilność pracy. To rozwiązanie sprawdza się szczególnie w robotyce, automatyce domowej, sterownikach oświetlenia czy urządzeniach pomiarowych, gdzie stabilne napięcie 6 V jest kluczowe dla niezawodności działania.

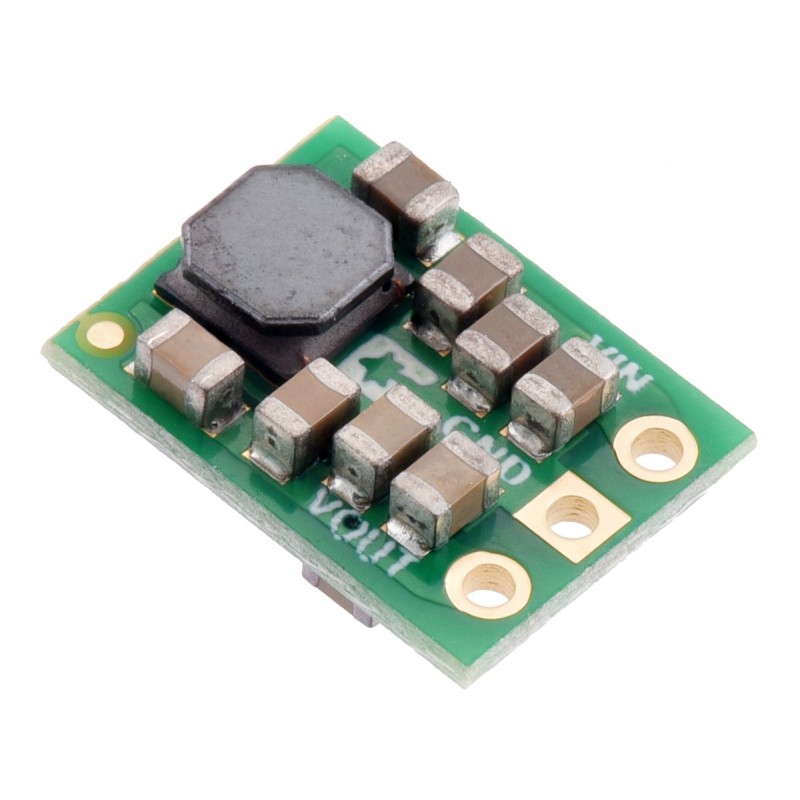

Przetwornica S13V10F5 to jeden z najbardziej uniwersalnych modułów typu buck-boost o stałym napięciu 5 V. Obsługuje szeroki zakres napięcia wejściowego 2,8–22 V, co pozwala zasilać ją z niemal każdego popularnego źródła – od akumulatora Li-Ion, przez zasilacz 12 V, po panel fotowoltaiczny. Maksymalny prąd wyjściowy wynosi 1 A, a sprawność sięga 95%, dzięki czemu straty energii są minimalne. Wbudowane zabezpieczenia przed przegrzaniem i przeciążeniem dodatkowo zwiększają niezawodność pracy.
S13V10F5 idealnie sprawdza się w projektach wymagających stabilnych 5 V, takich jak Arduino, Raspberry Pi Pico, konwertery USB-UART czy koncentratory czujników. W systemach zasilanych z paneli słonecznych lub baterii pozwala utrzymać niezmienne napięcie niezależnie od wahań mocy źródła. Dzięki temu czujniki, mikrokontrolery i moduły komunikacyjne pracują stabilnie, co jest szczególnie ważne w zastosowaniach terenowych i przemysłowych. S13V10F5 jest częstym wyborem konstruktorów budujących urządzenia pomiarowe, stacje pogodowe i systemy monitoringu zasilane z akumulatorów.
FAQ
Jaka przetwornica do Arduino z zasilania 12 V?
Step-down LM2596 lub XL4015. LM2596 dostarcza 3 A i pracuje przy wejściu 4,5–40 V. Gdy potrzebny jest większy zapas prądu, wybierz XL4015 (5 A, 8–36 V, regulacja napięcia i prądu).
Jak zasilić ESP32 z akumulatora Li‑Ion, gdy napięcie spada w trakcie pracy?
Buck boost S7V8F3 ze stałym 3,3 V. Utrzymuje wyjście przy wejściu 2,7–11,8 V, co eliminuje resety mikrokontrolera podczas rozładowania ogniwa.
Czy step‑up może zastąpić step‑down?
Nie. Step up podwyższa napięcie, step down obniża. Jeśli napięcie wejściowe bywa niższe i wyższe od wymaganego, wybierz buck boost (np. S13V10F5 dla 5 V).
Który moduł do podbicia 3,7 V na 12 V?
XL6009 (400 kHz, wejście 3,6–36 V) albo MT3608 (1,2 MHz, wejście 2–24 V, wyjście do 28 V). XL6009 zapewnia wyższy prąd wyjściowy, MT3608 jest bardzo kompaktowy.
Jak ograniczyć tętnienia (ripple) na wyjściu przetwornicy?
Zastosuj kondensatory o niskim ESR blisko pinów, rozważ filtr LC na wyjściu, prowadź masę gwiazdowo, skracaj ścieżki prądów impulsowych i stosuj dławik o właściwym prądzie nasycenia.
Kiedy wybrać 5 V buck‑boost zamiast buck?
Gdy zasilasz z akumulatora i chcesz stale 5 V niezależnie od stanu naładowania. S13V10F5 utrzymuje 5 V przy wejściu 2,8–22 V i ciągłym prądzie 1 A.
Czy MP1584 jest lepszy od LM2596?
MP1584 pracuje z częstotliwością 1,5 MHz i ma mniejsze wymiary komponentów pasywnych. LM2596 (150 kHz) jest prosty w aplikacji i szeroko dostępny. Wybór zależy od miejsca na PCB i wymaganego prądu/zakresu wejścia.
Jaki moduł do serwomechanizmów 6 V?
S8V9F6. Zapewnia stałe 6 V przy szerokim zakresie wejścia 1,4–16 V (start od 2,7 V) i ciągłym prądzie około 1,2 A, co stabilizuje pracę napędów.
Zakończenie
Przetwornice DC‑DC to jeden z najważniejszych elementów w nowoczesnej elektronice. Umożliwiają zasilanie mikrokontrolerów, czujników i modułów komunikacyjnych z różnych źródeł – od baterii i akumulatorów po zasilacze sieciowe czy panele słoneczne. Odpowiedni dobór typu (step‑down, step‑up, buck‑boost) pozwala nie tylko uzyskać stabilne napięcie, ale też zwiększyć sprawność całego układu i wydłużyć czas pracy urządzenia.
W sklepie Kamami znajdziesz szeroki wybór sprawdzonych przetwornic – od popularnych LM2596 i MP1584, przez wydajne XL4015 i XL6009, aż po kompaktowe MT3608 oraz uniwersalne moduły buck‑boost serii S7V8F3, S8V9F6 i S13V10F5. Każdy z nich został opracowany z myślą o różnych wymaganiach projektowych – od prostych konstrukcji DIY po zaawansowane systemy IoT i automatyki.
Wybierz przetwornicę najlepiej dopasowaną do swojego projektu i odkryj, jak wiele możliwości daje precyzyjne zasilanie w elektronice.
