Kacper Rozszerzanie GPIO z MCP23017 – prosty, tani i skuteczny sposób
Czym jest MCP23017?
W projektach elektronicznych często pojawia się problem ograniczonej liczby dostępnych linii cyfrowych mikrokontrolera. W sytuacji, gdy liczba wymaganych wejść i wyjść przewyższa możliwości układu głównego, zastosowanie znajduje MCP23017. Jest to 16-bitowy ekspander wejść/wyjść, komunikujący się z mikrokontrolerem za pośrednictwem magistrali I²C. Dzięki temu do jego obsługi wystarczają jedynie dwie linie komunikacyjne, a użytkownik zyskuje dodatkowe 16 konfigurowalnych pinów GPIO.
MCP23017 to popularny układ scalony firmy Microchip, szeroko wykorzystywany do rozszerzania możliwości mikrokontrolerów, takich jak Arduino, Raspberry Pi czy ESP32, bez konieczności stosowania większej liczby fizycznych pinów. Komunikacja z układem nadrzędnym odbywa się przez magistralę I²C, co znacząco upraszcza integrację z projektem oraz ogranicza liczbę wymaganych połączeń.
Jedną z najważniejszych cech MCP23017 jest możliwość obsługi 16 niezależnych linii GPIO, które mogą zostać skonfigurowane zarówno jako wejścia, jak i wyjścia. Układ obsługuje również funkcję przerwań, umożliwiając natychmiastowe informowanie mikrokontrolera o zmianie stanu na wybranych pinach, bez konieczności ich ciągłego monitorowania.
Na uwagę zasługuje również wysoka uniwersalność układu. MCP23017 pracuje w szerokim zakresie napięć zasilania od 1,8 V do 5,5 V, umożliwia konfigurację adresu, co pozwala na podłączenie wielu ekspanderów do jednej magistrali, a także współpracuje z popularnymi środowiskami programistycznymi, takimi jak Arduino, C++, CircuitPython czy MicroPython. Dzięki tym właściwościom układ znajduje zastosowanie zarówno w prostych projektach edukacyjnych, jak i w bardziej zaawansowanych systemach elektronicznych.
Jak wygląda to w praktyce?
W praktycznych zastosowaniach MCP23017 pozwala znacząco uprościć projektowanie układów elektronicznych. Przykładowo, podczas budowy sterownika diod LED i przycisków bez użycia ekspandera konieczne byłoby wykorzystanie wielu przewodów oraz zajęcie znacznej liczby portów mikrokontrolera. Zastosowanie MCP23017 pozwala ograniczyć połączenia do magistrali I²C, natomiast sam układ przejmuje obsługę dodatkowych linii wejścia i wyjścia.
Gotowe moduły na MCP23017 – szybki start
Istotnym ułatwieniem dla projektantów są również dostępne na rynku gotowe moduły oparte na układzie MCP23017. Ich zastosowanie pozwala rozpocząć testy i budowę prototypów bez konieczności samodzielnego lutowania układu scalonego. Wiele z tych płytek wyposażonych jest w gotowe złącza, rezystory podciągające oraz wyprowadzenia sygnałów przerwań, dzięki czemu mogą być wykorzystywane niemal od razu po podłączeniu.

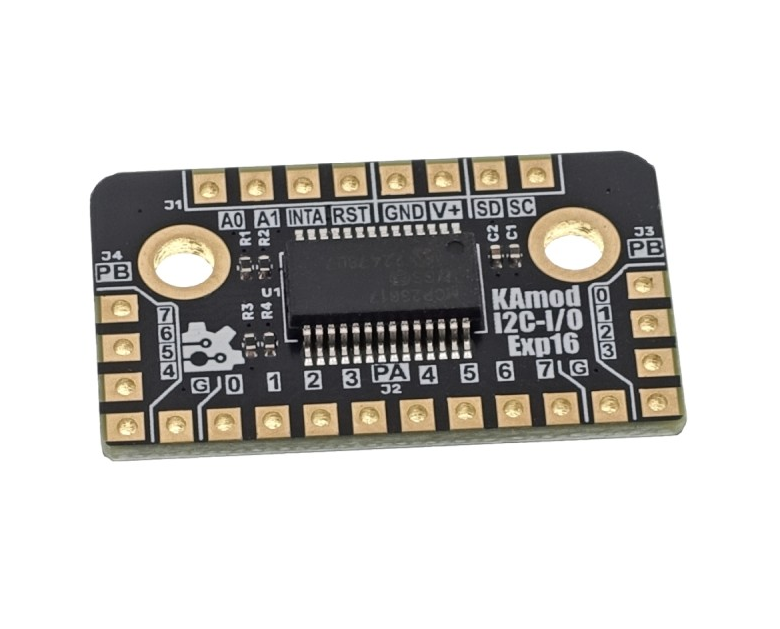

KAmod I2C-IOexp16 (KamamiLabs)
KAmod I2C-IOexp16 (KamamiLabs) został zaprojektowany jako kompaktowe i funkcjonalne rozszerzenie możliwości mikrokontrolera o dodatkowe linie GPIO. Moduł bazuje na sprawdzonym układzie MCP23017 i oferuje 16 programowalnych wejść/wyjść, komunikujących się za pośrednictwem magistrali I²C. Dzięki temu do jego obsługi wymagane są jedynie dwie linie sygnałowe, co znacząco upraszcza integrację z systemem.
Układ pracuje w zakresie napięć od 2 V do 5 V, obsługuje szybki interfejs I²C o częstotliwości do 1 MHz oraz umożliwia konfigurację adresu. Pozwala to na podłączenie kilku modułów tego typu w ramach jednego projektu, bez konieczności rozbudowy liczby połączeń mikrokontrolera.
KAmod I2C-IOexp16 został opracowany z myślą o możliwie szerokim zastosowaniu oraz wygodzie integracji. Na płytce wyprowadzono wszystkie linie GPIO, sygnał przerwania oraz standardowe złącza goldpin, co umożliwia łatwe podłączenie zarówno do płytki stykowej, jak i do własnego obwodu drukowanego. Dzięki kompaktowym wymiarom 18,3 × 31 mm moduł dobrze sprawdza się w aplikacjach, w których istotne znaczenie mają oszczędność miejsca oraz uporządkowane prowadzenie połączeń.

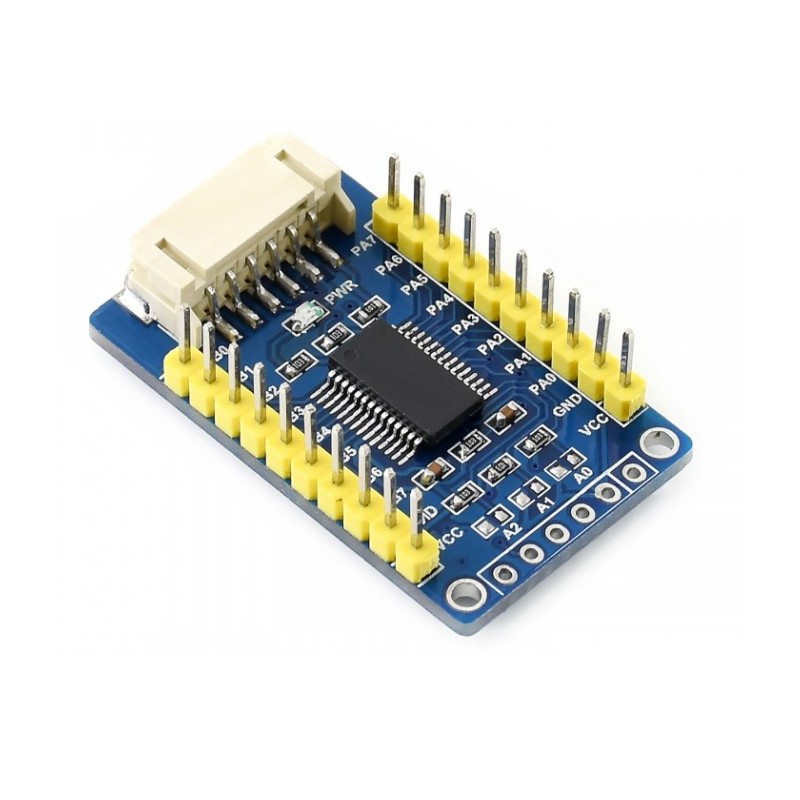

MCP23017 IO Expansion Board (Waveshare)
Moduł Waveshare MCP23017 IO Expansion Board, który – podobnie jak KAmod – udostępnia 16 linii GPIO konfigurowanych jako wejścia lub wyjścia oraz komunikuje się z układem nadrzędnym za pośrednictwem magistrali I²C. Moduł obsługuje napięcia 3,3 V i 5 V, umożliwia wybór jednego z ośmiu adresów za pomocą zworek, a także udostępnia dwa wyjścia przerwań, INTA i INTB, co zwiększa elastyczność obsługi zdarzeń w projektowanym systemie.
Pod względem konstrukcyjnym moduł ten jest bardziej rozbudowany mechanicznie. Płytka ma większe wymiary, wynoszące 38 × 23 mm, oraz została wyposażona w fabrycznie przylutowane złącza. Funkcjonalnie pozostaje zbliżona do modułu KAmod, jednak reprezentuje nieco inne podejście do projektowania, oferując odmienny kompromis pomiędzy wymiarami, zakresem możliwości oraz sposobem wyprowadzenia sygnałów.

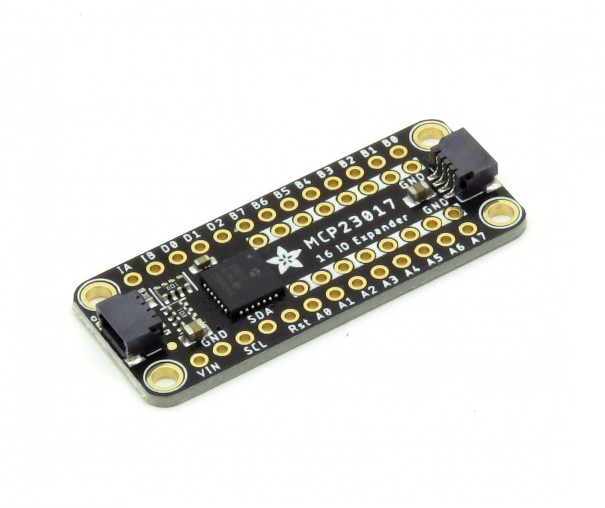

STEMMA QT MCP23017 I2C GPIO Expander (Adafruit)
Adafruit STEMMA QT MCP23017 I2C GPIO Expander, podobnie jak dwa wcześniej omówione moduły, oferuje 16 linii GPIO, możliwość konfiguracji adresu umożliwiającą pracę maksymalnie ośmiu urządzeń na jednej magistrali oraz dwa piny przerwań. Moduł obsługuje napięcia 3,3 V i 5 V, dzięki czemu może współpracować z szeroką gamą popularnych platform sprzętowych.
Najważniejszą cechą wyróżniającą to rozwiązanie jest jednak sposób integracji z systemem, ponieważ moduł wykorzystuje złącza STEMMA QT, kompatybilne ze standardem Qwiic. Umożliwia to łączenie go z innymi urządzeniami I²C za pomocą gotowych przewodów, bez konieczności lutowania oraz ręcznego wykonywania połączeń. Takie rozwiązanie znacząco upraszcza proces prototypowania i przyspiesza wdrażanie modułu w praktycznych zastosowaniach.
Płytka ma wymiary 43 × 18 × 5 mm, co nadaje jej bardziej wydłużoną formę konstrukcyjną. Taki format sprzyja integracji z ekosystemem modułowym, w którym istotne znaczenie mają prostota montażu, standaryzacja połączeń oraz wygoda rozbudowy systemu.
Podsumowując
MCP23017 to element, który warto uwzględnić w zestawie podstawowych komponentów, szczególnie w projektach wymagających elastyczności, dobrej organizacji połączeń oraz efektywnego wykorzystania dostępnych zasobów mikrokontrolera.
Do jego praktycznego zastosowania nie jest konieczna zaawansowana wiedza, ponieważ dostępne biblioteki programistyczne znacząco upraszczają obsługę układu. Dodatkowo obecność gotowych modułów pozwala na szybkie rozpoczęcie pracy i sprawne wdrożenie rozwiązania w prototypie. W przypadku systemów, w których liczba dostępnych pinów jest ograniczona, MCP23017 stanowi rozwiązanie, z którym zdecydowanie warto się zapoznać i które warto rozważyć w kolejnych projektach.
