Moduły ESP32 z LoRa, przenośne terminale do komunikacji mesh, płytki z wyświetlaczami czy urządzenia wykorzystujące Wi-Fi HaLow – oferta LILYGO zdecydowanie wykracza poza klasyczne zestawy rozwojowe. W Kamami pojawiły się nowe produkty tej marki przeznaczone zarówno do eksperymentów z IoT, jak i bardziej nietypowych projektów komunikacyjnych, mobilnych i multimedialnych. Poniżej przedstawiamy kilka najciekawszych propozycji.

LILYGO - moduły ESP32, LoRa i rozwiązania IoT

LILYGO to marka specjalizująca się w sprzęcie rozwojowym i rozwiązaniach IoT. Duża część jej produktów bazuje na popularnych układach z rodziny ESP32, ale producent często łączy je od razu z dodatkowymi elementami: modułami LoRa i GNSS, wyświetlaczami OLED, IPS lub E-Paper, klawiaturami, czytnikami kart pamięci czy rozbudowanymi interfejsami komunikacyjnymi.

Płytki ESP32 i ESP32-S3 od LILYGO

LILYGO wykorzystuje układy ESP32 i ESP32-S3 nie tylko w klasycznych płytkach rozwojowych. W ofercie producenta można znaleźć również konstrukcje przygotowane do komunikacji dalekiego zasięgu, współpracy z monitorami czy bezpośredniego podłączenia do portu USB.

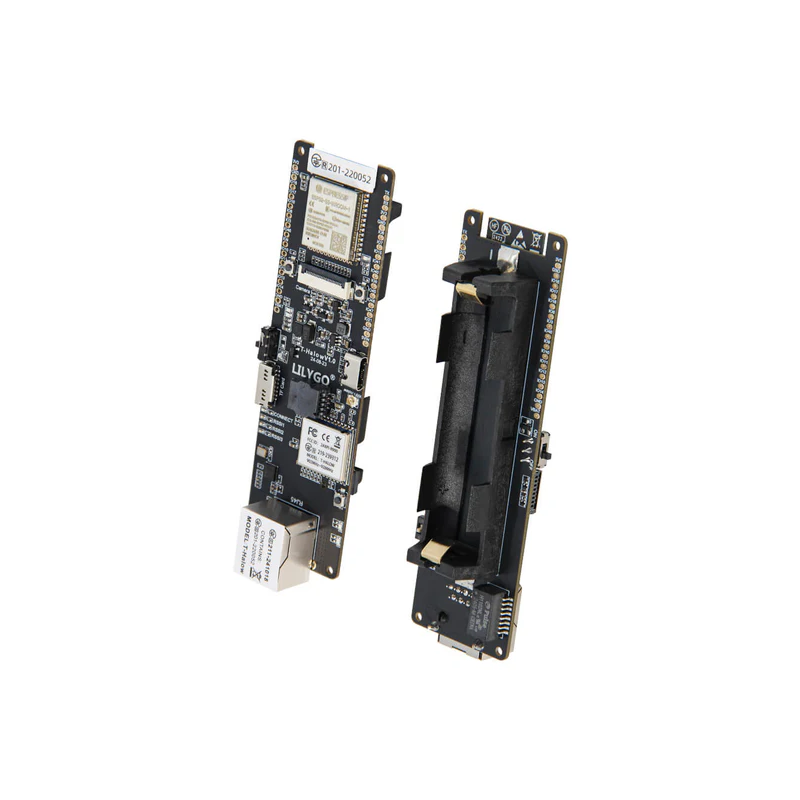

LILYGO T-Halow V1.0 – ESP32-S3 z Wi-Fi HaLow

LILYGO T-Halow V1.0 to interesująca platforma dla projektów IoT
wymagających komunikacji bezprzewodowej w paśmie sub-GHz. Łączy ESP32-S3 z technologią Wi-Fi HaLow (IEEE 802.11ah), a dodatkowo oferuje
Ethernet, obsługę kamer i możliwość pracy z kartą microSD.

Mikrokontroler: ESP32-S3
Łączność: Wi-Fi HaLow IEEE 802.11ah oraz Ethernet RJ45
Pamięć: 16 MB Flash i 8 MB PSRAM
Rozszerzenia: gniazdo kart microSD i złącze kamery OV2640 / OV5640
Zasilanie mobilne: uchwyt na akumulator 18650

T-Halow może być bazą bramki IoT, systemu monitoringu, rozproszonej sieci czujników lub projektu, w którym klasyczne Wi-Fi 2,4 GHz nie jest optymalnym rozwiązaniem.

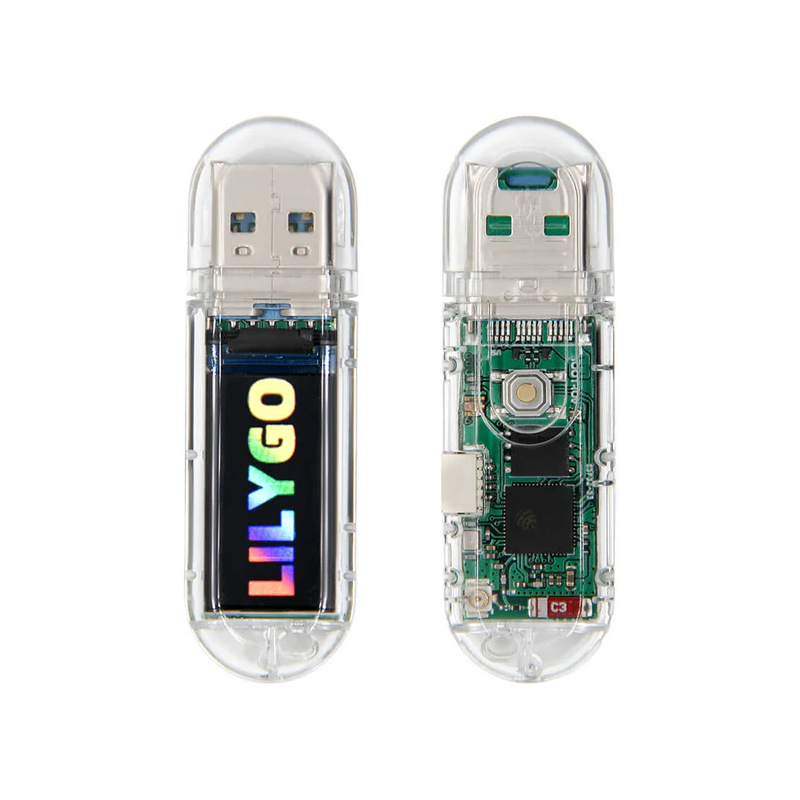

LILYGO TTGO T-Dongle S3 With LCD

TTGO T-Dongle S3 zamyka możliwości ESP32-S3 w niewielkiej konstrukcji
przypominającej pamięć USB. Wbudowany kolorowy ekran sprawia, że moduł może działać jako samodzielny wskaźnik, tester, niewielki panel informacyjny lub kompaktowe urządzenie IoT.

Mikrokontroler: ESP32-S3 z dwurdzeniowym procesorem Xtensa LX7
Pamięć: 16 MB Flash
Wyświetlacz: IPS ST7735 0,96″, 80 × 160 px
Łączność: Wi-Fi 2,4 GHz i Bluetooth 5
Forma: kompaktowy moduł podłączany bezpośrednio przez USB
Programowanie: Arduino IDE, PlatformIO i MicroPython

To ciekawa propozycja do projektów, w których liczą się niewielkie wymiary,
szybkie podłączenie do USB oraz możliwość prezentowania informacji bez
stosowania zewnętrznego wyświetlacza.

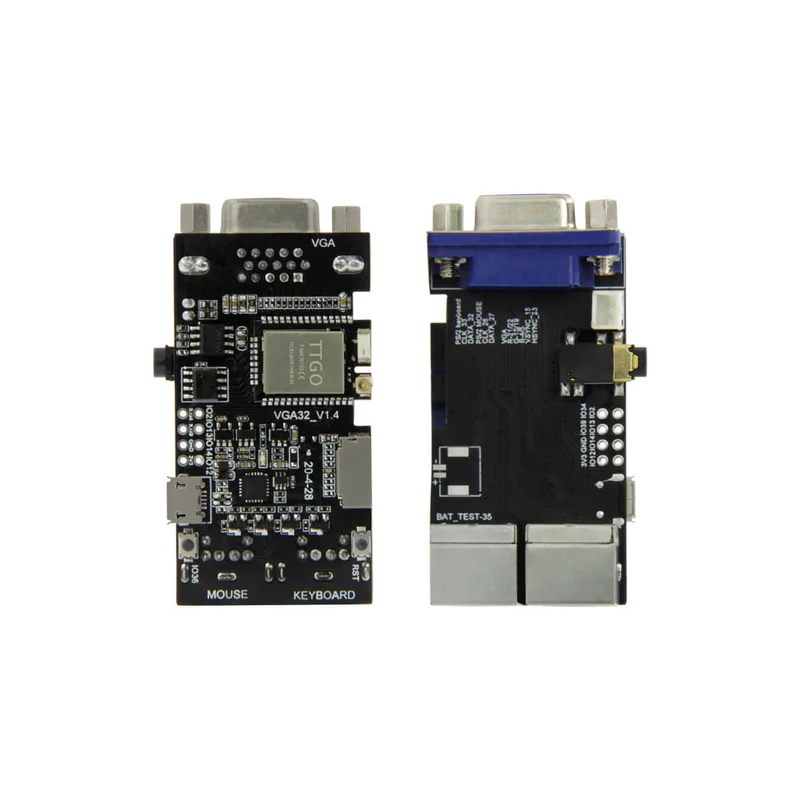

LILYGO TTGO VGA32 V1.4 – ESP32 do VGA i PS/2

TTGO VGA32 V1.4 to jedna z bardziej nietypowych płytek LILYGO.
Pozwala wykorzystać ESP32 do generowania obrazu na monitorze VGA, a jednocześnie obsługiwać klasyczną klawiaturę i mysz PS/2. Dzięki temu można budować własne terminale, proste komputery, panele operatorskie czy projekty retro.

Mikrokontroler: ESP32
Pamięć: 4 MB Flash
Obraz: wyjście VGA bez zewnętrznego kontrolera graficznego
Urządzenia wejściowe: obsługa klawiatury i myszy PS/2
Pamięć zewnętrzna: czytnik kart microSD
Łączność: Wi-Fi i Bluetooth
Oprogramowanie: współpraca z biblioteką FabGL

Płytka pozwala tworzyć między innymi interfejsy graficzne, terminale ANSI/VT, proste gry i aplikacje wyświetlane bezpośrednio na monitorze VGA.

Moduły LILYGO z komunikacją LoRa

Ważną częścią oferty LILYGO są urządzenia wykorzystujące LoRa – technologię komunikacji radiowej przeznaczoną do przesyłania niewielkich ilości danych na duże odległości. Producent łączy ją z ESP32, ekranami oraz dodatkowymi elementami, tworząc gotowe platformy do komunikacji i projektów IoT.

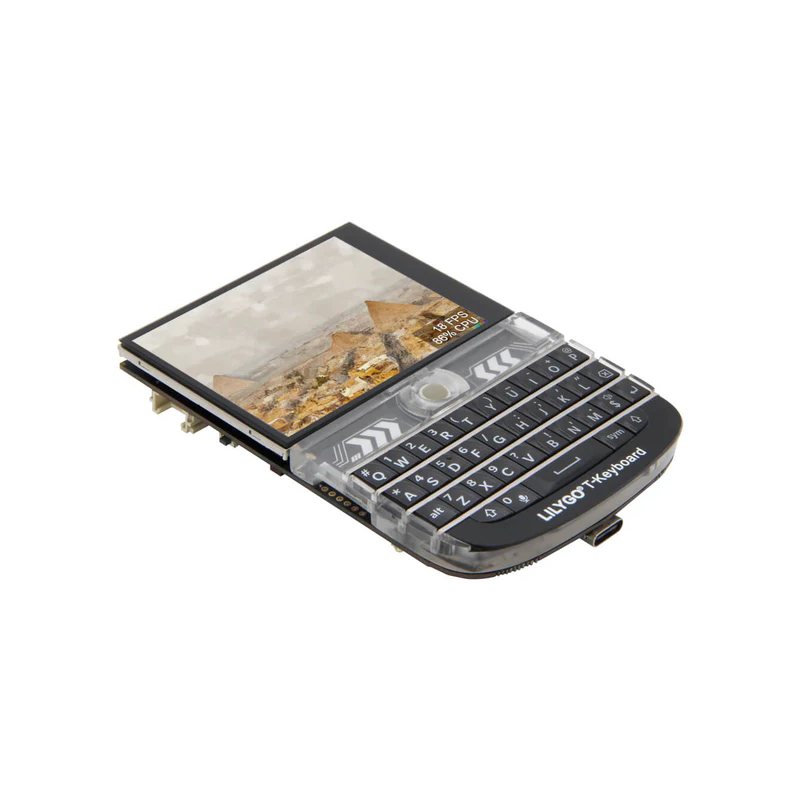

LILYGO TTGO T-Deck 868 MHz Black

TTGO T-Deck przypomina bardziej niewielki przenośny terminal niż
klasyczną płytkę rozwojową. ESP32-S3, komunikacja LoRa, duży kolorowy ekran,
klawiatura QWERTY i trackball tworzą platformę pozwalającą projektować urządzenia wyposażone od razu w rozbudowany interfejs użytkownika.

Mikrokontroler: ESP32-S3
LoRa: transceiver SX1262, pasmo 868 MHz
Wyświetlacz: kolorowy IPS 2,8″
Sterowanie: pełna klawiatura QWERTY i trackball
Oprogramowanie: fabrycznie zainstalowany LILYGO Factory Firmware
W zestawie: antena FPC LoRa 868 MHz, przewód zasilający i listwa goldpin

T-Deck może posłużyć jako baza mobilnego komunikatora LoRa, terminala telemetrycznego, przenośnego sterownika lub własnego urządzenia IoT.

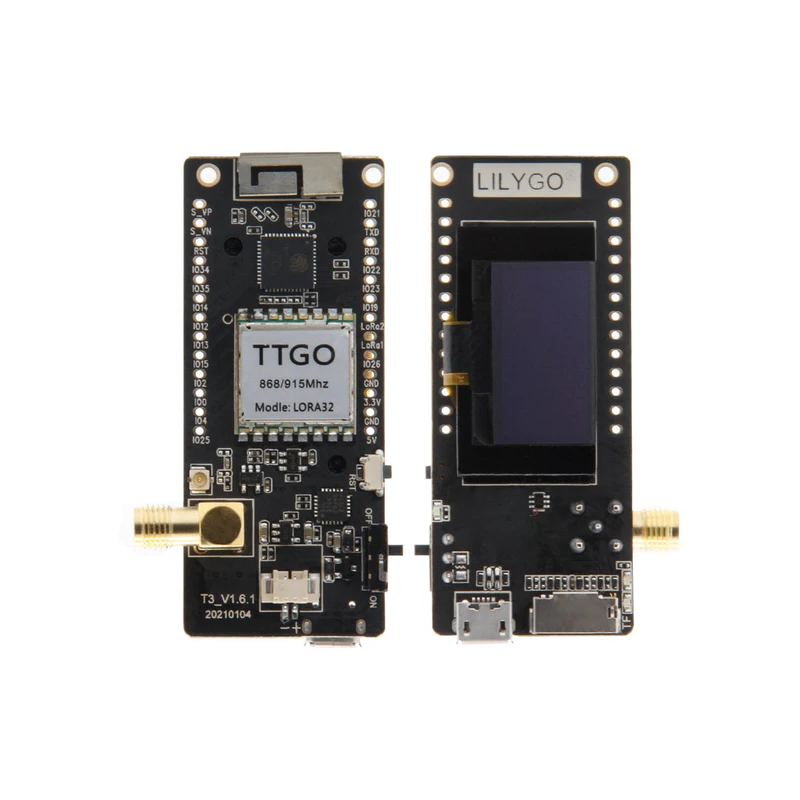

LILYGO TTGO T3 LoRa32 V1.6.1 Disaster-Radio 433 MHz

TTGO T3 LoRa32 V1.6.1 to bardziej klasyczna płytka rozwojowa dla
projektów wykorzystujących komunikację LoRa. W jednej konstrukcji połączono ESP32, moduł radiowy, niewielki ekran OLED i czytnik kart pamięci, dzięki czemu można szybko rozpocząć budowę autonomicznego urządzenia komunikacyjnego.

Mikrokontroler: ESP32
LoRa: transceiver SX1278, pasmo 433 MHz
Wyświetlacz: OLED SSD1306 0,96″, 128 × 64 px
Pamięć zewnętrzna: gniazdo kart microSD
Łączność dodatkowa: Wi-Fi i Bluetooth 4.2
Oprogramowanie: fabrycznie wgrany Disaster-Radio

Moduł sprawdzi się w węzłach komunikacyjnych, telemetrii, projektach terenowych oraz eksperymentach z dalekosiężną transmisją danych.

LILYGO do Meshtastic – komunikacja mesh bez sieci komórkowej

Meshtastic to otwartoźródłowe oprogramowanie wykorzystujące LoRa do budowania zdecentralizowanych sieci mesh. Poszczególne urządzenia mogą przekazywać informacje dalej przez kolejne węzły, dzięki czemu komunikacja nie wymaga klasycznej sieci komórkowej ani stałego dostępu do Internetu.

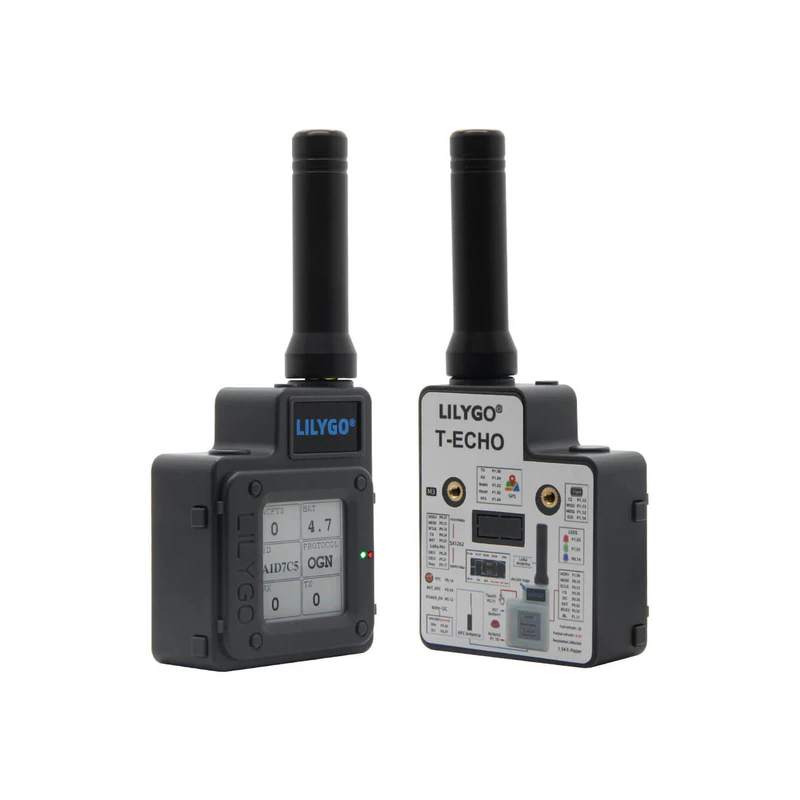

LILYGO TTGO T-Echo 868 MHz BME280 Meshtastic

TTGO T-Echo to kompaktowe, gotowe urządzenie stworzone z myślą
o mobilnej komunikacji LoRa i sieciach Meshtastic. Zamiast ESP32 zastosowano tutaj energooszczędny nRF52840, a całość uzupełniają GNSS, czujnik środowiskowy BME280 oraz wyświetlacz E-Paper.

Mikrokontroler: nRF52840
LoRa: transceiver SX1262, pasmo 868 MHz
Wyświetlacz: E-Paper 1,54″
Lokalizacja: moduł GNSS L76K
Czujnik: BME280 – temperatura, wilgotność i ciśnienie
Zasilanie: wbudowany akumulator 850 mAh
Oprogramowanie: fabrycznie zainstalowany Meshtastic

To bardzo ciekawa propozycja do budowy mobilnych węzłów mesh, komunikacji terenowej, lokalizacji urządzeń oraz projektów, w których ważne jest ograniczenie poboru energii.

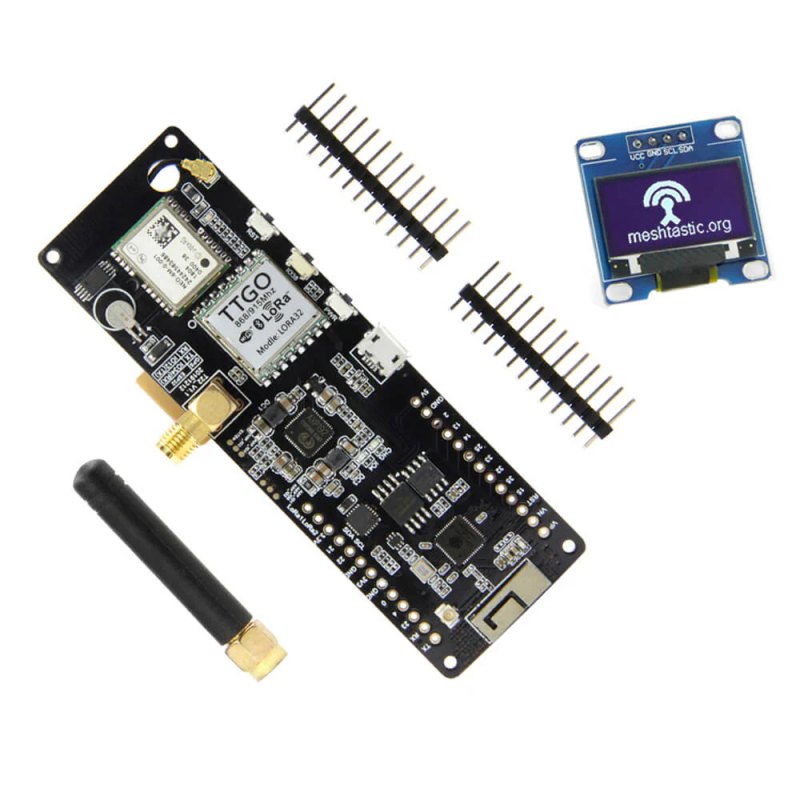

LILYGO TTGO T-Beam Meshtastic 433 MHz

TTGO T-Beam Meshtastic łączy ESP32, komunikację LoRa i odbiornik GPS,
dzięki czemu szczególnie dobrze sprawdza się w mobilnych projektach sieci mesh. Fabrycznie wgrane oprogramowanie Meshtastic pozwala szybko rozpocząć eksperymenty z komunikacją niezależną od klasycznej infrastruktury sieciowej.

Mikrokontroler: ESP32
LoRa: pasmo 433 MHz
Lokalizacja: odbiornik GPS NEO-6M
Wyświetlacz: OLED 0,96″ w wersji nieprzylutowanej
Łączność dodatkowa: Wi-Fi i Bluetooth 4.2
Zasilanie: akumulator 18650 lub microUSB
Oprogramowanie: fabrycznie zainstalowany Meshtastic

T-Beam może być podstawą trackera GPS, mobilnego węzła Meshtastic, systemu telemetrycznego lub urządzenia przeznaczonego do komunikacji w terenie.

Porównanie produktów LILYGO – który model wybrać?

Poszczególne produkty LILYGO różnią się nie tylko zastosowanym mikrokontrolerem, ale przede wszystkim rodzajem komunikacji, wyposażeniem i przeznaczeniem. Poniższa tabela ułatwia szybkie porównanie przedstawionych modeli i wybór rozwiązania najlepiej dopasowanego do projektu.

Model	Mikrokontroler	Komunikacja	Wyświetlacz / interfejs	Najważniejsze dodatki	Przykładowe zastosowanie
LILYGO T-Halow V1.0	ESP32-S3	Wi-Fi HaLow 868 MHz, Ethernet RJ45	—	microSD, złącze kamery, 16 MB Flash, 8 MB PSRAM, uchwyt 18650	IoT, monitoring, bramki i komunikacja dalekiego zasięgu
LILYGO TTGO T-Dongle S3	ESP32-S3	Wi-Fi 2,4 GHz, Bluetooth 5	IPS 0,96″, 80 × 160 px	16 MB Flash, kompaktowa forma USB	Miniaturowe urządzenia USB, wskaźniki i interfejsy
LILYGO TTGO VGA32 V1.4	ESP32	Wi-Fi 2,4 GHz, Bluetooth 4.2	VGA, klawiatura i mysz PS/2	microSD, obsługa FabGL	Terminale, proste komputery, HMI i projekty retro
LILYGO TTGO T-Deck 868 MHz	ESP32-S3	LoRa SX1262 868 MHz, Wi-Fi, Bluetooth 5 LE	IPS 2,8″, QWERTY, trackball	microSD, mikrofon, głośnik, złącze Grove	Przenośny terminal, komunikator LoRa i telemetria
LILYGO TTGO T3 LoRa32 V1.6.1	ESP32	LoRa SX1278 433 MHz, Wi-Fi, Bluetooth 4.2	OLED 0,96″, 128 × 64 px	microSD, Disaster-Radio	Węzły LoRa, telemetria i projekty komunikacyjne
LILYGO TTGO T-Echo 868 MHz	nRF52840	LoRa SX1262 868 MHz, Bluetooth 5	E-Paper 1,54″, 200 × 200 px	GNSS L76K, BME280, akumulator 850 mAh, Meshtastic	Mobilne węzły Meshtastic i komunikacja terenowa
LILYGO TTGO T-Beam Meshtastic 433 MHz	ESP32	LoRa SX1278 433 MHz, Wi-Fi, Bluetooth 4.2	OLED 0,96″ do samodzielnego montażu	GPS NEO-6M, AXP2101, Meshtastic	Trackery, mobilne węzły mesh i projekty GPS

FAQ

Czy wszystkie przedstawione moduły LILYGO bazują na ESP32?

Nie. Większość opisanych płytek wykorzystuje ESP32 lub ESP32-S3, jednak

LILYGO TTGO T-Echo

bazuje na energooszczędnym mikrokontrolerze nRF52840.

Dzięki temu jest szczególnie interesującą konstrukcją dla mobilnych i energooszczędnych węzłów Meshtastic.

Czy LoRa i Meshtastic oznaczają to samo?

Nie. LoRa jest technologią komunikacji radiowej dalekiego zasięgu, natomiast Meshtastic to otwartoźródłowe oprogramowanie wykorzystujące LoRa do tworzenia zdecentralizowanych sieci mesh. Przykładami urządzeń przygotowanych do takiego zastosowania są:

T-Echo

oraz

T-Beam Meshtastic

Jaka jest różnica między modułami LoRa 433 MHz i 868 MHz?

Różnią się przede wszystkim wykorzystywanym pasmem radiowym.

Wybierając moduł, należy dopasować częstotliwość do pozostałych urządzeń tworzących sieć oraz wymagań konkretnego projektu.

Moduły pracujące w różnych pasmach nie powinny być traktowane jako bezpośrednio zamienne.

Który moduł LILYGO wybrać do projektu z GPS lub GNSS?

Do projektów wymagających informacji o lokalizacji warto zwrócić uwagę na

LILYGO TTGO T-Beam
z odbiornikiem GPS NEO-6M oraz

LILYGO TTGO T-Echo
który wykorzystuje moduł GNSS L76K.

Jaki moduł LILYGO sprawdzi się jako przenośny terminal?

Jedną z najciekawszych propozycji jest

LILYGO TTGO T-Deck

Łączy ESP32-S3 i LoRa 868 MHz z ekranem IPS 2,8″, fizyczną klawiaturą QWERTY oraz trackballem, dzięki czemu może być bazą komunikatora, terminala telemetrycznego lub przenośnego sterownika.
