Płytka rozwojowa oparta na mikrokontrolerze ESP32 łączy moduł komunikacji LoRa SX1278, wyświetlacz OLED 0,96" oraz gniazdo kart microSD w jednej konstrukcji. Fabrycznie wyposażona w oprogramowanie Disaster-Radio obsługuje łączność Wi-Fi, Bluetooth 4.2 oraz transmisję LoRa 433 MHz. W zestawie znajdują się antena LoRa 433 MHz, przewód zasilający JST 2-pin oraz listwy goldpin do samodzielnego montażu. Moduł przeznaczony jest do budowy autonomicznych urządzeń komunikacyjnych, węzłów sieci mesh oraz projektów IoT. LILYGO TTGO T3 LoRa32 V1.6.1 Disaster-Radio 433 MHz

Brak terminu dostawy
Obecnie brak na stanie

Opis

Płytka rozwojowa LILYGO TTGO T3 LoRa32 V1.6.1 Disaster-Radio 433 MHz przeznaczona jest do projektów wykorzystujących dalekosiężną komunikację LoRa oraz zdecentralizowane sieci mesh. Konstrukcja wykorzystuje mikrokontroler ESP32, moduł radiowy SX1278 pracujący w paśmie 433 MHz oraz monochromatyczny wyświetlacz OLED SSD1306 o przekątnej 0,96" i rozdzielczości 128 × 64 piksele. Fabrycznie zainstalowane oprogramowanie Disaster-Radio pozwala rozpocząć pracę z otwartą platformą komunikacji dalekiego zasięgu bez konieczności samodzielnego wgrywania podstawowego firmware.


Łączność LoRa z firmware Disaster-Radio

Moduł umożliwia budowę autonomicznych urządzeń komunikacyjnych pracujących w paśmie 433 MHz, zapewniając energooszczędną transmisję LoRa na duże odległości. Płytka wyposażona została w moduł Wi-Fi, Bluetooth 4.2, wyświetlacz OLED 0,96", gniazdo kart microSD, przełącznik zasilania oraz przycisk Reset. Konstrukcja obsługuje zasilanie przez złącze microUSB lub akumulator Li-Po podłączany do złącza JST GH 2-pin 1,25 mm.

Oprogramowanie Disaster-Radio oraz obsługa kart microSD umożliwiają budowę mobilnych komunikatorów, autonomicznych węzłów sieci mesh, rejestratorów danych oraz urządzeń IoT wykorzystujących komunikację LoRa.

Producent udostępnia oddzielne repozytoria z dokumentacją i przykładowymi projektami dla ESP32-Paxcounter oraz LILYGO LoRa Series, a także dedykowany portal GitHub - LILYGO Support, zapewniający wsparcie techniczne i pomoc przy rozwiązywaniu problemów.


Właściwości

  • Mikrokontroler ESP32
  • Pamięć Flash 4 MB
  • Obsługa oprogramowania Disaster-Radio
  • Moduł LoRa SX1278 433 MHz
  • Łączność Wi-Fi IEEE 802.11 b/g/n
  • Bluetooth 4.2
  • Wyświetlacz OLED 0,96"
  • Sterownik wyświetlacza SSD1306
  • Rozdzielczość wyświetlacza 128 × 64 px
  • Gniazdo kart microSD (TF)
  • Układ USB-UART CH9102
  • Zasilanie przez złącze microUSB lub akumulator Li-Po
  • Złącze akumulatora JST GH 2-pin 1,25 mm
  • Możliwość ładowania akumulatora przez USB
  • Wbudowana antena Wi-Fi 3D
  • Złącze SMA dla anteny LoRa
  • Obsługa zewnętrznej anteny LoRa
  • Przełącznik zasilania
  • Przycisk Reset
  • Funkcja Digital RSSI
  • Automatyczna korekcja częstotliwości
  • Automatyczna regulacja wzmocnienia (AGC)
  • Szybkie wybudzanie i przeskakiwanie częstotliwości (Frequency Hopping)
  • Konfigurowalny mechanizm obsługi pakietów danych
  • Obsługa Arduino IDE

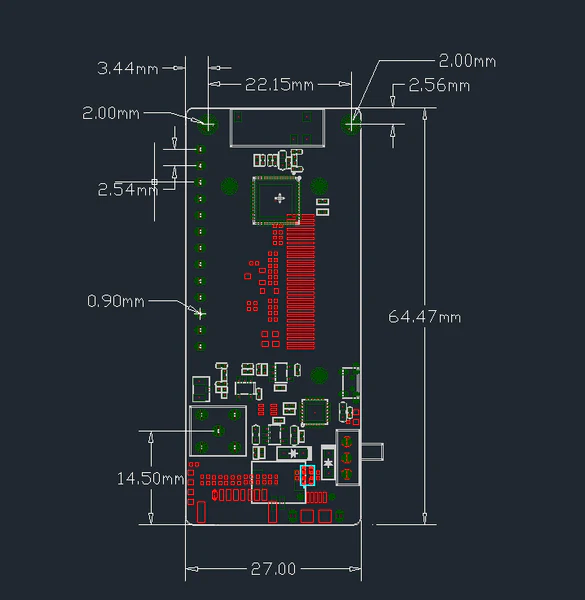

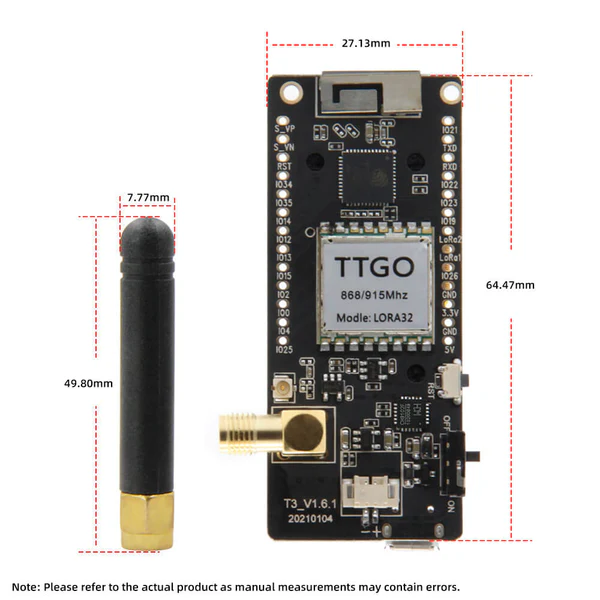

  • Wymiary płytki: 64,47 × 27,13 mm

W zestawie

  • Płytka LILYGO TTGO T3 LoRa32 V1.6.1 Disaster-Radio 433 MHz
  • Antena LoRa 433 MHz
  • Przewód zasilający JST GH 2-pin 1,25 mm
  • 2 listwy goldpin do samodzielnego montażu
