Kategoria: Rezystory bocznikowe
Rezystory bocznikowe do pomiaru prądu
Rezystory bocznikowe służą do pomiaru prądu poprzez pomiar niewielkiego spadku napięcia powstającego na elemencie o precyzyjnie określonej rezystancji. Stosowane są przede wszystkim przy pomiarach dużych wartości prądu, których bezpośredni pomiar za pomocą standardowego miernika byłby niemożliwy lub niepraktyczny. Boczniki współpracują z odpowiednio dobranymi miliwoltomierzami, amperomierzami oraz układami pomiarowymi i mogą być wykorzystywane m.in. w zasilaczach, systemach akumulatorowych, instalacjach energetycznych i urządzeniach przemysłowych.
Liczba produktów: 9

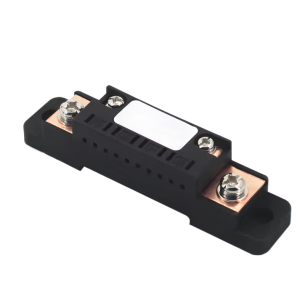

Rezystor bocznikowy FL-2C o prądzie znamionowym 100A i spadku napięcia 75mV, przeznaczony do pomiaru prądu stałego we współpracy z miliwoltomierzem 75mV. Klasa dokładności 0,5, przeciążalność 120% przez 2 godziny. CG FL-2C-100A
Rezystor bocznikowy FL-2C o prądzie znamionowym 10A i spadku napięcia 75mV, przeznaczony do pomiaru prądu stałego we współpracy z miliwoltomierzem 75mV. Klasa dokładności 0,5, przeciążalność 120% przez 2 godziny. CG FL-2C-10A
Rezystor bocznikowy FL-2C o prądzie znamionowym 15A i spadku napięcia 75mV, przeznaczony do pomiaru prądu stałego we współpracy z miliwoltomierzem 75mV. Klasa dokładności 0,5, przeciążalność 120% przez 2 godziny. CG FL-2C-15A
Rezystor bocznikowy FL-2C o prądzie znamionowym 20A i spadku napięcia 75mV, przeznaczony do pomiaru prądu stałego we współpracy z miliwoltomierzem 75mV. Klasa dokładności 0,5, przeciążalność 120% przez 2 godziny. CG FL-2C-20A
Rezystor bocznikowy FL-2C o prądzie znamionowym 40A i spadku napięcia 75mV, przeznaczony do pomiaru prądu stałego we współpracy z miliwoltomierzem 75mV. Klasa dokładności 0,5, przeciążalność 120% przez 2 godziny. CG FL-2C-40A
Rezystor bocznikowy FL-2C o prądzie znamionowym 50A i spadku napięcia 75mV, przeznaczony do pomiaru prądu stałego we współpracy z miliwoltomierzem 75mV. Klasa dokładności 0,5, przeciążalność 120% przez 2 godziny. CG FL-2C-50A
Rezystor bocznikowy FL-2C o prądzie znamionowym 60A i spadku napięcia 75mV, przeznaczony do pomiaru prądu stałego we współpracy z miliwoltomierzem 75mV. Klasa dokładności 0,5, przeciążalność 120% przez 2 godziny. CG FL-2C-60A
Rezystor bocznikowy FL-2C o prądzie znamionowym 75A i spadku napięcia 75mV, przeznaczony do pomiaru prądu stałego we współpracy z miliwoltomierzem. Klasa dokładności 0,5, odporność na przeciążenie 120% przez 2 godziny. FL-2C-75A

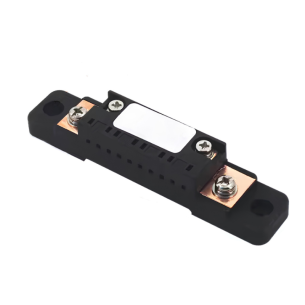

Rezystor bocznikowy FL-2C o prądzie znamionowym 30A i spadku napięcia 75mV, przeznaczony do pomiaru prądu stałego we współpracy z miliwoltomierzem 75mV. Klasa dokładności 0,5, przeciążalność 120% przez 2 godziny. CG FL-2C-30A
Pomiar dużych wartości prądu
Rezystory bocznikowe umożliwiają pomiar dużych wartości prądu przez przekształcenie mierzonego prądu na proporcjonalny, niewielki spadek napięcia. Parametry bocznika określają przede wszystkim prąd znamionowy oraz napięcie występujące na jego zaciskach pomiarowych przy przepływie prądu znamionowego, co pozwala dobrać element do odpowiedniego miernika lub układu pomiarowego.
Współpraca z miliwoltomierzami i amperomierzami
Boczniki mogą współpracować z miliwoltomierzami oraz amperomierzami wykorzystującymi zewnętrzny rezystor pomiarowy. Miernik odczytuje spadek napięcia na boczniku i na jego podstawie wskazuje wartość przepływającego prądu. Przy doborze elementów należy uwzględnić zgodność napięcia znamionowego bocznika z zakresem wejściowym urządzenia pomiarowego.
Zastosowanie rezystorów bocznikowych
Rezystory bocznikowe znajdują zastosowanie w układach pomiarowych, zasilaczach, prostownikach, systemach akumulatorowych, instalacjach energetycznych oraz urządzeniach automatyki. Dostępność wariantów przeznaczonych do różnych zakresów prądowych pozwala dobrać bocznik do parametrów monitorowanego obwodu.
