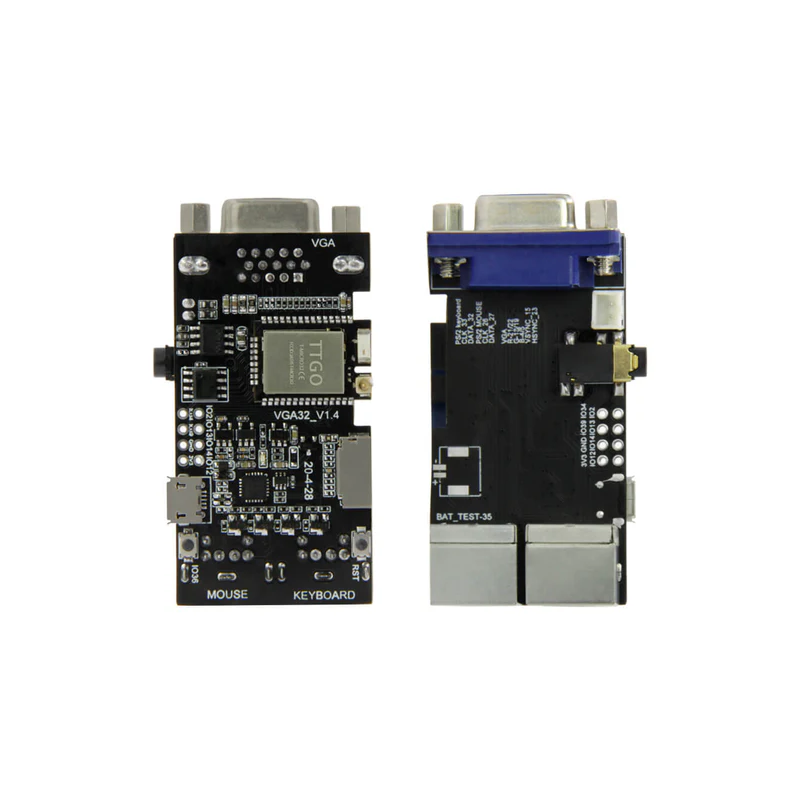

LILYGO TTGO VGA32 V1.4 - płytka rozwojowa ESP32 do monitorów VGA i urządzeń PS/2
ID: 1207200
5902186339682
79,00 zł
Brutto
64,23 zł Netto
Płytka rozwojowa LILYGO TTGO VGA32 V1.4 oparta na mikrokontrolerze ESP32 umożliwia generowanie obrazu VGA bez użycia zewnętrznego kontrolera graficznego. Moduł wyposażono w wyjście VGA, porty PS/2 dla klawiatury i myszy, czytnik kart microSD oraz łączność Wi-Fi i Bluetooth. Dzięki bibliotece FabGL płytka pozwala tworzyć interfejsy graficzne, terminale ANSI/VT, gry oraz aplikacje wyświetlane na monitorach VGA. LILYGO TTGO VGA32 V1.4
Opis
Płytka rozwojowa LILYGO TTGO VGA32 V1.4 przeznaczona jest do budowy urządzeń wyposażonych w graficzny interfejs użytkownika wyświetlany na monitorach VGA. Konstrukcja wykorzystuje mikrokontroler ESP32 z 4 MB pamięci Flash oraz zapewnia obsługę klawiatur i myszy PS/2, dzięki czemu umożliwia tworzenie terminali, paneli operatorskich, prostych komputerów, emulatorów oraz aplikacji graficznych bez konieczności stosowania dodatkowych układów odpowiedzialnych za generowanie obrazu.
Złącza i możliwości płytki

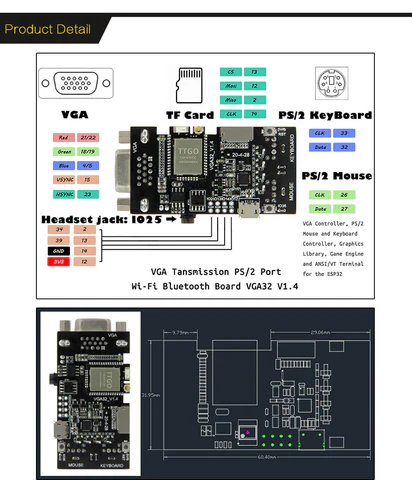

Płytka integruje wyjście VGA, dwa porty PS/2 przeznaczone do podłączenia klawiatury i myszy, czytnik kart microSD oraz port microUSB wykorzystywany do programowania i zasilania. Na pokładzie znajduje się mikrokontroler ESP32 oferujący łączność Wi-Fi oraz Bluetooth, a także obsługę interfejsów UART, SPI, I2C, I2S, SDIO, PWM i ADC. Producent udostępnia również opis wszystkich wyprowadzeń i połączeń, ułatwiając integrację modułu z własnymi projektami elektronicznymi.
Płytka może współpracować z monitorami wyposażonymi w złącze VGA, umożliwiając wyświetlanie własnych interfejsów użytkownika, wizualizacji danych oraz aplikacji graficznych. Złącza PS/2 pozwalają podłączyć standardową klawiaturę i mysz komputerową, dzięki czemu możliwe jest tworzenie samodzielnych terminali, prostych komputerów, paneli operatorskich HMI oraz urządzeń sterujących. Gniazdo kart microSD umożliwia przechowywanie plików, grafik, czcionek, konfiguracji oraz danych generowanych przez aplikację, rozszerzając możliwości projektów opartych o ESP32.
Biblioteka FabGL i przykładowe aplikacje

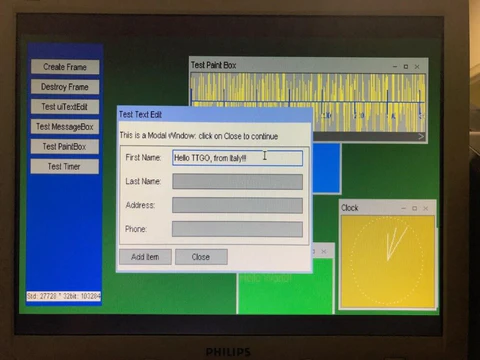

Moduł współpracuje z biblioteką FabGL, umożliwiającą generowanie grafiki VGA oraz obsługę urządzeń PS/2 bez stosowania zewnętrznych kontrolerów graficznych. Producent przygotował liczne przykłady prezentujące między innymi terminal ANSI/VT, okna dialogowe, elementy interfejsu użytkownika, gry oraz aplikacje demonstracyjne uruchamiane bezpośrednio na ESP32. Rozbudowana dokumentacja, przykładowe projekty oraz kod źródłowy udostępnione w repozytorium GitHub ułatwiają rozpoczęcie pracy z modułem oraz rozwijanie własnych aplikacji opartych o bibliotekę FabGL.
Otwarta architektura sprzętowa, zgodność z popularnymi środowiskami programistycznymi oraz bogata dokumentacja producenta sprawiają, że płytka może zostać wykorzystana zarówno podczas nauki programowania ESP32, jak i przy budowie własnych terminali, paneli HMI, prostych komputerów, emulatorów oraz urządzeń prezentujących dane na monitorach VGA.
Właściwości
- Mikrokontroler ESP32 (TTGO Micro32)
- 4 MB pamięci QSPI Flash
- 520 kB pamięci SRAM
- Łączność Wi-Fi 2,4 GHz
- Bluetooth 4.2 BR/EDR oraz BLE
- Wyjście VGA
- Dwa porty PS/2 (klawiatura i mysz)
- Gniazdo kart microSD
- Port microUSB
- Konwerter USB-UART CH9102
- Interfejsy UART, SPI, SDIO, I2C, I2S, PWM, ADC, DAC oraz IR
- Obsługa aktualizacji OTA
- Obsługa protokołów IPv4, IPv6, TCP, UDP, HTTP, FTP i MQTT
- System operacyjny FreeRTOS
- Wsparcie dla biblioteki FabGL
- Zasilanie 5 V przez microUSB
- Temperatura pracy od -40°C do +85°C
- Wymiary z gniazdem VGA: 66,70 × 32,06 × 16,79 mm
- Masa: 21,25 g
