ID: 1200999
101,35 zł
Brutto

82,40 zł Netto

Płytka deweloperska z układem ESP32-S3, wyposażona w złącze M.2 B-Key umożliwiające szybki montaż i wymianę bez lutowania. Oferuje dwurdzeniowy procesor 240 MHz, koprocesor RISC-V, 8 MB pamięci Flash oraz 2 MB PSRAM, zapewniając wysoką wydajność i energooszczędność. Moduł obsługuje Wi-Fi 2.4 GHz, Bluetooth 5.0 + Mesh oraz posiada programowy przełącznik antenowy między anteną 3D High Gain a zewnętrzną u.FL. EdgeS3[D]

24h
Dostępny
Dostępna ilość: 1

Opis

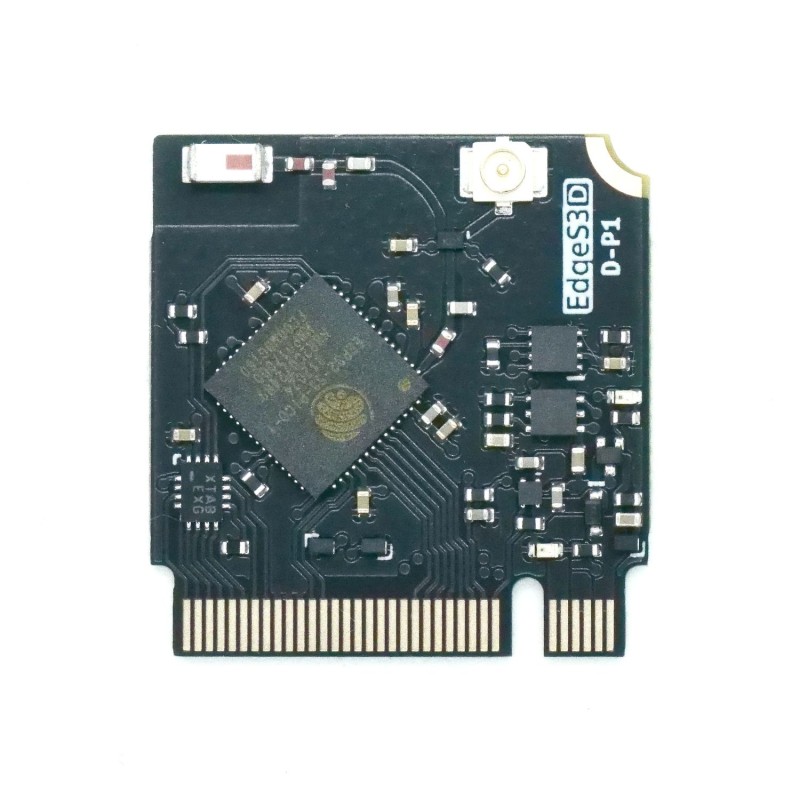

EdgeS3[D] to płytka deweloperska oparta na układzie ESP32-S3, zaprojektowana z myślą o wygodnym prototypowaniu i elastycznym wykorzystaniu w różnych projektach. Zastosowanie złącza krawędziowego M.2 B-Key pozwala na łatwe wkładanie i wyjmowanie modułu z płytki bazowej, eliminując konieczność jednorazowego lutowania i umożliwiając szybkie przenoszenie pomiędzy projektami.

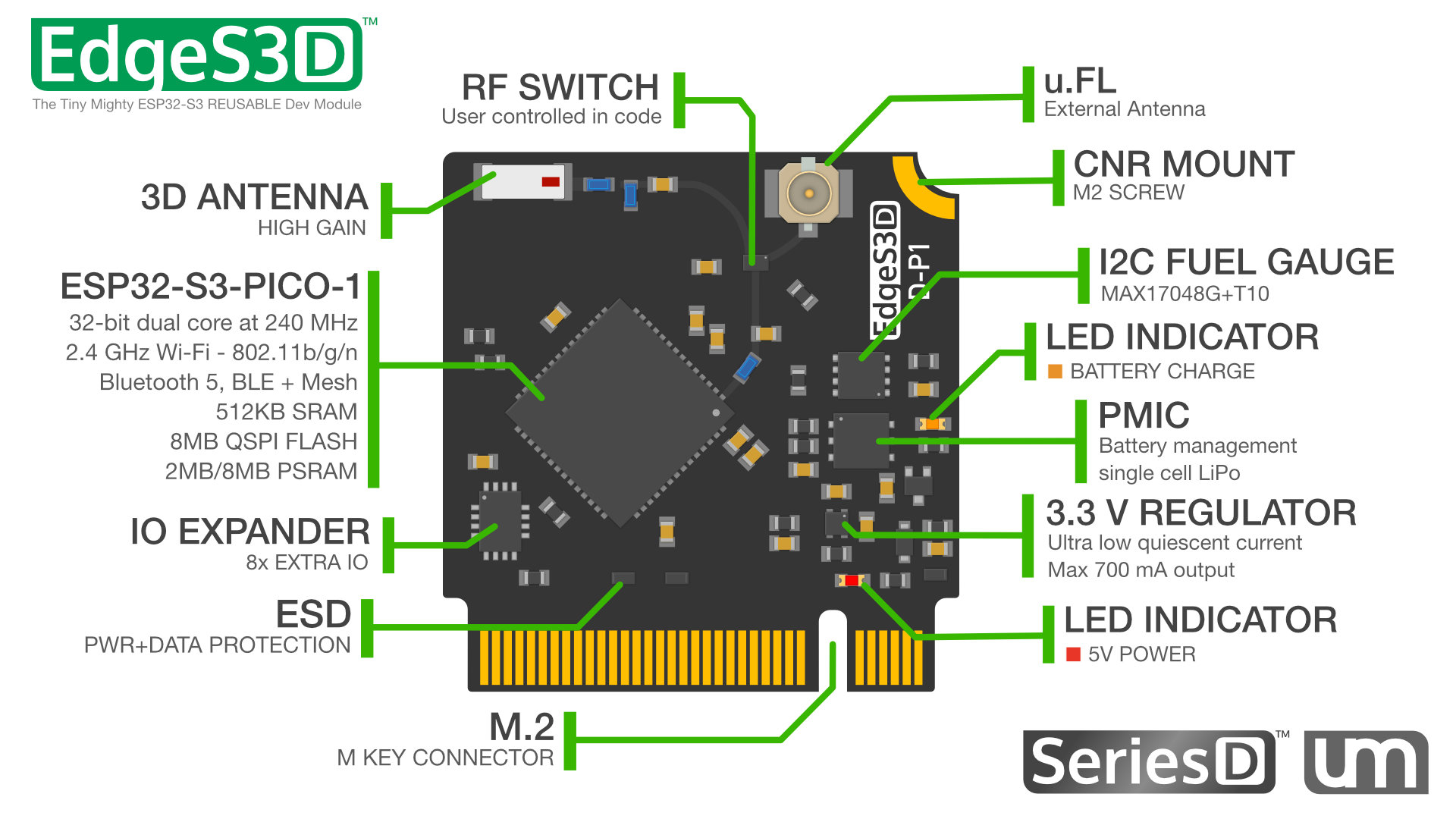

Płytka wyposażona jest w dwurdzeniowy procesor Xtensa LX7 (do 240 MHz) oraz współprocesor RISC-V Ultra Low Power, co gwarantuje wysoką wydajność przy minimalnym zużyciu energii. Dzięki wbudowanej pamięci 8 MB QSPI Flash oraz 2 MB PSRAM moduł z łatwością obsługuje wymagające aplikacje, takie jak przetwarzanie danych, komunikacja sieciowa czy sterowanie urządzeniami IoT. EdgeS3[D] oferuje pełną łączność bezprzewodową – Wi-Fi 2.4 GHz (802.11b/g/n) oraz Bluetooth 5.0 + Mesh, umożliwiając niezawodną komunikację w środowiskach IoT i automatyce. Jedną z najważniejszych cech płytki jest wbudowany ekspander I/O, który dostarcza dodatkowe 8 linii GPIO, rozszerzając tym samym możliwości projektu do aż 37 pinów. Płytka wyposażona jest w stabilizator 3.3 V / 700 mA, system ładowania baterii LiPo oraz I2C Battery Fuel Gauge do monitorowania poziomu energii. Dzięki zastosowaniu układu RF o wysokiej precyzji i ochrony ESD, moduł zapewnia niezawodność i bezpieczeństwo pracy nawet w trudnych warunkach środowiskowych.

EdgeS3[D] oferuje unikalną funkcję – dwa tryby antenowe (wbudowana antena 3D High Gain i złącze u.FL do anteny zewnętrznej), pomiędzy którymi można przełączać się programowo dzięki wbudowanemu przełącznikowi RF. Domyślnie aktywna jest antena wbudowana, co zapewnia bezpieczny start modułu nawet bez podłączonej anteny zewnętrznej. Dzięki obsłudze natywnego interfejsu USB i USB Serial JTAG programowanie i komunikacja z modułem są niezwykle proste. Z kompaktowymi wymiarami, EdgeS3[D] idealnie sprawdza się w nowoczesnych urządzeniach IoT, automatyce przemysłowej i projektach embedded. To doskonały wybór dla twórców, którzy cenią sobie elastyczność, wysoką wydajność oraz możliwość wielokrotnego wykorzystania sprzętu w różnych aplikacjach.


Właściwości

  • Procesor: Dual 32-bit Xtensa LX7 @ do 240 MHz
  • Coprocesor: RISC-V Ultra Low Power
  • Pamięć Flash: 8 MB QSPI
  • Pamięć PSRAM: 2 MB QSPI
  • Łączność: Wi-Fi 2.4 GHz (802.11b/g/n), Bluetooth 5.0 + Mesh
  • Regulator: 3.3 V / 700 mA LDO
  • Tryb uśpienia: Ultra niski pobór prądu
  • Interfejs: Native USB + USB Serial JTAG
  • Zasilanie: Bateria LiPo z funkcją ładowania
  • Monitorowanie baterii: I2C Battery Fuel Gauge
  • Antena: wbudowana 3D High Gain + złącze u.FL
  • Przełącznik RF: programowe wybieranie anteny
  • Ekspander I/O: dodatkowe 8 GPIO

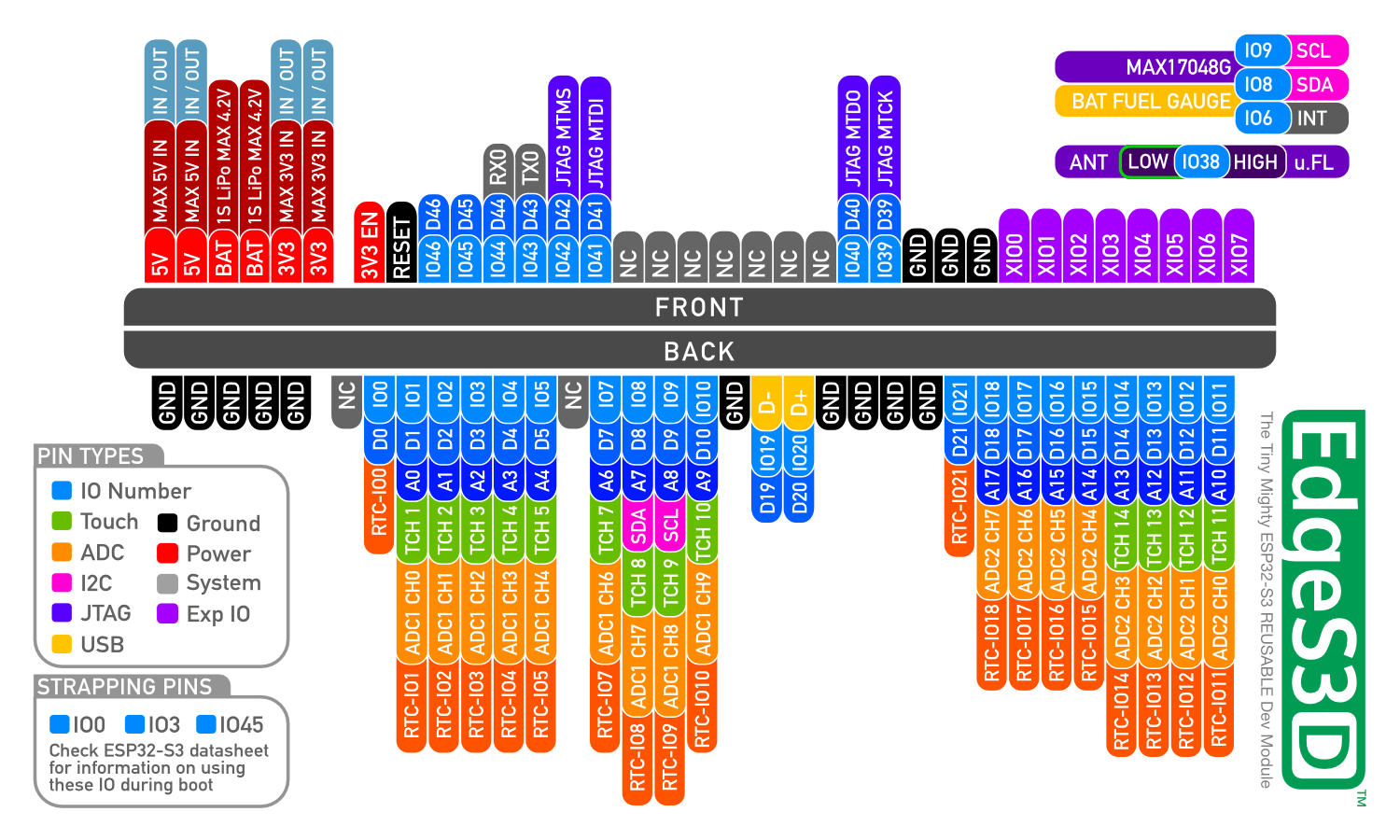

  • Liczba GPIO: 29 + 8 (z ekspandera)
  • Złącze: M.2 B-Key Edge Connector
  • Zabezpieczenia: ochrona ESD
  • Wymiary: 22 mm × 23 mm
  • Maksymalna grubość: 2 mm (przy złączu u.FL)
