Płytka rozwojowa ESP32-S3 z okrągłym dotykowym wyświetlaczem AMOLED 1,32" 466×466 - Waveshare 32767

Opis

Płytka rozwojowa z okrągłym wyświetlaczem AMOLED, zaprojektowana do prototypowania kompaktowych urządzeń inteligentnych, interfejsów użytkownika oraz aplikacji wearable i AI voice. Konstrukcja oparta na mikrokontrolerze ESP32-S3 umożliwia realizację projektów łączących łączność bezprzewodową, obsługę dotyku, dźwięku oraz niskie zużycie energii w niewielkiej formie sprzętowej.

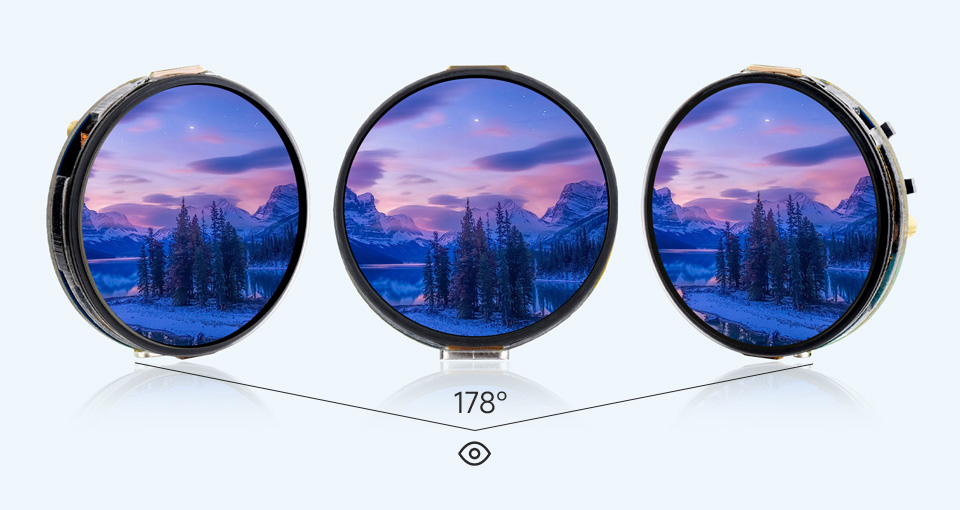

Zintegrowany okrągły dotykowy wyświetlacz AMOLED o przekątnej 1,32 cala i rozdzielczości 466 × 466 oferuje bardzo wysoką szczegółowość obrazu, intensywne kolory oraz wysoki kontrast. Technologia AMOLED (active light-emitting) zapewnia głęboką czerń, szeroki kąt widzenia do 178°, szybki czas reakcji oraz niski pobór mocy, co ma istotne znaczenie w urządzeniach zasilanych bateryjnie.

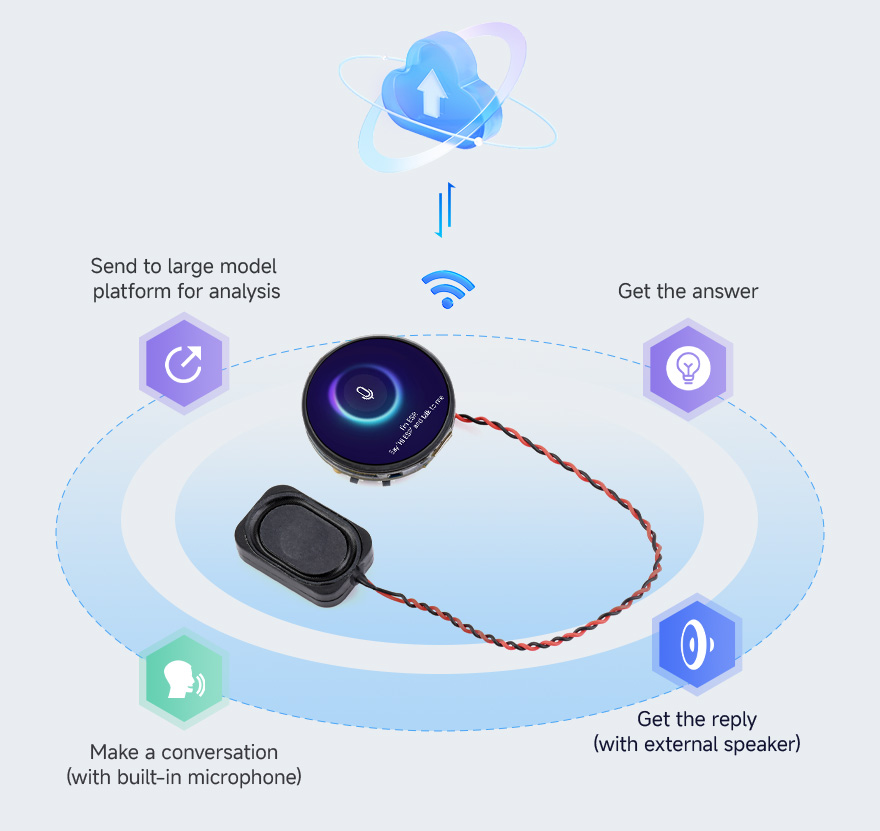

Zastosowany mikrokontroler ESP32-S3 z dwurdzeniowym procesorem Xtensa LX7 o częstotliwości do 240 MHz obsługuje Wi-Fi 2,4 GHz oraz Bluetooth 5 LE, umożliwiając realizację nowoczesnych systemów komunikacji bezprzewodowej. Na płytce zintegrowano również kodek audio ES8311, mikrofon, złącze głośnika, układ zarządzania zasilaniem oraz złącze baterii litowej 3,7 V, co pozwala na tworzenie urządzeń z funkcjami przetwarzania dźwięku i interakcji głosowej.

Dodatkowe złącze rozszerzeń SH1.0 12-pin, programowalne przyciski oraz port USB Type-C umożliwiają łatwą rozbudowę projektu, debugowanie oraz integrację z własnym środowiskiem testowym. Płytka sprawdzi się w projektach takich jak inteligentne zegarki, panele sterujące, interfejsy HMI, urządzenia IoT oraz aplikacje AI voice agent.

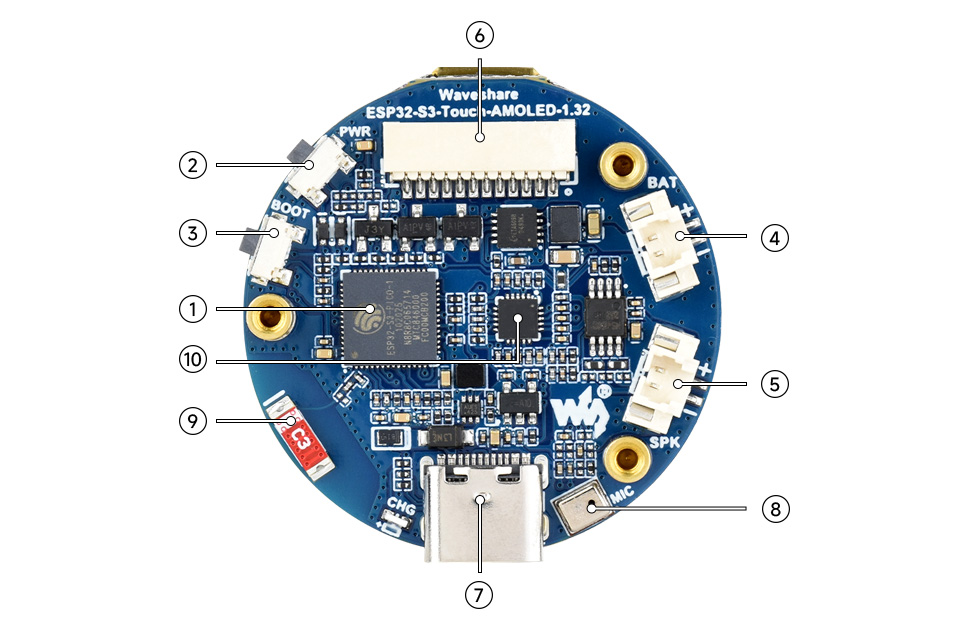

                                                                                                                               Budowa płytki sterującej

1. ESP32-S3-PICO-1-N8R8 – układ SoC z obsługą Wi-Fi i Bluetooth, częstotliwość taktowania do 240 MHz, wbudowana pamięć PSRAM 8 MB oraz Flash 8 MB
2. Przycisk PWR – włączanie i wyłączanie zasilania podczas pracy z baterii litowej, wymagany sterownik
3. Przycisk BOOT – naciśnięcie i przytrzymanie podczas ponownego uruchomienia umożliwia wejście w tryb programowania
4. Złącze baterii litowej MX1.25 2-pin – do baterii litowej 3.7 V, obsługa ładowania i rozładowywania
5. Złącze głośnika MX1.25 2-pin – wyjście sygnału audio, możliwość podłączenia zewnętrznego głośnika
6. Interfejs SH1.0 12-pin – podłączanie urządzeń zewnętrznych i debugowanie, elastyczna konfiguracja funkcji peryferyjnych
7. Port USB Type-C – programowanie oraz wyświetlanie logów systemowych
8. Mikrofon – rejestracja sygnału audio
9. Wbudowana antena – obsługa Wi-Fi 2.4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE
10. ES8311 – wysokowydajny, energooszczędny układ kodeka audio

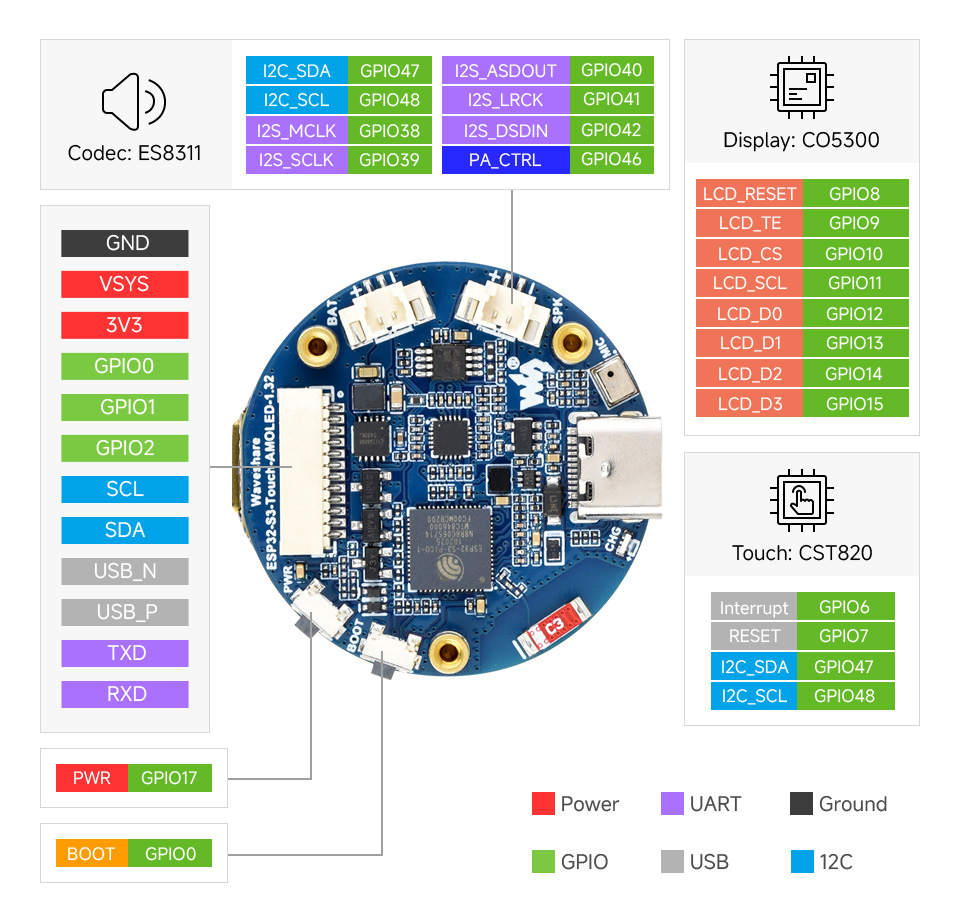

                                                                                                                                Opis pinów

Właściwości

• Mikrokontroler: ESP32-S3
• Architektura: Dwurdzeniowy 32-bit Xtensa LX7
• Częstotliwość taktowania: do 240 MHz
• Pamięć ROM: 384 kB
• Pamięć SRAM: 512 kB
• Pamięć PSRAM: 8 MB
• Pamięć Flash: 8 MB
• Łączność bezprzewodowa: Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 5 LE, Bluetooth Mesh
• Wyświetlacz: AMOLED dotykowy, okrągły
• Przekątna wyświetlacza: 1,32 cala
• Rozdzielczość: 466 × 466
• Liczba kolorów: 16,7 M
• Jasność: 500 cd/㎡
• Kontrast: 10000:1
• Kąt widzenia: do 178°
• Sterownik wyświetlacza: CO5300
• Układ dotyku: CST820
• Interfejs wyświetlacza: QSPI
• Interfejs dotyku: I2C
• Kodek audio: ES8311
• Mikrofon: Wbudowany
• Złącze głośnika: MX1.25 2-pin
• Złącze baterii: MX1.25 2-pin, 3,7 V
• Port USB: USB Type-C
• Złącze rozszerzeń: SH1.0, 12-pin
• Obsługiwane środowiska: ESP-IDF, Arduino IDE
• Przeznaczenie: urządzenia wearable, AI voice, IoT, interfejsy dotykowe
• Waga: 0,0325 kg

W zestawie

• Płytka rozwojowa ESP32-S3-Touch-AMOLED-1.32
• Głośnik 8 Ω 2 W
• Przewód SH1.0 12-pin
