ID: 1202649
98,22 zł
Brutto

79,85 zł Netto

Płytka rozwojowa z mikrokontrolerem ESP32-C6, wyposażona w dotykowy wyświetlacz IPS 1.83 cala o rozdzielczości 240 x 284, interfejsy WiFi 6 i Bluetooth 5, kodek audio, mikrofony, głośnik oraz baterię litową 3.7 V, przeznaczona do projektów IoT i aplikacji wearable. Waveshare ESP32-C6-Touch-LCD-1.83

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Płytka rozwojowa oparta na mikrokontrolerze ESP32-C6, zaprojektowana z myślą o prototypowaniu oraz weryfikacji funkcjonalnej urządzeń inteligentnych, w tym aplikacji IoT, systemów ubieralnych oraz rozwiązań głosowych. Zintegrowany dotykowy wyświetlacz IPS o przekątnej 1.83 cala i rozdzielczości 240 x 284 umożliwia realizację interfejsów użytkownika bez konieczności stosowania zewnętrznych modułów graficznych.


Układ ESP32-C6 wykorzystuje 32-bitowy rdzeń RISC-V o częstotliwości do 160 MHz oraz energooszczędny rdzeń pomocniczy, zapewniając wysoką wydajność przy jednoczesnej kontroli poboru mocy. Obsługa standardów WiFi 6, Bluetooth 5 oraz IEEE 802.15.4 umożliwia budowę nowoczesnych systemów komunikacji bezprzewodowej, w tym Zigbee i Thread. Na płytce znajdują się również kodek audio, podwójny mikrofon, głośnik, 6-osiowy czujnik IMU oraz układ RTC, co pozwala na realizację zaawansowanych funkcji multimedialnych i sensorycznych w kompaktowej formie.


Dostępność wyprowadzeń GPIO oraz interfejsów I2C, UART i USB, w połączeniu z dołączoną baterią litową 3.7 V, umożliwia budowę samodzielnie zasilanych prototypów oraz testowanie urządzeń w warunkach mobilnych bez konieczności stałego podłączenia zewnętrznego źródła zasilania.

                                                                                                                                      Opis funkcji

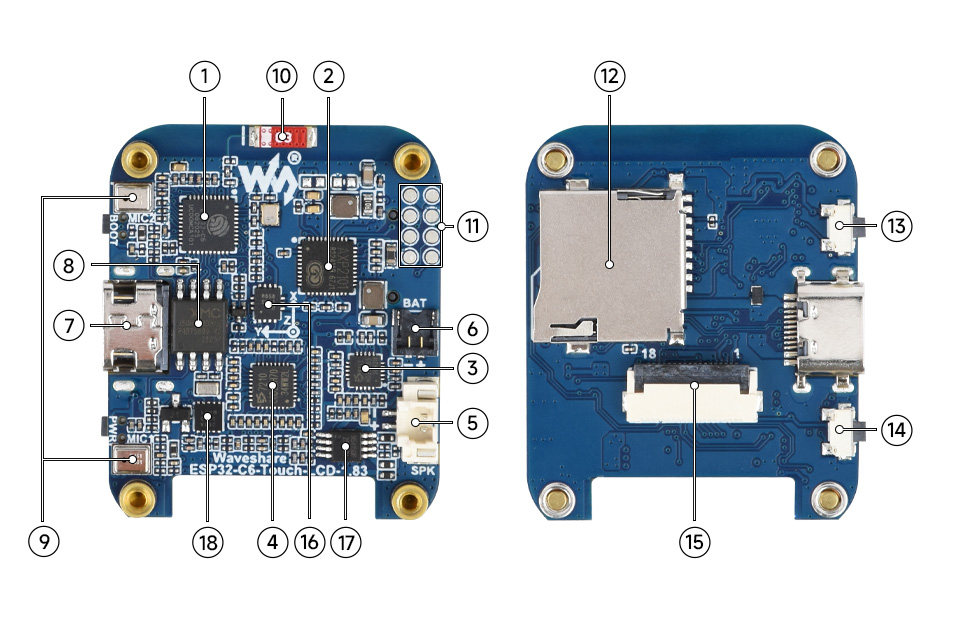

                                                                                                                                 Budowa płytki sterującej


  1. ESP32-C6 – układ SoC z obsługą WiFi i Bluetooth, częstotliwość taktowania do 160 MHz
  2. AXP2101 – wysoko zintegrowany układ zarządzania zasilaniem
  3. ES8311 – energooszczędny układ kodeka audio
  4. ES7210 – przetwornik ADC do układów redukcji echa
  5. Złącze głośnika MX1.25 – niepolaryzowane
  6. Złącze baterii litowej 1.2 mm – złącze 2-pinowe 1.2 mm do baterii litowej 3.7 V, obsługa ładowania i rozładowywania (zalecana bateria o wymiarach 6 x 25 x 25 mm do montażu wewnątrz obudowy)
  7. Port USB Type-C – port USB do programowania oraz wyświetlania logów
  8. Pamięć NOR Flash 16 MB – do przechowywania danych
  9. Wbudowana podwójna matryca mikrofonów – wejście mikrofonowe i redukcja echa
  10. Wbudowana antena – obsługa łączności WiFi 2.4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE
  11. Zarezerwowane pola GPIO – wyprowadzenia funkcji I/O umożliwiające łatwą rozbudowę
  12. Gniazdo karty TF
  13. Przycisk BOOT – uruchamianie urządzenia i debugowanie funkcji
  14. Przycisk PWR – długie naciśnięcie przez 6 s powoduje wyłączenie, krótkie naciśnięcie włącza zasilanie, obsługa funkcji użytkownika
  15. Złącze wyświetlacza 1.83 cala
  16. QMI8658 – 6-osiowy czujnik IMU obejmujący 3-osiowy żyroskop oraz 3-osiowy akcelerometr
  17. Układ wzmacniacza głośnika
  18. PCF85063 – układ RTC

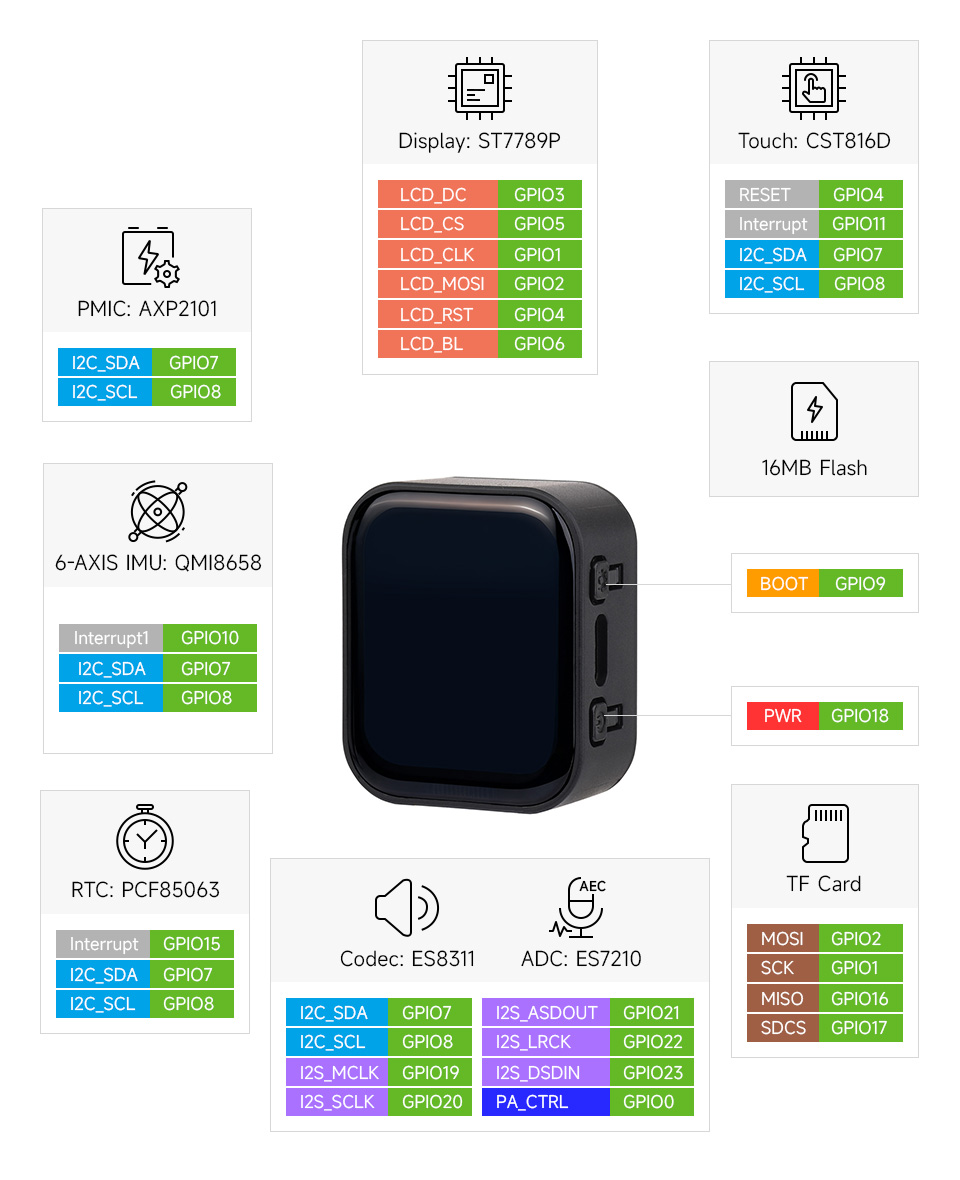

                                                                                                                                      Opis pinów


Właściwości

  • Mikrokontroler: ESP32-C6
  • Architektura: 32-bit RISC-V
  • Częstotliwość taktowania: do 160 MHz
  • Pamięć ROM: 320 kB
  • Pamięć RAM: 512 kB HP SRAM, 16 kB LP SRAM
  • Pamięć Flash: 16 MB
  • Łączność bezprzewodowa: WiFi 6, Bluetooth 5 LE, IEEE 802.15.4
  • Wyświetlacz: IPS dotykowy
  • Przekątna wyświetlacza: 1.83 cala
  • Rozdzielczość wyświetlacza: 240 x 284
  • Liczba kolorów: 65 K
  • Jasność: 300 cd/㎡
  • Kontrast: 1200:1
  • Sterownik wyświetlacza: ST7789P
  • Układ dotyku: CST816D
  • Interfejs wyświetlacza: SPI
  • Interfejs dotyku: I2C
  • Kodek audio: ES8311
  • Układ redukcji echa: ES7210
  • Mikrofony: Podwójna matryca mikrofonów
  • Głośnik: Wbudowany
  • Czujnik IMU: QMI8658, 6 osi
  • Układ RTC: PCF85063
  • Złącze USB: USB Type-C
  • Złącze baterii: MX1.25, 2-pin, 3.7 V
  • Napięcie zasilania: 5 V
  • Obsługiwane środowiska: ESP-IDF, Arduino IDE
  • Temperatura pracy: brak danych
  • Bateria: Litowa 3.7 V w zestawie
  • Waga: 0.027 kg

W zestawie

  • Płytka rozwojowa ESP32-C6 Touch LCD 1.83
  • Bateria litowa 3.7 V
