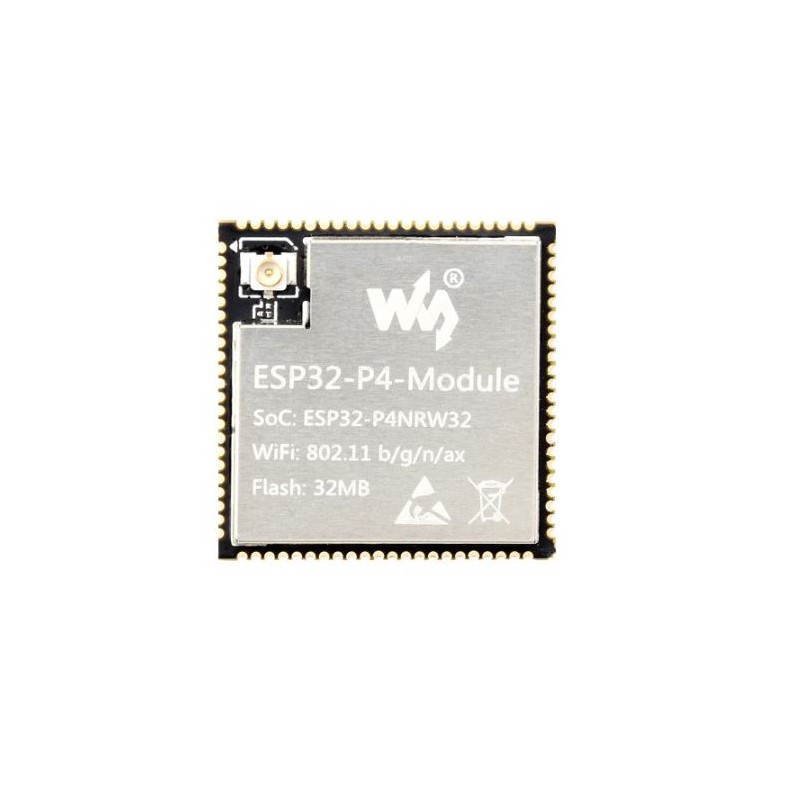

Widok główny
search
  • Widok główny
  • Widok od tyłu
  • Przód - widok pod kątem
  • Tył - widok pod kątem
  • Widok od boku
ID: 1202639
54,65 zł
Brutto

44,43 zł Netto

Płytka bazowa firmy Waveshare oparta na dwuchipowym rozwiązaniu ESP32-P4 oraz ESP32-C6, obsługująca łączność 2.4GHz Wi-Fi i Bluetooth 5.3, wyposażona w 32MB pamięci Flash oraz 32MB PSRAM. Waveshare 32604

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

ESP32-P4-Module Core Board to kompaktowa płytka bazowa przeznaczona do projektowania zaawansowanych systemów wbudowanych wymagających wysokiej wydajności obliczeniowej oraz nowoczesnych interfejsów multimedialnych. Moduł wykorzystuje dwuchipową architekturę, łącząc mikrokontroler ESP32-P4 z układem radiowym ESP32-C6, co umożliwia jednoczesną realizację zadań aplikacyjnych oraz komunikacji bezprzewodowej.


Układ ESP32-P4 oparty jest na rdzeniach RISC-V i zapewnia rozbudowane zasoby pamięci oraz akceleratory sprzętowe do przetwarzania obrazu i dźwięku, w tym obsługę JPEG, H.264, ISP oraz Pixel Processing Accelerator. Zintegrowana pamięć PSRAM 32MB oraz pamięć Flash 32MB umożliwiają realizację aplikacji wymagających dużej ilości danych, takich jak interfejsy HMI, systemy rozpoznawania obrazu i głosu czy aplikacje IoT.

Moduł oferuje łączność 2.4GHz Wi-Fi zgodną z IEEE 802.11 b/g/n/ax oraz Bluetooth 5.3, realizowaną przez układ ESP32-C6. Konstrukcja z wyprowadzeniami typu castellated o rastrze 1mm umożliwia łatwy montaż powierzchniowy na płytkach użytkownika. Dodatkowo moduł wyposażony jest w ekranowanie RF oraz dwa warianty podłączenia anteny: złącze IPEX oraz wyprowadzenie krawędziowe.

Właściwości

  • Mikrokontroler główny: ESP32-P4NRW32
  • Układ radiowy: ESP32-C6H8
  • Architektura CPU: RISC-V 32-bit (wielordzeniowa)
  • Pamięć PSRAM: 32MB
  • Pamięć Flash: 32MB
  • Łączność bezprzewodowa:
    • Wi-Fi 2.4GHz (IEEE 802.11 b/g/n/ax)
    • Bluetooth 5.3
  • Zasoby pamięci wewnętrznej:
    • 128KB HP ROM
    • 16KB LP ROM
    • 768KB HP L2MEM
    • 32KB LP SRAM
    • 8KB TCM
  • Akceleratory i interfejsy multimedialne:
    • JPEG Codec
    • H.264 Encoder
    • Image Signal Processor
    • Pixel Processing Accelerator
  • Zabezpieczenia sprzętowe:
    • Secure Boot
    • Szyfrowanie Flash
    • Akceleratory kryptograficzne
    • Generator liczb losowych TRNG
    • Mechanizmy separacji uprawnień
  • Napięcie pracy: 3.3V

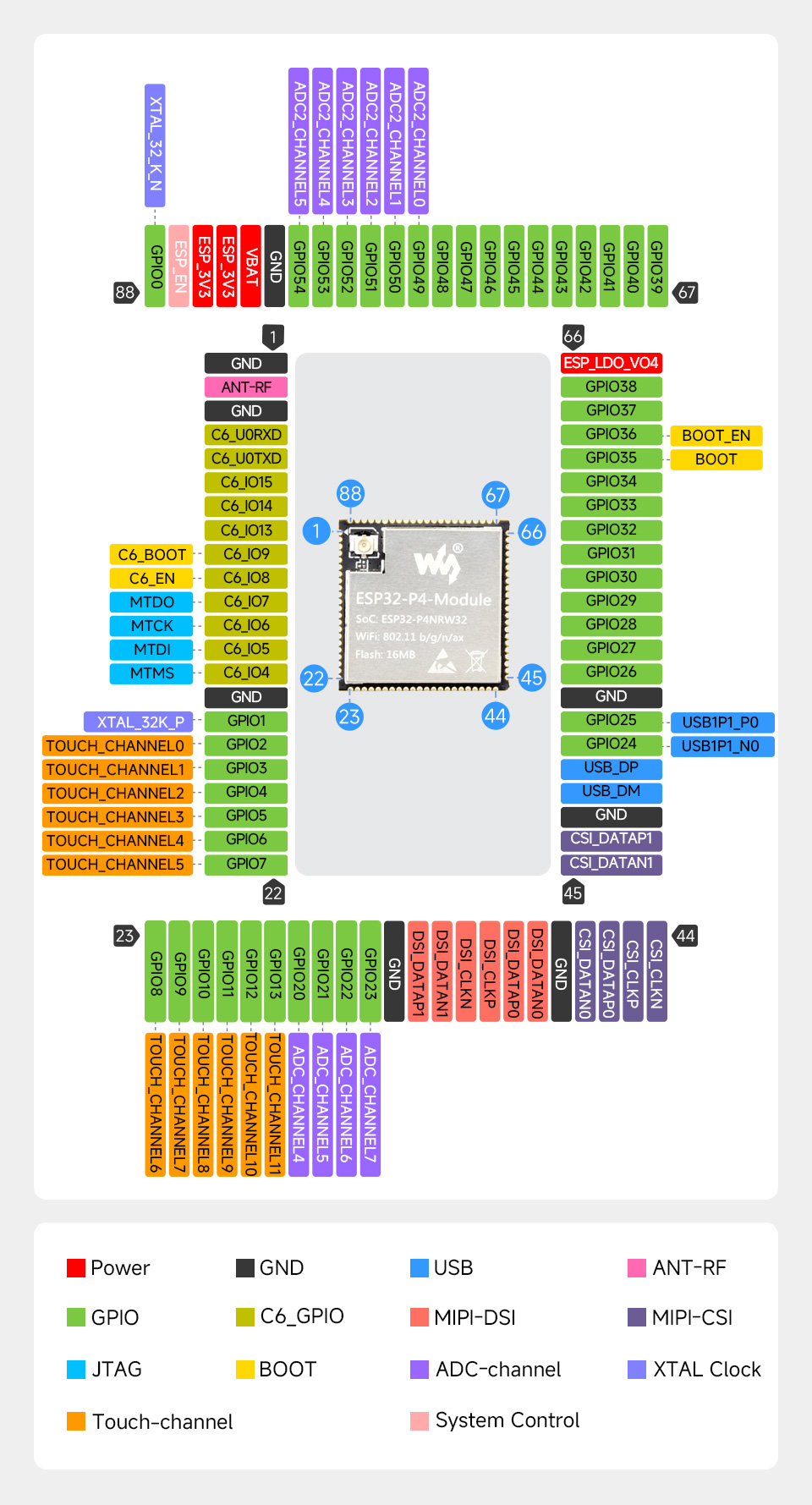

  • Typ wyprowadzeń: castellated edge, raster 1mm
  • Obsługa anteny: złącze IPEX, wyprowadzenie krawędziowe
  • Ekranowanie RF i ochrona ESD
  • Wymiary: 25 x 25 mm
