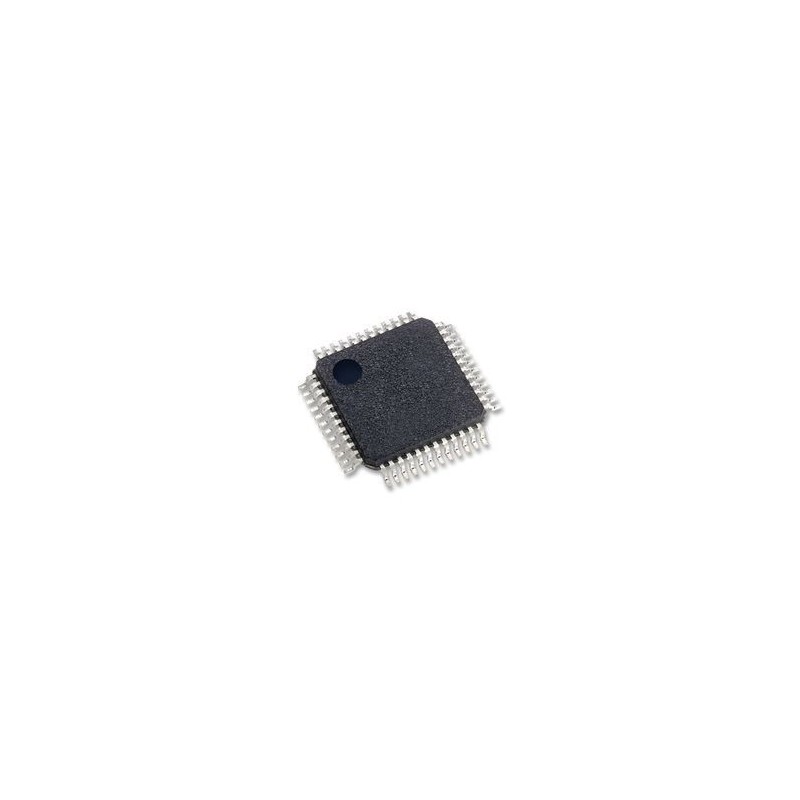

CH9350 - kontroler konwersji USB klawiatury i myszy do UART LQFP-48

Opis

CH9350 jest układem scalonym przeznaczonym do konwersji komunikacji USB urządzeń HID (klawiatura, mysz, wybrane urządzenia peryferyjne) na interfejs UART. Rozwiązanie umożliwia rozszerzenie połączeń klawiatury i myszy USB na transmisję szeregową, w tym przez magistralę RS485, co znajduje zastosowanie w systemach KVM, przełącznikach KM, synchronizacji wielu stanowisk oraz w przemysłowych systemach zdalnego sterowania .

Układ obsługuje USB 2.0 Full Speed (12 Mbps) oraz Low Speed (1,5 Mbps) i pracuje zgodnie ze standardem HID, bez konieczności instalowania dodatkowych sterowników w systemach Windows, Linux oraz macOS . Możliwa praca w dwóch trybach:

• tryb górny (Upper Computer Mode) - połączenie z hostem USB (np. komputerem)
• tryb dolny (Lower Computer Mode) - obsługa do dwóch urządzeń USB (DP/DM oraz HP/HM)

W trybie dolnym układ obsługuje dwie niezależne pary linii USB, co pozwala na jednoczesne podłączenie klawiatury i myszy. Konfiguracja trybu pracy realizowana jest poprzez pin SEL podczas resetu lub włączenia zasilania .

CH9350 oferuje pięć stanów pracy (State 0–4), umożliwiających dopasowanie funkcjonalności do konkretnego zastosowania. W zależności od konfiguracji możliwa jest praca z myszą w trybie względnym lub absolutnym (do 10-bitowej rozdzielczości współrzędnych), obsługa przełączania między ekranami rozszerzonymi, synchronizacja IO, zmiana VID/PID oraz realizacja komunikacji jednokierunkowej w wybranych trybach .

Interfejs UART pracuje z poziomem logicznym 3,3 V (zgodność z 5 V) i obsługuje konfigurowalne prędkości transmisji: 38400, 57600, 115200 (domyślna) oraz 300000 bps . Format transmisji: 8 bitów danych, 1 bit stopu, brak kontroli parzystości . Układ udostępnia również wyprowadzenie TNOW do sterowania kierunkiem transmisji w systemach półdupleksowych RS485 .

Zasilanie możliwe napięciem 5 V (z wbudowanym stabilizatorem 3,3 V) lub bezpośrednio 3,3 V. Układ zawiera wewnętrzny oscylator oraz układ resetu przy starcie zasilania, co upraszcza projekt płytki drukowanej i minimalizuje liczbę elementów zewnętrznych .

Zastosowania obejmują między innymi: przemysłowe systemy sterowania, rozwiązania KVM (w tym rozszerzenia VGA/DVI/HDMI), monitoring wizyjny, systemy digital signage, sterowanie komputerami w środowiskach rozproszonych oraz synchronizację klawiatury i myszy pomiędzy wieloma hostami .

Właściwości

• Obsługa USB 2.0 Full Speed 12 Mbps oraz Low Speed 1,5 Mbps
• Zgodność z klasą HID bez instalacji sterowników
• Dwa tryby pracy: Upper Computer Mode / Lower Computer Mode
• Do dwóch portów USB w trybie dolnym (DP/DM oraz HP/HM)
• Pięć stanów pracy (State 0–4)
• Obsługa myszy względnej i absolutnej (do 10 bit rozdzielczości)
• Możliwość modyfikacji VID/PID
• Konfigurowalna prędkość UART: 38400 / 57600 / 115200 / 300000 bps
• Poziomy logiczne UART 3,3 V z tolerancją 5 V
• Wyprowadzenie TNOW do sterowania kierunkiem RS485
• Wbudowany oscylator i układ Power-On Reset
• Zasilanie 5 V lub 3,3 V
• Obudowa LQFP-48, raster 0,5 mm, wymiary 7 × 7 mm
• Zakres temperatury pracy: od -40°C do +85°C
