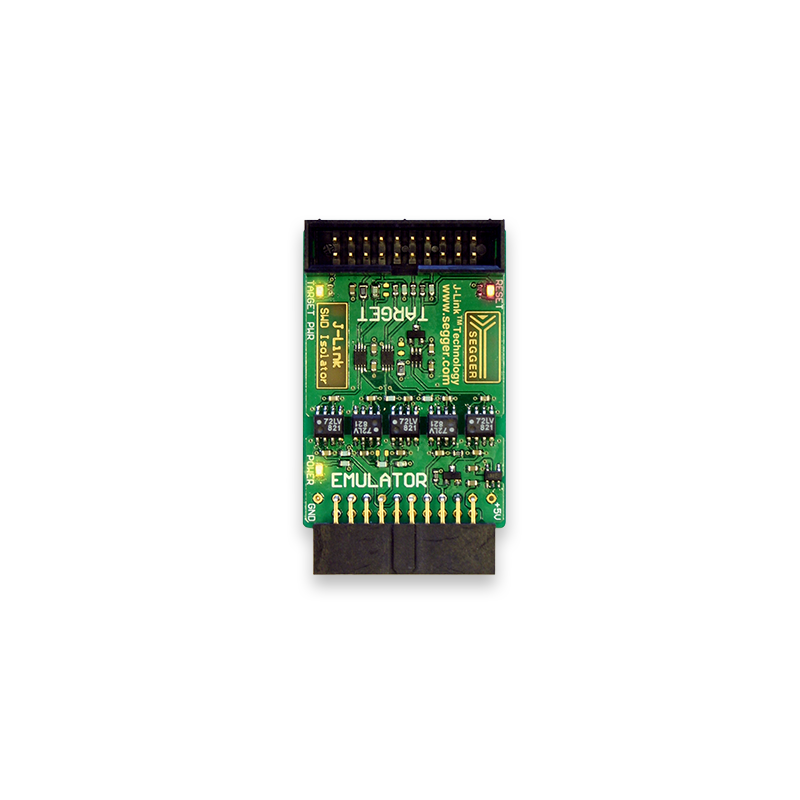

J-Link SWD Isolator (8.07.01)
ID: 204367
5902186326804
1 031,90 zł
Brutto
838,94 zł Netto
Płytka ze standardowym złączem 20-pinowym JTAG zapewniająca izolację elektryczną w procesie programowania. Segger J-Link JTAG Isolator
Opis
Płytka ze standardowym złączem 20-pinowym JTAG zapewniająca izolację elektryczną w procesie programowania. J-Link JTAG Isolator można podłączyć między J-Link i dowolną płytą ARM, która wykorzystuje standardowe 20-stykowe złącze JTAG-ARM, aby zapewnić izolację elektryczną. Jest to niezbędne, gdy narzędzia programistyczne nie są podłączone do tego samego uziemienia, co aplikacja. Pozwala również na zabezpieczenie narzędzi programistycznych przed skokami elektrycznymi, które często występują w niektórych aplikacjach, takich jak aplikacje sterowania silnikiem. Innym typowym obszarem zastosowania jest rozwój produktów z czujnikami lub innymi obwodami analogowymi, w którym to przypadku docelowy sprzęt jest chroniony przed szumem elektrycznym pochodzącym z komputera programistycznego.
Ten produkt jest kompatybilny z J-Link, J-Link PRO, J-Link ULTRA, J-Link ULTRA +, J-Link PLUS i Flasher ARM.
Właściwości
- Izolacja 1 kV DC
- Obsługiwane napięcie docelowe 3,3 V i 5 V
- Zasilany z emulatora i urządzenia docelowego
- Standardowe 20-stykowe złącze JTAG obsługujące sygnały TRST, TDI, TMS, TCK, RTCK, TDO i RESET
- Pobór mocy po stronie docelowej: <50 mA
- Częstotliwość JTAG: do 4 MHz
- 3 diody LED wskazujące moc emulatora, moc docelową i RESET urządzenia
Uwaga!
Należy pamiętać o właściwym podłączeniu programatora i urządzenia docelowego!
Diagram blokowy urządzenia
