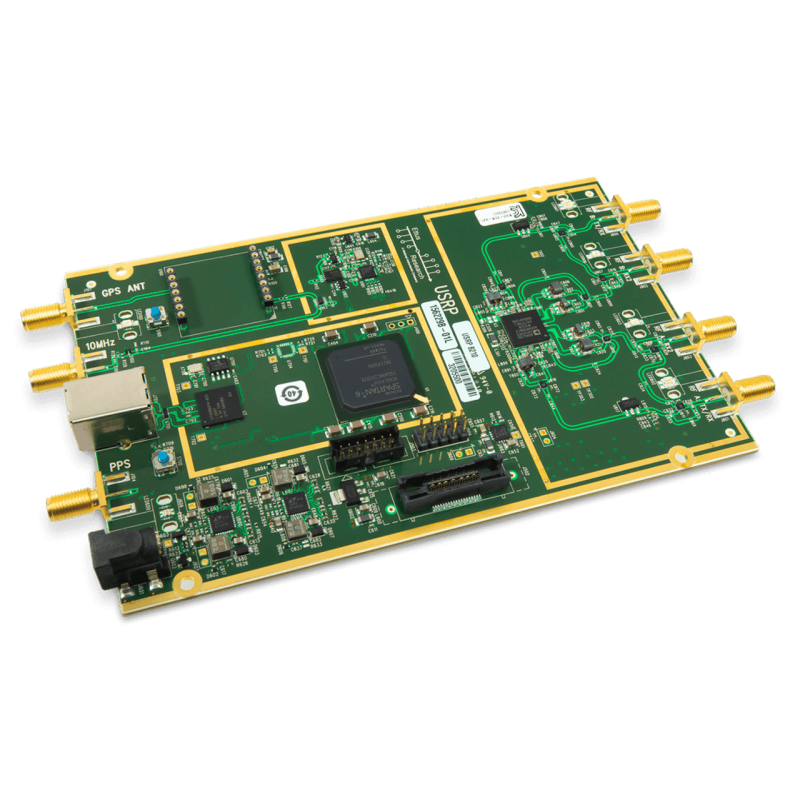

Ettus USRP B210 - moduł z transceiverem RF i układem FPGA Xilinx Spartan-6

Opis

USRP B210 zapewnia w pełni zintegrowaną, jednopłytkową platformę Universal Software Radio Peripheral (USRP) pracującą w zakresie częstotliwości od 70 MHz do 6 GHz. Moduł zaprojektowany został do eksperymentów, łączy w sobie transceiver konwersji bezpośredniej AD9361 RFIC zapewniający przepustowość do 56 MHz w czasie rzeczywistym, otwartą i programowalną platformę FPGA Spartan-6 oraz szybką łączność SuperSpeed ​​USB 3.0. Pełna obsługa oprogramowania USRP Hardware Driver™ (UHD) umożliwia rozpoczęcie pracy z GNU Radio, prototypowanie własnej stacji bazowej GSM z OpenBTS i płynne przejście kodu z USRP B210 na bardziej wydajne, gotowe w branży platformy USRP.

Urządzenie pozwala na przeprowadzanie eksperymentów z USRP B210 w szerokim zakresie zastosowań, w tym: transmisje FM i TV, telefonia komórkowa, GPS, WiFi, ISM i inne. Został zaprojektowany z wykorzystaniem Analog Devices AD9361, jednoukładowym transceiverem z bezpośrednią konwersją, zdolnym do przesyłania strumieniowego do 56 MHz pasma RF w czasie rzeczywistym. B210 wykorzystuje oba łańcuchy sygnałowe AD9361, zapewniając spójne możliwości MIMO. Wbudowane przetwarzanie sygnału i sterowanie AD9361 odbywa się za pomocą FPGA Spartan-6 XC6SLX150 podłączonego do komputera przy użyciu SuperSpeed USB 3.0. Przepustowość USRP B210 w czasie rzeczywistym została przetestowana na poziomie kwadratury 61,44 MS/s, zapewniając pełne 56 MHz chwilową przepustowość RF do komputera hosta w celu dodatkowego przetwarzania przy użyciu radia GNU lub aplikacji korzystających z interfejsu API UHD.

Właściwości

• Specyfikacja RF:
  • Xilinx Spartan-6 XC6SLX150 FPGA
  • W pełni koherentna funkcja 2x2 MIMO
  • Kanały: 2 TX i 2 RX, Half lub Full Duplex
  • Zakres częstotliwości: 70 MHz do 6 GHz
  • Przepustowość chwilowa:
    • do 56 MHz w 1x1
    • do 30,72 MHz w 2x2
  • Tłumienie SSB/LO: 0,35/50 dBc
    • 3,5 GHz stopni RMS
    • 6 GHz stopni RMS
  • IIP3 (przy typowym NF): 0,20 dBm
  • Moc wyjściowa: >10 dBm
  • Poziom szumów odbioru: <8 dB
• Parametry konwersji:
  • Częstotliwość próbkowania ADC (maks.): 61,44 MS/s
  • Rozdzielczość ADC: 12 bitów
  • ADC szerokopasmowy SFDR: 78 dBc
  • Częstotliwość próbkowania DAC (maks.): 61,44 MS/s
  • Rozdzielczość DAC: 12 bitów
  • Częstotliwość próbkowania hosta (16b): 61,44 MS/s
  • Dokładność częstotliwości: ± 2,0 ppm
  • Z odblokowanym GPS TCXO: ± 75 ppb
  • Z zablokowanym GPS TCXO: <1 ppb
• Interfejs USB 3.0
• Sterownik USRP Hardware Driver 3.9.2 (lub nowszy)
• Oprogramowanie GNU Radio, C++ lub Python API
• Zasilanie: 6 V DC
• Temperatura pracy: 0 do 45°C
• Wymiary: 97 x 155 x 15 mm
• Waga: 350 g

W zestawie

• Płytka USRP B210
• Przewód USB 3.0
• Zasilacz
