ID: 1199025
75,35 zł
Brutto

61,26 zł Netto

Miniaturowy czujnik zbliżeniowy lidar wykrywający obiekty w zakresie od poniżej 1 mm do 50 cm, generując sygnał PWM proporcjonalny do odległości. Działa w zakresie 3–5,5 V, pobiera 30 mA, posiada pin ENABLE do trybu uśpienia oraz złącze 3-pin JST SH i diodę sygnalizacyjną. Dzięki odporności na wpływ koloru, przezroczystości i oświetlenia świetnie sprawdza się w robotyce, automatyce i interfejsach bezdotykowych. Pololu 5472

4 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

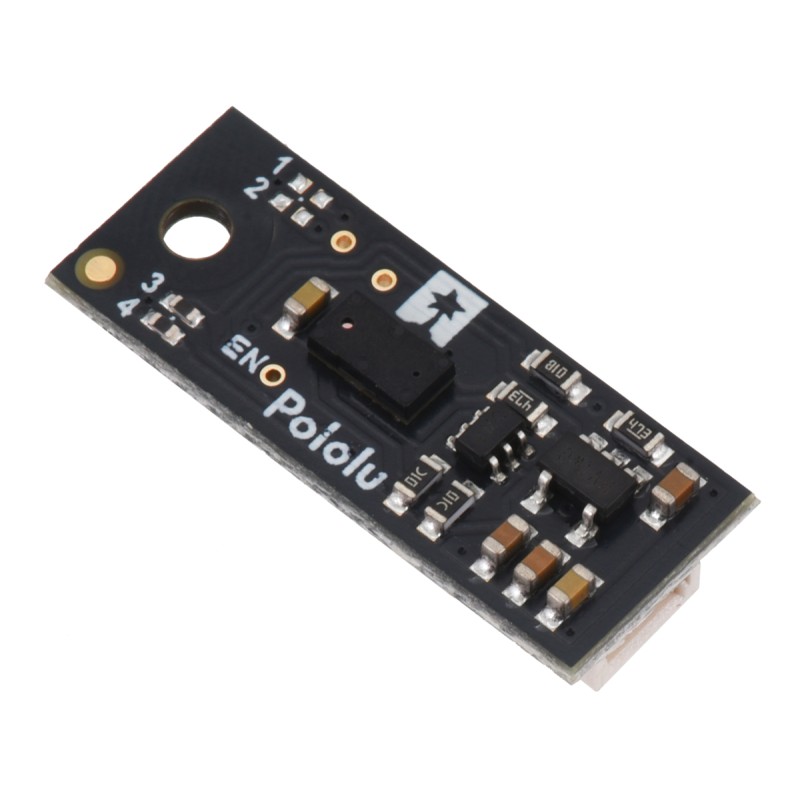

Miniaturowy czujnik zbliżeniowy oparty na technologii lidar umożliwia wykrywanie obiektów w odległości do 50 cm. Dzięki zastosowaniu technologii lidar, działanie czujnika nie zależy od koloru, przezroczystości ani oświetlenia otoczenia.

Czujnik precyzyjnie mierzy czas powrotu emitowanych impulsów światła laserowego (940 nm), co czyni go znacznie dokładniejszym niż tradycyjne czujniki odbiciowe. Brak konieczności bezpośredniego kontaktu z obiektem zwiększa trwałość i niezawodność całego układu. Generuje cyfrowy sygnał wyjściowy, który, podobnie jak sygnał sterujący serwomechanizmami, zmienia szerokość impulsu w zależności od wykrytej odległości.  Minimalny zasięg detekcji wynosi poniżej 1 mm, co umożliwia dokładne wykrywanie nawet bardzo bliskich przeszkód.

0J11154.600.png?317c1bd99642d39c901be45632d627f6
0J13425.550.jpg?5188acaac7f2ff1f3084b4203c54f0e6

Czujnik działa w zakresie napięć od 3 do 5,5 V, co umożliwia jego łatwą integrację z popularnymi platformami mikrokontrolerów. Typowy pobór prądu wynosi 30 mA podczas pracy oraz tylko 0,4 mA w trybie uśpienia. Pin ENABLE umożliwia wprowadzenie sensora w tryb oszczędzania energii. Urządzenie posiada boczne złącze 3-pin JST SH, zgodne z gotowymi przewodami JST SH, ułatwiającymi szybkie prototypowanie. Dodatkowo, na płytce znajduje się dioda LED, która świeci się w momencie wykrycia obiektu, zapewniając wizualne potwierdzenie działania.

Czujnik doskonale sprawdzi się w robotyce mobilnej jako czujnik przeszkód lub element bezdotykowego interfejsu użytkownika. Może również pełnić funkcję licznika lub czujnika obecności w automatyce domowej i przemysłowej. Jego małe rozmiary pozwalają na montaż w trudno dostępnych miejscach. Dzięki szerokiemu zakresowi temperatur i niezawodnej konstrukcji, czujnik jest odpowiedni zarówno do prototypów, jak i zastosowań końcowych. Wysoka częstotliwość odświeżania (142 Hz) zapewnia szybkie reagowanie na zmiany w otoczeniu.

Właściwości

  • Maksymalny zasięg wykrywania: 50 cm
  • Minimalny zasięg: poniżej 1 mm
  • Częstotliwość odświeżania: min. 142 Hz (co 7 ms)
  • Typ wyjścia: sygnał cyfrowy PWM (o zmiennej szerokości impulsu)
  • Kąt widzenia: ok. 10° (może się zmieniać w zależności od warunków)
  • Źródło światła: laser VCSEL 940 nm, klasa 1 (bezpieczny dla oczu)
  • Złącze: boczne JST SH 3-pin (kompatybilne z 3-pinowymi przewodami JST SH)
  • Opcjonalny pin ENABLE do sterowania trybem niskiego poboru prądu
  • Napięcie zasilania: 3,0 V do 5,5 V
  • Pobór prądu: 30 mA, 0,4 mA w trybie uśpienia
  • Wymiary: 22,9 × 8,9 × 5,2 mm
  • Masa: 0,5g
1199025

Cechy

Interfejs
PWM
Rodzaj czujnika
Laserowy
Odległość min.
1 mm
Odległość maks.
50 cm
