Rozdzielacz magistrali I2C umożliwiający podłączenie wielu modułów peryferyjnych do jednego interfejsu I2C, wyposażony w złącza Qwire zgodne z Qwiic i STEMMA QT, złącze KAmod oraz wyprowadzenia goldpin. Kamami KAmod I2C Hub Qwire

Brak terminu dostawy
Obecnie brak na stanie

Opis

Rozdzielacz KAmod I2C Hub Qwire przeznaczony do rozbudowy magistrali I2C w projektach opartych na mikrokontrolerach i platformach prototypowych. Moduł umożliwia równoległe podłączenie kilku czujników, modułów komunikacyjnych lub innych urządzeń peryferyjnych do jednego interfejsu I2C bez konieczności stosowania dodatkowego okablowania lub płytek pośrednich.

Płytka wyposażona została w cztery złącza I2C Qwire w standardzie JST SH 4-pin 1 mm, kompatybilne z systemami Qwiic oraz STEMMA QT, co umożliwia szybkie i beznarzędziowe łączenie modułów. Dodatkowo zastosowano złącze I2C zgodne ze standardem KAmod do bezpośredniego podłączania modułów rozszerzających z tej serii oraz listwę goldpin o rastrze 2.54 mm, udostępniającą sygnały magistrali I2C oraz linie zasilania.

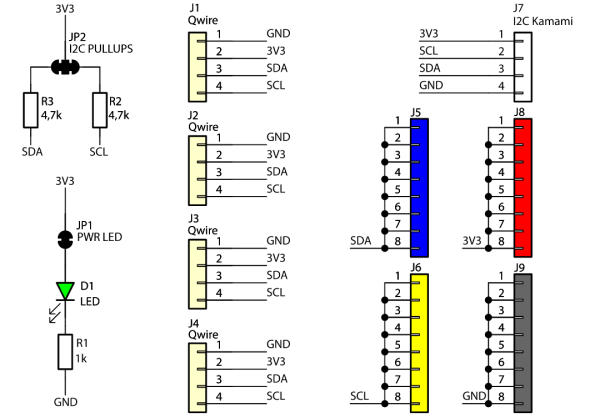

Na płytce znajdują się rezystory podciągające 4.7 kΩ dla linii SDA i SCL, które można niezależnie odłączać za pomocą zworek, co ułatwia integrację z istniejącymi systemami posiadającymi własne rezystory podciągające. Obecność diody LED sygnalizującej zasilanie pozwala na szybką diagnostykę pracy układu, a możliwość jej odłączenia umożliwia ograniczenie poboru prądu w aplikacjach energooszczędnych. Moduł nie zawiera aktywnego układu sterującego, dlatego nie umożliwia jednoczesnego podłączenia urządzeń o identycznych adresach I2C.

Właściwości

  • Liczba złączy I2C Qwire: 4
  • Typ złączy Qwire: JST SH 4-pin 1 mm
  • Kompatybilność złączy: Qwiic, STEMMA QT
  • Złącze I2C KAmod: Obecne
  • Złącze goldpin: Raster 2.54 mm
  • Wyprowadzenia goldpin: SCL, SDA, 3.3 V, GND
  • Rezystory podciągające I2C: 4.7 kΩ
  • Możliwość odłączenia rezystorów podciągających: Tak
  • Dioda LED sygnalizacji zasilania: Tak
  • Możliwość odłączenia diody LED: Tak
  • Układ aktywny sterujący magistralą: Brak
  • Wymiary: 24 x 37 mm
