Płytka programująca przeznaczona do szybkiego i wygodnego programowania modułów ESP bez konieczności lutowania, dzięki zastosowaniu sprężynowych pinów. Obsługuje szeroką gamę modułów, w tym ESP32, ESP32-S2, ESP32-S3 oraz ESP32-C6, a po zamontowaniu układu może pełnić funkcję mini zestawu deweloperskiego. Wbudowany konwerter USB–UART oraz interfejs USB-C zapewniają szybkie i stabilne programowanie oraz komunikację z komputerem. Espressif Systems ESP-Module-Prog-1

24h
Dostępny
Dostępna ilość: 3

Opis

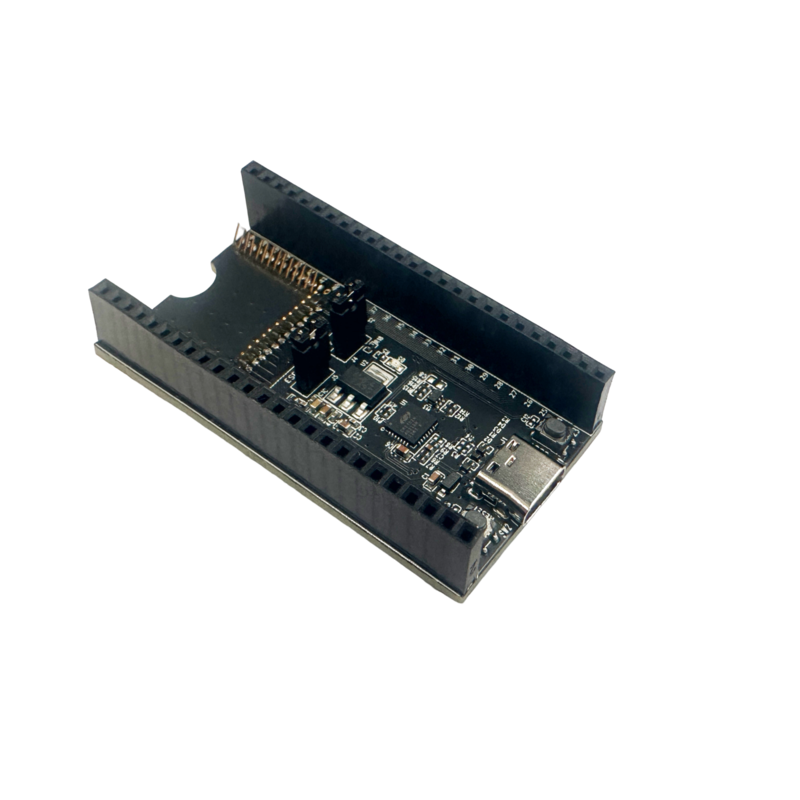

ESP-Module-Prog-1 to profesjonalna płytka programująca firmy Espressif, przeznaczona do wygodnego i szybkiego programowania modułów ESP bez konieczności lutowania. Urządzenie umożliwia bezpośrednie podłączenie modułów poprzez sprężynowe piny, które dopasowują się do wyprowadzeń. Dzięki temu znacząco upraszcza proces testowania i programowania układów w środowisku prototypowym oraz produkcyjnym. Płytka może działać jako samodzielne narzędzie lub w połączeniu z dedykowanymi płytkami. Jedną z największych zalet urządzenia jest jego wszechstronność, ponieważ obsługuje szeroką gamę modułów, takich jak ESP32-WROOM, ESP32-S2, ESP32-S3 oraz ESP32-C6. Po zamontowaniu modułu, płytka może pełnić funkcję mini zestawu deweloperskiego, podobnie jak klasyczne DevKity. Wbudowany konwerter USB–UART umożliwia szybkie przesyłanie danych oraz programowanie z prędkością do 3 Mbps. Dzięki temu proces wgrywania firmware jest szybki i stabilny.


Płytka została wyposażona w standardowe złącza żeńskie o rastrze 2.54 mm, które zapewniają dostęp do wszystkich sygnałów modułu. Dodatkowo dostępna jest możliwość konfiguracji pinów startowych za pomocą złącza J4, co pozwala na dostosowanie trybu pracy układu. Wbudowany stabilizator LDO 5 V do 3,3 V zapewnia odpowiednie zasilanie dla modułów ESP. Urządzenie oferuje także przyciski BOOT oraz RESET, które umożliwiają łatwe wejście w tryb programowania oraz restart systemu. Dioda Power On LED informuje o obecności zasilania, co ułatwia diagnostykę. Dodatkowo złącze J5 pozwala na pomiar poboru prądu, co jest szczególnie istotne podczas optymalizacji zużycia energii w projektach IoT. ESP-Module-Prog-1 to idealne narzędzie dla inżynierów, producentów oraz hobbystów, którzy potrzebują niezawodnego i wygodnego rozwiązania do programowania oraz testowania modułów ESP. Sprawdza się zarówno w laboratorium, jak i w środowisku produkcyjnym.

Właściwości

  • Typ urządzenia: płytka programująca (flashing mainboard) dla modułów ESP
  • Kompatybilność modułów:
    • ESP32-WROOM-32, ESP32-WROOM-32D, ESP32-WROOM-32U
    • ESP32-SOLO-1
    • ESP32-WROOM-32E, ESP32-WROOM-32UE
    • ESP32-S2-SOLO, ESP32-S2-SOLO-U, ESP32-S2-SOLO-2, ESP32-S2-SOLO-2U
    • ESP32-S3-WROOM-1, ESP32-S3-WROOM-1U, ESP32-S3-WROOM-2
    • ESP32-C6-WROOM-1, ESP32-C6-WROOM-1U
  • System montażu: sprężynowe piny dopasowane do wyprowadzeń modułów
  • Złącza: żeńskie goldpiny 2.54 mm (pełny dostęp do sygnałów modułu)
  • Konwerter USB–UART: do 3 Mbps
  • Interfejs USB: USB Type-C (zasilanie i komunikacja)
  • Układ zasilania: stabilizator 5 V do 3,3 V
  • Dioda LED: 3.3 V Power On LED (sygnalizacja zasilania)
  • Przyciski: BOOT (tryb programowania), RESET
  • Złącze J4: konfiguracja pinów startowych
  • Złącze J5: pomiar poboru prądu
  • Możliwość pracy jako mini zestaw deweloperski po zamontowaniu modułu
  • Wymiary: 64,3 x 31,5 mm
