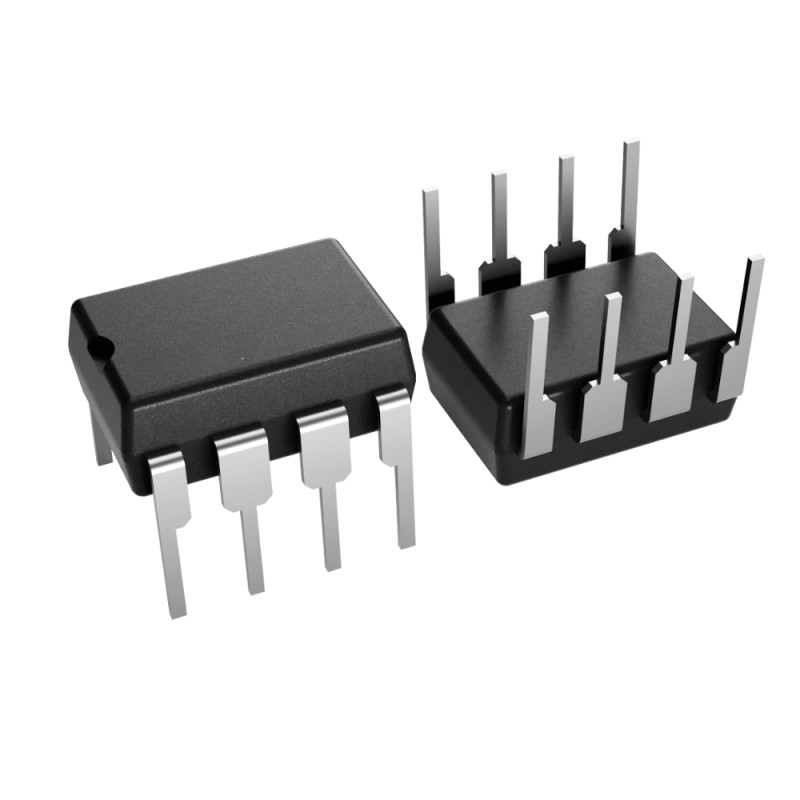

LM311P - Układ scalony komparatora napięcia

Opis

LM311P to szybki, precyzyjny komparator napięcia przeznaczony do porównywania sygnałów analogowych i generowania wyjścia cyfrowego. Układ charakteryzuje się wysoką szybkością działania oraz szerokim zakresem napięcia zasilania, dzięki czemu może pracować zarówno w systemach analogowych, jak i cyfrowych.

Komparator posiada wyjście typu open collector, co umożliwia współpracę z różnymi poziomami logicznymi oraz sterowanie elementami o większym prądzie, takimi jak przekaźniki czy lampy. Może przełączać napięcia do 50 V przy prądzie do 50 mA .

Układ umożliwia także regulację offsetu oraz posiada wejście strobe, które pozwala na sterowanie stanem wyjścia niezależnie od sygnałów wejściowych.

Właściwości

• Typ: komparator napięcia
• Obudowa: DIP-8 (PDIP)
• Czas odpowiedzi: ok. 115–165 ns
• Napięcie zasilania: do 36 V (lub ±18 V)
• Zakres napięcia wejściowego: do ±15 V
• Maks. napięcie różnicowe: ±30 V
• Wyjście: open collector (NPN)
• Prąd wyjściowy: do 50 mA (możliwość sterowania przekaźnikami, lampami)
• Niski prąd wejściowy (rzędu nA)
• Wejście strobe oraz możliwość regulacji offsetu
• Kompatybilność z logiką TTL, DTL, RTL i MOS
• Temperatura pracy: 0°C do +70°C
