KAmodLVC - 8-bitowy dwukierunkowy konwerter poziomów napięć ST2378
ID: 63662
5906623433094
6,56 €
Brutto
5,33 € Netto
8-bitowy dwukierunkowy konwerter poziomów napięć z układem ST2378 firmy STMicroelectronics, 13 Mb/s, 1,8-5,5 V
Opis
Moduł KAmodLVC, z układem ST2378, jest 8-bitowym, dwukierunkowym konwerterem poziomów napięć. Układ można wykorzystać do łączenia dwóch systemów cyfrowych pracujących z różnymi napięciami zasilającymi (od 1,8 V do 5,5 V). Wyprowadzenie OE pozwala przełączyć układ ST2378 w stan nieaktywny (w stanie tym pobór prądu jest mniejszy niż 1 µA, wszystkie linie I/O przechodzą w stan wysokiej impedancji).
Właściwości
- Dwukierunkowa konwersja poziomów napięć, bez konieczności przełączania kierunku
- Zakres poziomów napięć zasilających:
- VL = 1,71 V do VCC
- VCC = 1,71 V do 5,5 V - Maksymalna szybkość transmisji danych: 13 Mb/s (1,8 V < VL < VCC < 5,5 V)
- Wyjście OE przystosowane do sterowania poziomami TTL5V
- Duża odporność na ESD
- Wbudowane zabezpieczenie przeciw przepięciowe 15kV (na liniach I/OVCC)
Schemat
Publikacje
63662
Cechy
- Ilość kanałów
- 8
- Napięcie na stronie A
- 1,71 - 5,5 V
- Napięcie na stronie B
- 1,71 - 5,5 V
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Zestaw 10 szt. przewodów połączeniowych niebieskich żeńsko-żeńskich o długości 25 cm. CAB_F-F(10-25-B)
1,25 € 24hDostępna ilość: 273 DostępnyZestaw 10 szt. przewodów połączeniowych zielonych żeńsko-żeńskich o długości 25 cm.. CAB_F-F(10-25-R)
1,25 € 24hDostępna ilość: 298 DostępnyZestaw 10 szt. przewodów połączeniowych zielonych żeńsko-żeńskich o długości 25 cm. CAB_F-F(10-25-G)
1,32 € 24hDostępna ilość: 58 Dostępny- 8-bit dual supply 1.71V to 5.5V level translator with I/O VCC ±15KV ESD protection, TSSOP201,77 € Brak terminu dostawy
Brak towaru
Zestaw 10 szt. przewodów połączeniowych żółtych żeńsko-żeńskich o długości 25 cm. CAB_F-F(10-25-Y)
1,35 € 24hDostępna ilość: 63 DostępnyZestaw 10 szt. przewodów połączeniowych białych żeńsko-żeńskich o długości 25 cm. CAB_F-F(10-25-W)
1,46 € 24hDostępna ilość: 17 DostępnyZestaw 40 szt. przewodów połączeniowych męsko-żeńskich, w różnych kolorach o długości 17 cm. CAB_M-F(40-17-Rainbow)
1,47 € Brak terminu dostawy Brak towaru
Moduł z 4-bitowym, dwukierunkowym konwerterem poziomów napięć. Pozwala na połączenie interfejsów cyfrowych o różnych napięciach pracy. KAmodNTS0104PW
4,56 € 24hDostępna ilość: 405 Dostępny
Produkty z tej samej kategorii (16)
Moduł zaprojektowany do filtracji sygnałów elektrycznych. Wykorzystuje filtr LC, który składa się z cewki i kondensatora, aby eliminować zakłócenia i niepożądane składowe z sygnału elektrycznego. Może filtrować sygnały o napięciu do 30 V i natężeniu prądu do 3 A
2,76 € 24hDostępna ilość: 10 DostępnyKonwerter poziomów logicznych pozwalający np. na dołączanie systemów pracujących przy niższym napięciu do tych, które zasilane są napięciem wyższym. Konwertowane napięcia: 1,8V, 2,8V, 3,3V, 5V, 4 kanały. SparkFun BOB-12009
3,74 € 24hDostępna ilość: 9 DostępnyModuł z konwerterem poziomów napięć 3,3 V - 5 V przeznaczony do zastosowania w systemie Qwiic. Ma wbudowaną przetwornicę Step Up zapewniającą zasilanie z napięciem 5 V i prądem do 100 mA. SparkFun SPX-17238
Cena podstawowa8,94 €6,18 € 24hDostępna ilość: 6 DostępnyNiewielki moduł z konwerterem poziomów napięć, który umożliwia łatwą konwersję sygnałów z 3.3V na 5V. Jest kompatybilny z szeroką gamą pasków LED, takich jak NeoPixel. Dzięki łatwej instalacji bez lutowania, obsługuje do dwóch linii sygnałowych, zapewniając płynne działanie LED-ów przy częstotliwości do 10 MHz. Adafruit 6066
5,70 € 24hDostępna ilość: 3 DostępnyModuł z konwerterem poziomów napięć z 5 V do 3,3 V przeznaczony do zastosowania w systemie STEMMA QT/Qwiic. Ma wbudowany stabilizator napięcia 3,3 V o wydajności do 500 mA. Adafruit 5637
4,06 € 24hDostępna ilość: 8 Dostępny8-kanałowy konwerter poziomów napięć pozwalający na połączenie systemów pracujących z poziomem napięć 1,8 V, 2,5 V, 3,3 V oraz 5 V. SparkFun BOB-19626

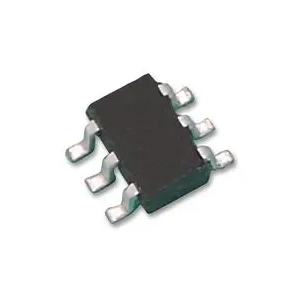

5,64 € 24hDostępna ilość: 1 DostępnySN74LVC1T45DRLR od Texas Instruments to jednokanałowy, dwukierunkowy translator poziomu napięcia, obsługujący zakres od 1,65 V do 5,5 V, idealny do konwersji sygnałów w systemach mikroprocesorowych i urządzeniach mobilnych. Dzięki automatycznemu wykrywaniu kierunku transmisji i kompaktowej obudowie SMD SOT-5X3, układ jest łatwy w implementacji i doskonale sprawdza się w ograniczonych przestrzeniach montażowych.
