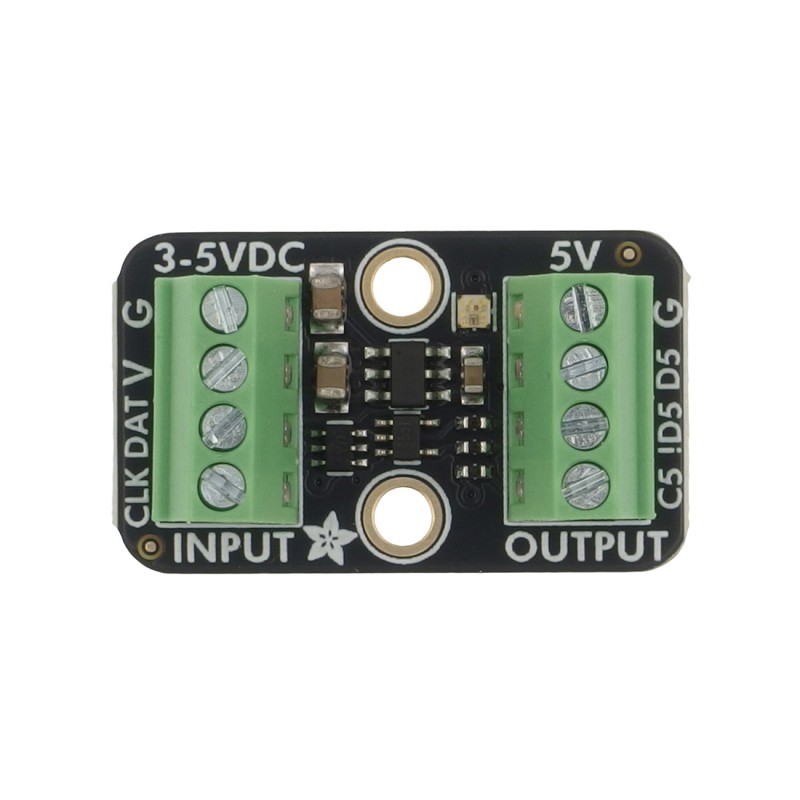

Pixel Shifter - moduł z konwerterem poziomów napięć dla NeoPixel
ID: 1195184
5906623498802
22,60 zł
Brutto
18,37 zł Netto
Niewielki moduł z konwerterem poziomów napięć, który umożliwia łatwą konwersję sygnałów z 3.3V na 5V. Jest kompatybilny z szeroką gamą pasków LED, takich jak NeoPixel. Dzięki łatwej instalacji bez lutowania, obsługuje do dwóch linii sygnałowych, zapewniając płynne działanie LED-ów przy częstotliwości do 10 MHz. Adafruit 6066
Opis
Adafruit Pixel Shifter to proste i niskokosztowe rozwiązanie zaprojektowane z myślą o ułatwieniu pracy z NeoPixelami oraz innymi paskami LED adresowalnymi. LED-y kompatybilne z NeoPixelami wymagają precyzyjnych poziomów napięcia, aby działały poprawnie, a wiele urządzeń z logiką 3.3V, takich jak RP2040, ESP32/ESP8266, STM32, SAMD, Raspberry Pi i inne, może mieć z tym problemy. Pixel Shifter rozwiązuje ten problem, łatwo przesyłając sygnał z 3.3V na wymagany poziom logiki 5V, zapewniając płynne działanie Twoich ustawień LED bez potrzeby skomplikowanego układu lub płytek stykowych.
To kompaktowe urządzenie zawiera niewielki generator napięcia 5V, dwa przetworniki sygnału oraz inwerter, co zapewnia kompatybilność z szeroką gamą pasków LED. Zostało zaprojektowane tak, aby można było je łatwo podłączyć bez lutowania, wystarczy podać zasilanie 3-5V (kilka miliamperów), a urządzenie automatycznie przekształci sygnały na odpowiednie poziomy napięcia, co czyni je idealnym rozwiązaniem do Twoich projektów LED.
Adafruit Pixel Shifter obsługuje do dwóch linii sygnałowych i posiada wyjście z odwróconym sygnałem, co zapewnia kompatybilność z różnymi typami LED-ów. Obsługuje częstotliwości sygnału do 10 MHz, co sprawia, że jest w pełni kompatybilny z częstotliwością sygnału 800KHz, jaką wymagają większość NeoPixel oraz podobnych pasków LED. Dodatkowo, urządzenie wyposażono w złącza terminalowe 2,54 mm, co ułatwia okablowanie, obsługując przewody o grubości od 18AWG do 26AWG.
Właściwości
- Konwertuje sygnał z 3.3V na 5V, umożliwiając prawidłowe działanie LED-ów NeoPixel i innych
- Obsługuje do dwóch linii sygnałowych i posiada wyjście z odwróconym sygnałem
- Wbudowany generator napięcia 5V oraz dwa przetworniki sygnału i inwerter
- Zasilanie 3 do 5V (kilka miliamperów)
- Obsługuje częstotliwości sygnału do 10 MHz (w tym 800KHz dla NeoPixel)
- Złącza terminalowe 2,54 mm" do łatwego podłączenia (obsługuje przewody 18AWG-26AWG)
- Brak potrzeby lutowania - szybkie połączenie bez konieczności użycia płytek stykowych
1195184
Cechy
- Ilość kanałów
- 2
- Napięcie na stronie A
- 3,3 V
- Napięcie na stronie B
- 5 V
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
