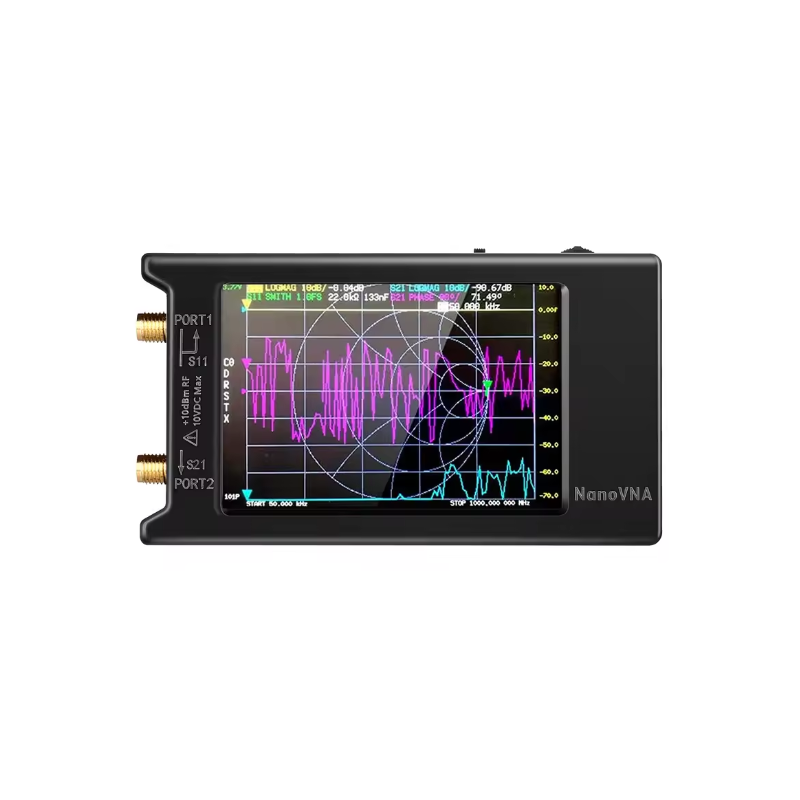

Przenośny analizator sieci VNA z 4-calowym ekranem dotykowym, umożliwiający precyzyjne pomiary w zakresie od 10 kHz do 1,5 GHz. Dzięki dobrej dynamice, metalowej obudowie i obsłudze pomiarów S11 oraz S21, stanowi wszechstronne narzędzie do analizy anten i torów RF zarówno w terenie, jak i w laboratorium. nanoVNA-H4

24h
Dostępny
Dostępna ilość: 3

Opis

NanoVNA-H4 to kompaktowy, przenośny wektorowy analizator sieci z 4-calowym kolorowym ekranem dotykowym LCD, umożliwiający pomiar w szerokim zakresie częstotliwości od 10 kHz do 1,5 GHz. Dzięki zastosowaniu rozszerzonego algorytmu czułości i układu Si5351, urządzenie zapewnia doskonałą dynamikę w różnych pasmach częstotliwości – nawet do 70 dB w zakresie od 50 kHz do 300 MHz. Wbudowany akumulator o pojemności 1950 mAh pozwala na długą pracę w terenie bez potrzeby ładowania, a alternatywne zasilanie przez port USB-C zwiększa jego elastyczność.

Urządzenie jest idealne do analizy parametrów antenowych i pomiarów S11 oraz S21 w metodzie TX/RX (z ręcznym przełączaniem portów). Dzięki oprogramowaniu NanoVNA-Saver możliwe jest połączenie z komputerem, eksport danych w formacie Touchstone i dalsza analiza w programach symulacyjnych RF. Metalowa obudowa ekranowana ogranicza wpływ zakłóceń zewnętrznych, co przekłada się na większą dokładność pomiarów. To narzędzie zarówno dla hobbystów, jak i profesjonalistów szukających mobilnego analizatora anten.

Właściwości

  • Zakres częstotliwości pomiaru: 10 kHz do 1,5 GHz
  • Dynamika: 70 dB (50 kHz – 300 MHz), 60 dB (300 MHz – 900 MHz), 40 dB (900 MHz – 1,5 GHz)
  • Wyjście RF: 0 dBm (±2 dBm)
  • Port SWR: < 1,1
  • Wyświetlacz: 3,9” TFT (320 x 480)
  • Interfejs komunikacyjny: USB typu C (tryb CDC - szeregowy)
  • Kompatybilność z NanoVNA-Saver (PC)
  • Zasilanie: USB 5V / 200 mA lub wbudowany akumulator Li-Ion 1950 mAh
  • Maksymalny prąd ładowania: 1 A
  • Obudowa: ABS
  • Wymiary: 75 x 133 x 18 mm

W zestawie

  • NanoVNA-H4 (z akumulatorem 1950 mAh)
  • Kabel USB typu C
  • 2 x kabel RF RG316 SMA męski–męski, 15 cm
  • Zestaw kalibracyjny SMA męski – OPEN
  • Zestaw kalibracyjny SMA męski – SHORT
  • Zestaw kalibracyjny SMA męski – LOAD
