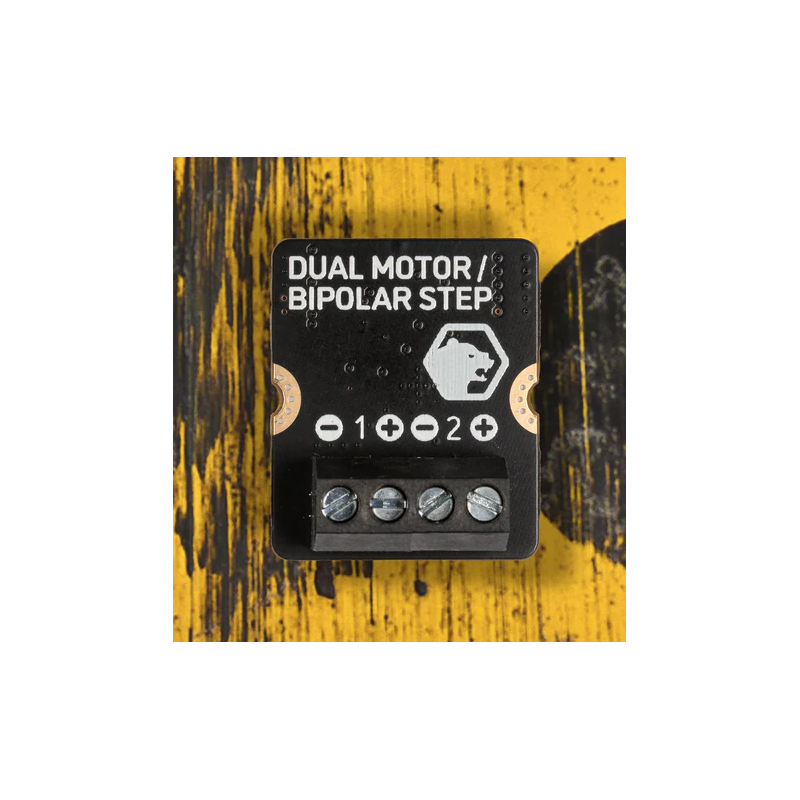

Dual Motor/Bipolar Stepper Module - sterownik silników DC/krokowych dla Yukon
ID: 1202078
86,31 zł
Brutto
70,17 zł Netto
Kompaktowy sterownik silników przeznaczony do pracy z platformą Pimoroni Yukon, umożliwiający obsługę dwóch silników DC lub jednego bipolarnego silnika krokowego. Zastosowany układ DRV8424P zapewnia stabilne sterowanie przy napięciu zasilania od 5 do 17 V oraz prądzie do 1,6 A ciągłego na kanał. Moduł oferuje regulowane ograniczenie prądu, zabezpieczenia termiczne i detekcję błędów. Pimoroni PIM693
Opis
Dual Motor/Bipolar Stepper Module to wszechstronny moduł sterownika silników przeznaczony do projektów opartych na platformie Pimoroni Yukon. Umożliwia on sterowanie dwoma silnikami szczotkowymi DC lub jednym silnikiem krokowym bipolarnym, co czyni go bardzo elastycznym rozwiązaniem w różnorodnych zastosowaniach. Moduł został zaprojektowany z myślą o projektach hobbystycznych, edukacyjnych oraz półprofesjonalnych.
Dzięki zastosowaniu sterownika DRV8424P typu dual H-bridge możliwe jest precyzyjne i stabilne sterowanie napędem. Urządzenie obsługuje szeroki zakres napięcia wejściowego od 5 V do 17 V, co pozwala na łatwe dopasowanie do różnych źródeł zasilania. Każdy kanał może dostarczyć do 1,6 A prądu ciągłego oraz 2,24 A prądu szczytowego, co wystarcza do większości popularnych silników. Wbudowane czujniki temperatury i wykrywanie błędów zwiększają bezpieczeństwo pracy i chronią moduł przed uszkodzeniem. Regulowane ograniczenie prądu umożliwia precyzyjne dopasowanie parametrów do konkretnego silnika. Praktyczne złącza śrubowe znacznie ułatwiają montaż i podłączanie przewodów. Moduł jest w pełni zmontowany i nie wymaga lutowania, dzięki czemu można go od razu użyć po wyjęciu z opakowania. Doskonale sprawdzi się w robotach, maszynach CNC, ploterach czy innych projektach mechatronicznych.
Właściwości
- Sterownik: DRV8424P dual H-bridge
- Obsługa: 2 × silnik DC szczotkowy lub 1 × silnik krokowy bipolarny
- Napięcie zasilania: 5 do 17 V
- Prąd wyjściowy: do 1,6 A ciągły / 2,24 A szczytowy na kanał
- Regulowane ograniczenie prądu: 0,16 A do 2,24 A
- Wbudowane czujniki temperatury i wykrywanie błędów
- Złącza śrubowe do podłączania silników
- Kompatybilność: Pimoroni Yukon
- Wymiary: 24 × 20 × 13,7 mm
1202078
Cechy
- Prąd wyjściowy
- 1,6 A
- Ilość kanałów
- 2
- Napięcie zasilania od
- 5 V
- Napięcie zasilania do
- 17 V
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
