Quad Servo Module Regulated - 4-kanałowy sterownik serw dla Yukon (z przetwornicą)
ID: 1202075
769894024744
87,79 zł
Brutto
71,37 zł Netto
Moduł do systemu Pimoroni Yukon, pozwalający na jednoczesne sterowanie czterema serwomechanizmami. Wyposażony jest w stabilizowane zasilanie z regulowanym napięciem 5 V, 6 V lub 7,4 V oraz przetwornicę step-down TPS54A24, obsługując prąd ciągły do 5 A i szczytowy do 10 A. Moduł ma wbudowane czujniki temperatury i sygnał statusu zasilania, co zwiększa bezpieczeństwo użytkowania. Pimoroni PIM696
Opis

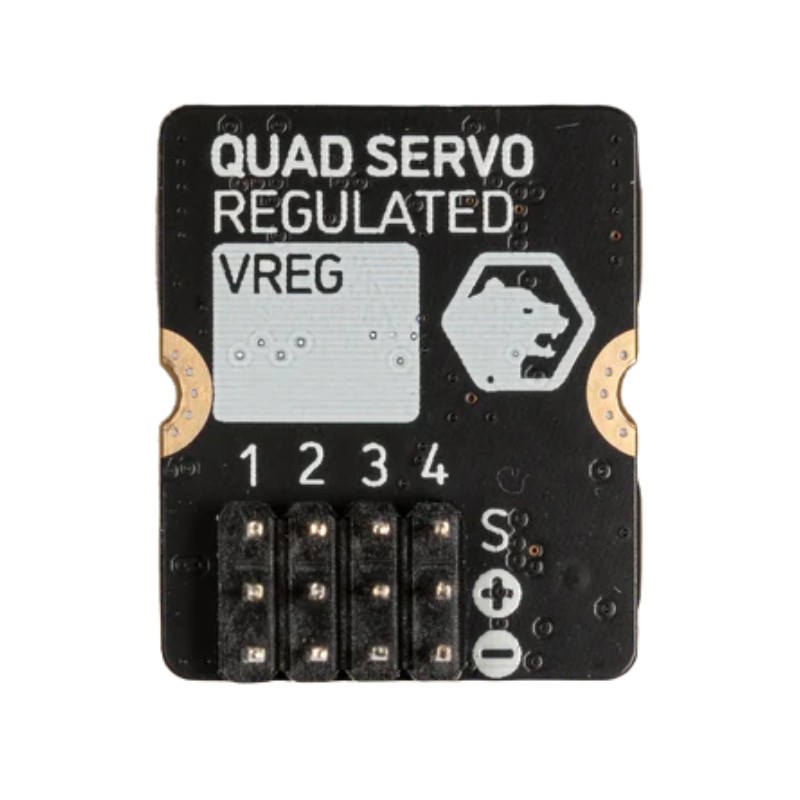

Quad Servo Module to w pełni zmontowany moduł rozszerzeń przeznaczony do systemu Pimoroni Yukon, który umożliwia jednoczesne sterowanie czterema standardowymi serwomechanizmami. Dzięki zastosowaniu stabilizowanego zasilania oraz wydajnej przetwornicy TPS54A24, moduł zapewnia wysoką niezawodność nawet w wymagających projektach robotycznych. Domyślnie generuje on napięcie 5 V, jednak użytkownik może łatwo przełączyć je na 6 V lub 7.4 V, przecinając odpowiednie ścieżki na spodzie płytki. Takie rozwiązanie pozwala na dopasowanie napięcia do większości dostępnych na rynku serw, w tym modeli o zwiększonym zakresie pracy.
Moduł oferuje także wysoki prąd ciągły 5 A (oraz chwilowy do 10 A), co umożliwia obsługę nawet czterech serw dużej mocy. Wbudowane czujniki temperatury oraz sygnał „power good” zwiększają bezpieczeństwo i pozwalają na bieżąco monitorować stan obciążenia. Moduł jest gotowy do pracy bez konieczności lutowania, co znacząco skraca czas przygotowania projektu. Dzięki kompatybilności z platformą Yukon idealnie nadaje się do konstrukcji robotów kroczących, manipulatorów, chwytaków, a także instalacji kreatywnych wymagających precyzyjnego sterowania ruchem. Solidne wyprowadzenia umożliwiają pewne podłączenie serwomechanizmów, a kompaktowa budowa sprawia, że moduł łatwo mieści się nawet w niewielkich obudowach. Jest to doskonałe rozwiązanie zarówno dla hobbystów, jak i twórców zaawansowanych robotów.
Właściwości
- 4 zestawy pinów do podłączenia standardowych 3-pinowych serwomechanizmów
- Wydajna przetwornica TPS54A24 (step-down)
- Regulowane napięcie wyjściowe: 5 V / 6 V / 7.4 V (poprzez przecięcie ścieżek)
- Prąd ciągły: 5 A, prąd szczytowy: 10 A
- Obszar oznaczenia wybranego napięcia (VREG)
- Wbudowane czujniki temperatury i statusu zasilania (power good)
- W pełni zmontowany, nie wymaga lutowania
- W pełni kompatybilny z platformą Pimoroni Yukon
- Wymiary: 24 × 20 × 13.9 mm
