ID: 1206341
239,90 zł
Brutto

195,04 zł Netto

Panel HMI z wydajnym układem ESP32-P4 i dodatkowym modułem ESP32-C6, oferujący łączność Wi-Fi 6 oraz Bluetooth 5.3 do zastosowań IoT, automatyki i systemów AIoT. Urządzenie wyposażono w 10.1-calowy ekran IPS o rozdzielczości 1024 × 600 px z pojemnościowym panelem dotykowym obsługującym do 5 punktów dotyku, zapewniając wygodną i płynną obsługę interfejsu. Dzięki 32 MB PSRAM, 16 MB Flash oraz wsparciu dla LVGL, Arduino IDE i ESP-IDF panel umożliwia tworzenie rozbudowanych aplikacji graficznych i systemów sterowania. Elecrow DHE04310D

4 tyg.
Oczekiwanie na dostawę

Opis

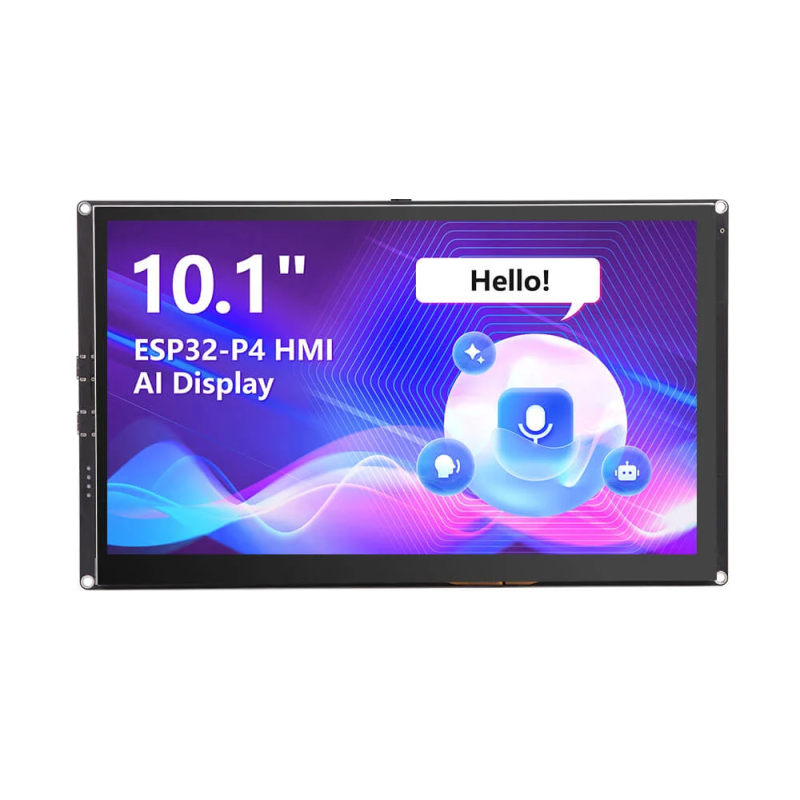

CrowPanel Advanced 10.1 inch to nowoczesny panel HMI oparty o wydajny układ ESP32-P4, zaprojektowany z myślą o zaawansowanych projektach IoT, automatyce przemysłowej, inteligentnym domu oraz aplikacjach AIoT. Urządzenie wykorzystuje architekturę RISC-V oraz dwurdzeniowy procesor pracujący z częstotliwością do 400 MHz, zapewniając wysoką wydajność przy jednoczesnym zachowaniu niskiego poboru energii. Dzięki zastosowaniu dodatkowego modułu ESP32-C6 panel oferuje stabilną łączność bezprzewodową w standardzie Wi-Fi 6 oraz Bluetooth 5.3. Duża ilość pamięci, obejmująca 16 MB Flash oraz 32 MB PSRAM, umożliwia płynną obsługę rozbudowanych interfejsów graficznych i aplikacji wykorzystujących sztuczną inteligencję.

Urządzenie zostało wyposażone w 10.1-calowy ekran IPS o rozdzielczości 1024 × 600 pikseli, który zapewnia szerokie kąty widzenia oraz wyraźny obraz. Pojemnościowy ekran dotykowy obsługuje wielodotyk do 5 punktów, dzięki czemu interakcja z interfejsem jest płynna i intuicyjna. Panel doskonale współpracuje z biblioteką LVGL oraz środowiskami programistycznymi Arduino IDE i ESP-IDF, co znacząco ułatwia tworzenie nowoczesnych interfejsów użytkownika. Dzięki jasności 400 cd/m² ekran pozostaje czytelny również w dobrze oświetlonych pomieszczeniach.


CrowPanel Advanced oferuje również zintegrowane funkcje AI, umożliwiające realizację projektów wykorzystujących rozpoznawanie twarzy, śledzenie obiektów czy analizę obrazu w czasie rzeczywistym. Opcjonalna kamera 2 MP MIPI-CSI pozwala na wdrażanie zaawansowanych aplikacji wizyjnych bez konieczności stosowania dodatkowych modułów obliczeniowych. Wbudowany system audio z kodekiem NS4168, mikrofonem oraz podwójnymi głośnikami umożliwia realizację projektów sterowania głosowego, inteligentnych asystentów oraz systemów komunikacji głosowej.

Panel został wyposażony w bogaty zestaw interfejsów komunikacyjnych i rozszerzeń, obejmujący USB-C, UART, I2C, GPIO, czytnik kart SD oraz złącza Crowtail. Konstrukcja z wymiennymi modułami bezprzewodowymi umożliwia obsługę wielu protokołów komunikacyjnych, takich jak Zigbee, Thread, Wi-Fi Halow czy LoRa. Dzięki temu urządzenie może zostać łatwo dostosowane do różnych środowisk IoT oraz automatyki przemysłowej. Obsługa wielu standardów komunikacyjnych sprawia, że panel doskonale nadaje się do budowy central sterowania inteligentnym domem, systemów monitoringu środowiskowego czy przemysłowych paneli operatorskich.

Właściwości

  • Układ główny: ESP32-P4NRW32
  • Procesor: ESP32-P4
  • Architektura: RISC-V
  • Procesor wysokiej wydajności HP: RISC-V 32-bit dual-core do 400 MHz
  • Procesor niskiego poboru mocy LP: RISC-V 32-bit single-core do 40 MHz
  • Pamięć systemowa: 768 KB L2MEM (HP)
  • Pamięć SRAM: 32 KB SRAM (LP)
  • Pamięć TCM: 8 KB
  • Pamięć PSRAM: 32 MB
  • Pamięć ROM: 128 KB ROM (HP)
  • Pamięć ROM LP: 16 KB ROM (LP)
  • Pamięć Flash: 16 MB
  • Obsługiwane środowiska programistyczne: ESP-IDF, Arduino IDE
  • Przekątna ekranu: 10.1 cala
  • Rozdzielczość ekranu: 1024 × 600 px
  • Typ wyświetlacza: IPS TFT
  • Panel dotykowy: pojemnościowy
  • Obsługa dotyku: pojedynczy dotyk oraz 5-punktowy multi-touch
  • Kąt widzenia: 178°
  • Jasność ekranu: 400 cd/m²
  • Głębia kolorów: 16.7M (8-bit)
  • Wbudowany moduł ESP32-C6-MINI-1
  • Łączność Wi-Fi: 2.4 GHz Wi-Fi 6, 802.11a/b/g/n
  • Bluetooth 5.3 oraz BLE
  • Obsługa dodatkowych protokołów: Zigbee, LoRa, nRF2401, Matter, Thread, Wi-Fi Halow (opcjonalnie)

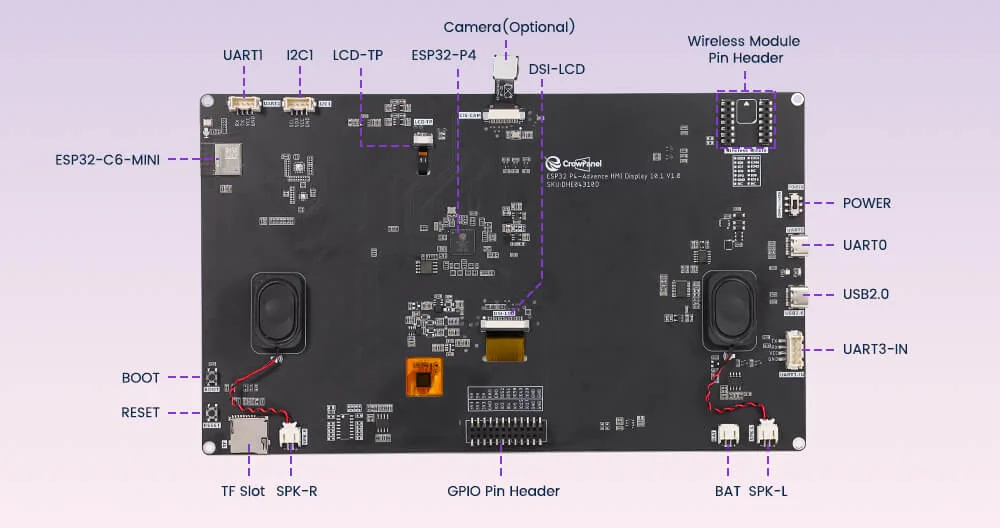

  • Interfejsy: USB 2.0, UART, I2C, GPIO, czytnik kart SD, złącze baterii, złącze głośnika, złącze kamery, złącza modułów
  • Podwójne porty USB-C
  • Złącza Crowtail obsługujące I2C oraz UART
  • Wbudowany wzmacniacz audio
  • Zarządzanie ładowaniem baterii
  • Konwerter USB-UART
  • Wbudowane mikrofony
  • Podwójne głośniki
  • Obsługa opcjonalnej kamery 2 MP MIPI-CSI
  • Wsparcie dla rozpoznawania twarzy i śledzenia obiektów
  • Złącze głośnika: BX-PH 2.0-2PWT
  • Liczba pinów złącza głośnika: 1 × 2P
  • Raster złącza głośnika: 2 mm
  • Wymiary złącza głośnika: 8 × 8.5 × 5.6 mm
  • Typ montażu złącza: SMT Right Angle
  • Przycisk Reset
  • Przycisk Boot
  • Przycisk zasilania On/Off
  • Wskaźnik zasilania PWR
  • Wskaźnik ładowania CHG
  • Metody montażu: otwory montażowe M3 3.2 mm, montaż panelowy, integracja z obudową
  • Temperatura pracy: od -20°C do 70°C
  • Temperatura przechowywania: od -30°C do 80°C
  • Zasilanie: 5 V / 2 A przez USB lub UART
  • Wymiary urządzenia: 248 × 147 mm

W zestawie

  • CrowPanel Advance ESP32-P4 Display 10.1 inch
  • Przewód USB-A do USB Type-C
  • Przewód Crowtail/Grove 4-pin DuPont
