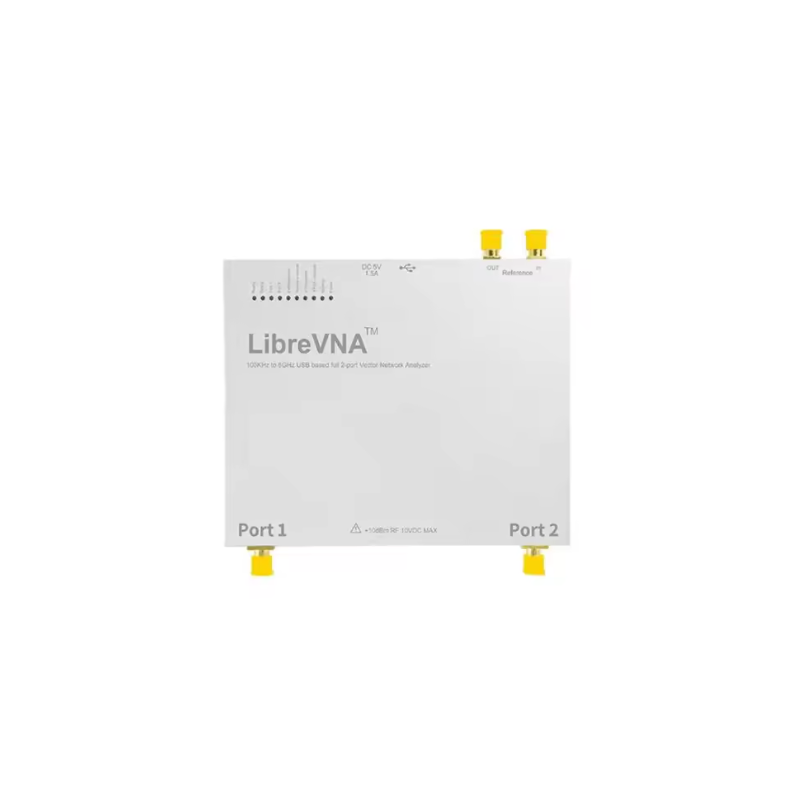

LibreVNA - 2-portowy wektorowy analizator sieci USB 100KHz-6GHz
ID: 1197033
5902186301993
2 748,58 zł
Brutto
2 234,62 zł Netto
2-portowy analizator sieci wektorowej działający w zakresie od 100 kHz do 6 GHz, umożliwiający szybki i precyzyjny pomiar parametrów S dzięki zastosowaniu FPGA i trzech 16-bitowych przetworników ADC. Oferuje dynamikę do 100 dB (do 3 GHz), obsługę systemów Windows/Linux/macOS oraz funkcje analizatora widma i generatora sygnału, co czyni go wszechstronnym narzędziem do zastosowań laboratoryjnych i terenowych. LibreVNA
Opis
LibreVNA to 2-portowy, wektorowy analizator sieci oparty na USB, stworzony z myślą o profesjonalnych pomiarach w szerokim zakresie częstotliwości od 100 kHz do 6 GHz. Projekt wykorzystuje trzy przetworniki ADC i układ FPGA do równoczesnego próbkowania i szybkiego przetwarzania sygnałów. Dzięki temu możliwy jest pomiar ponad 10 000 punktów pomiarowych z dwóch portów w czasie krótszym niż 1 sekunda. Zastosowanie precyzyjnych 16-bitowych przetworników ADC, niskoszumowej konstrukcji zasilania oraz solidnej obudowy aluminiowej CNC pozwala uzyskać dynamikę do 100 dB (do 3 GHz). LibreVNA oferuje pomiary wszystkich podstawowych parametrów: S11, S21, S12, S22, z dokładnością porównywalną z urządzeniami laboratoryjnymi. Należy jednak pamiętać, że przy częstotliwościach powyżej 3 GHz oraz poniżej 1 MHz, wydajność może się obniżyć. Urządzenie obsługuje systemy Windows, Linux i macOS (64-bit) i łączy się przez złącze USB-C. Dodatkowo oferuje funkcje analizatora widma i generatora sygnału, co czyni je wyjątkowo wszechstronnym narzędziem pomiarowym.
Uwaga!
- Powyżej 3 GHz i poniżej 1 MHz dokładność pomiaru ulega pogorszeniu.
- Efektywna dynamika spada do 70 dB przy 100 kHz.
- Użycie dokładniejszych kalibratorów pozwala na uzyskanie lepszych rezultatów pomiarowych.
Właściwości
- Zakres częstotliwości: 100 kHz do 6 GHz
- Liczba portów pomiarowych: 2 (SMA, żeńskie)
- Impedancja wejściowa: 50 Ω
- Zakres dynamiki: do 100 dB (do 3 GHz), min. 50 dB (do 6 GHz)
- Pomiar parametrów: S11, S21, S12, S22
- Liczba punktów pomiarowych: 2–4501
- Szybkość skanowania: do 4000 punktów < 500 ms (IFBW = 50 kHz)
- Pasmo pomiarowe: 10 Hz do 50 kHz
- Moc wyjściowa: od -40 dBm do 0 dBm
- Zasilanie: 5 V DC / 1,5 A (USB-C lub gniazdo 3,5 mm)
- Zużycie energii: ok. 7 W
- Interfejs komunikacji: USB-C
- Systemy operacyjne: Windows, Linux, macOS (64-bit)
- Zewnętrzne zegary odniesienia:
- Wejście: SMA (żeńskie), 10 MHz
- Wyjście: SMA (żeńskie), 10 MHz lub 100 MHz
- Dodatkowe funkcje:
- Prosty analizator widma (bez tłumienia lustrzanego)
- Niekalibrowany generator sygnału
- Wymiary: 122 x 98 x 16 mm
W zestawie
- Kabel USB
- Kabel USB do USB-C
- 2x kabel RF SMA męsko-męski SS405, 30 cm
- Zestaw kalibracyjny SMA męski – OPEN
- Zestaw kalibracyjny SMA męski – SHORT
- 2x zestaw kalibracyjny SMA męski – LOAD
- 2x złącze SMA żeńskie–żeńskie
- 2x złącze SMA męskie–męskie
