ID: 1201367
5902186333918
105,76 zł
Brutto

85,98 zł Netto

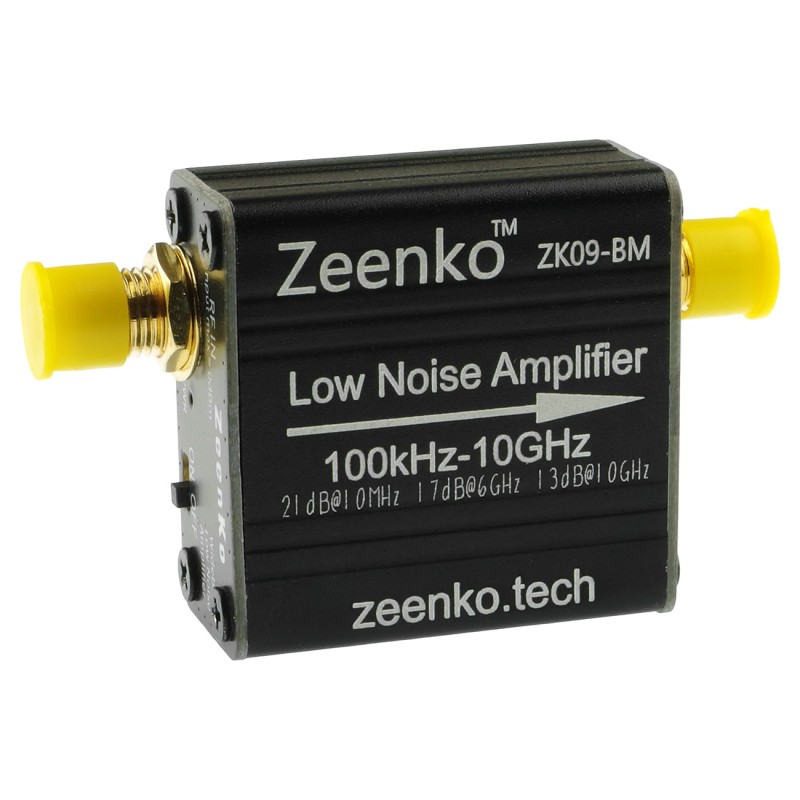

Zeenko ZK09-BM to niskoszumowy, ultra-szerokopasmowy wzmacniacz RF o zakresie pracy do 10 GHz, zasilany z wbudowanego akumulatora. Dzięki dobrym parametrom liniowości i szumowym znajduje zastosowanie w pomiarach, torach odbiorczych i systemach komunikacyjnych. Kompaktowy i mobilny, sprawdzi się zarówno w laboratoriach, jak i w terenie.

6 tyg.
Oczekiwanie na dostawę

Opis

ZK09-BM to ultra-szerokopasmowy wzmacniacz niskoszumowy RF firmy Zeenko z serii BM, działający w zakresie od 100 kHz do 10 GHz. Wersja z wbudowanym akumulatorem umożliwia do 5 godzin pracy mobilnej i ładowana jest prądem 210 mA. Moduł charakteryzuje się stabilnym wzmocnieniem, dobrą płaskością pasma oraz niskim poziomem szumów w całym zakresie częstotliwości.

ZK09-BM zaprojektowano z myślą o wymagających aplikacjach RF – pomiarowych, komunikacyjnych i laboratoryjnych. Może być stosowany jako bezpośredni zamiennik dla popularnych wzmacniaczy: ADM-8095, ADM-8625 oraz HMC8413.

Właściwości

  • Zakres częstotliwości: 100 kHz – 10 GHz
  • Zasilanie: wbudowany akumulator
  • Prąd ładowania: 210 mA
  • Całkowity pobór prądu: 260 mA
  • Czas pracy na baterii: do 5 godzin
  • Wzmocnienie (Gain):
  • 21 dB @ 100 kHz
  • 21,5 dB @ 5–100 MHz
  • 21,5 dB @ 1–2 GHz
  • 18 dB @ 3 GHz
  • 20 dB @ 4 GHz
  • 17,5 dB @ 5 GHz
  • 16,5 dB @ 6 GHz
  • 15 dB @ 7 GHz
  • 14 dB @ 8 GHz
  • 13 dB @ 9–10 GHz
  • Współczynnik szumów (NF):
  • 6,7 dB @ 10 MHz
  • 2,2 dB @ 100 MHz
  • 2,0–3,9 dB w zakresie 1–10 GHz
  • OP1dB (moc wyjściowa przy kompresji 1 dB):
  • 11 dBm @ 10 MHz
  • 13 dBm @ 100 MHz – 3 GHz
  • 12–9 dBm @ 4–10 GHz
  • OIP3 (trzeci punkt intermodulacyjny):
  • 24 dBm @ 10 MHz
  • 23 dBm @ 100 MHz
  • 22 dBm w całym zakresie od 1 GHz do 10 GHz
  • Uwagi: ultra-szerokopasmowy, niskoszumowy, dobra płaskość charakterystyki
  • Może być stosowany jako zamiennik: ADM-8095, ADM-8625, HMC8413
