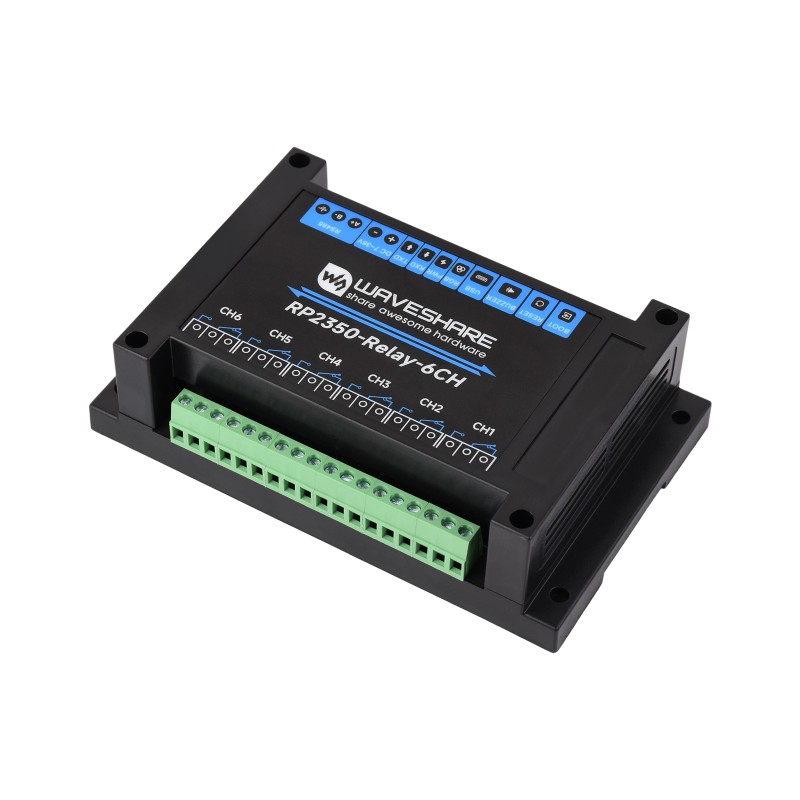

Przemysłowy moduł przekaźnikowy z mikrokontrolerem Raspberry Pi RP2350B, wyposażony w sześć przekaźników 10A 250VAC/30VDC oraz izolowany interfejs RS485. Zapewnia bezpieczną i stabilną pracę dzięki optoizolacji, separacji zasilania i zabezpieczeniom przeciwprzepięciowym. Obsługuje programowanie w C/C++, MicroPython i Arduino IDE, a złącze 40-pin Pico HAT umożliwia łatwe rozszerzenie funkcjonalności. Solidna obudowa DIN i zasilanie 7–36V DC czynią go idealnym rozwiązaniem dla automatyki przemysłowej i projektów IoT. Waveshare RP2350-Relay-6CH

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Industrial 6-Channel RP2350 Relay to wysokiej klasy przemysłowy moduł przekaźnikowy oparty na mikrokontrolerze Raspberry Pi RP2350B, zaprojektowany z myślą o niezawodności, bezpieczeństwie i łatwej integracji w systemach automatyki. Układ wykorzystuje dwurdzeniową, dwuarchitekturową konstrukcję, umożliwiając pracę w trybie ARM Cortex-M33 lub Hazard3 RISC-V, co pozwala na elastyczny dobór środowiska programistycznego. Moduł wyposażono w 6 wysokiej jakości przekaźników o obciążalności do 10A przy 250VAC/30VDC, które umożliwiają bezpośrednie sterowanie urządzeniami sieciowymi 230 V lub obwodami niskonapięciowymi. Wbudowane układy izolacji galwanicznej — optoizolacja sygnałów oraz separacja zasilania — zapewniają bezpieczną i stabilną pracę w trudnych warunkach przemysłowych. Moduł oferuje izolowany interfejs RS485 do komunikacji z urządzeniami Modbus RTU oraz 40-pinowe złącze kompatybilne z Raspberry Pi Pico HAT, umożliwiające łatwą rozbudowę o dodatkowe funkcje (RTC, CAN, RS232, LoRa, sensory itp.).

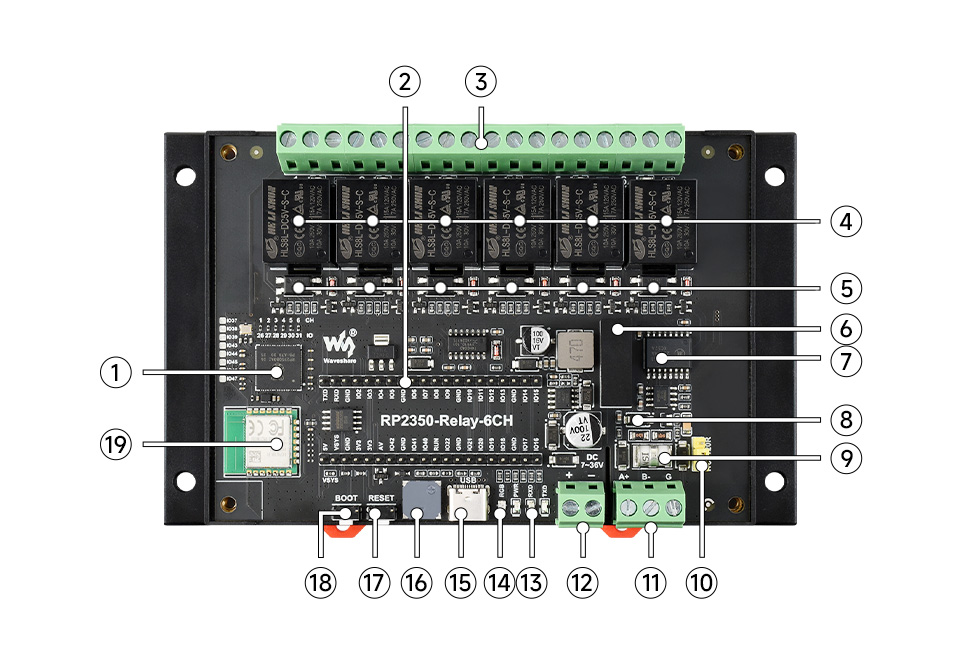

1. Układ RP2350B 11. Interfejs magistrali RS485
2. Złącze 40PIN Raspberry Pi Pico HAT 12. Złącze śrubowe zasilania (DC 7–36V)
3. Złącza śrubowe przekaźników 13. Diody LED (PWR, RXD, TXD)
4. Przekaźniki (≤10A 250V AC lub ≤10A 30V DC) 14. Dioda WS2812 RGB LED
5. Układ izolacji optycznej (optoizolator) 15. Złącze USB Typu-C
6. Moduł izolacji zasilania 16. Brzęczyk pasywny (buzzer)
7. Układ izolacji cyfrowe 17. Przycisk RESET RP2350
8. Dioda TVS 18. Przycisk BOOT RP2350
9. Ochrona przeciwprzepięciowa 19. Brak w tej wersji
10. Zworka dopasowania rezystora RS485 —

Zasilanie realizowane jest poprzez zaciski śrubowe obsługujące zakres napięć od 7 V do 36 V, co pozwala na bezpośrednie zastosowanie w instalacjach przemysłowych. Dodatkowo płytka ma złącze USB Type-C do komunikacji, zasilania oraz programowania metodą drag-and-drop. Wbudowane wskaźniki LED — zasilania, transmisji RS485 (TX/RX) oraz konfigurowalna diody RGB — umożliwiają monitorowanie pracy urządzenia. Obudowa z wytrzymałego tworzywa ABS w standardzie montażu szynowego DIN zapewnia łatwość instalacji i bezpieczeństwo użytkowania. Moduł obsługuje programowanie w językach C/C++, MicroPython i Arduino IDE, a także udostępnia rozbudowany SDK, dokumentację i przykłady, które znacząco przyspieszają proces wdrożenia. Dzięki licznym funkcjom ochronnym, stabilnej pracy i przemysłowej jakości wykonania, RP2350 Relay Module doskonale sprawdza się w systemach automatyki budynkowej, sterowania urządzeniami oraz projektach IoT wymagających wysokiego poziomu bezpieczeństwa.

Właściwości

  • Mikrokontroler: Raspberry Pi RP2350B
  • Architektura: Dual-core, dual-architecture (ARM Cortex-M33 / Hazard3 RISC-V)
  • Częstotliwość taktowania: do 150 MHz
  • Pamięć: 520KB SRAM + 16MB Flash
  • Przekaźniki: 6 kanałów, styk 1NO 1NC, obciążalność ≤10A 250VAC / 30VDC
  • Interfejs komunikacyjny: izolowany RS485 z automatyczną kontrolą kierunku transmisji
  • Rezystor terminujący: 120R, domyślnie wyłączony (aktywny po zworkowaniu)
  • Kompatybilność: 40-pin Pico HAT Header (rozszerzenia: RTC, CAN, RS232, LoRa, sensory)
  • Zasilanie: 7 do 36V DC (zaciski śrubowe) lub USB Typu-C (5V)
  • Izolacja: optoizolacja wejść/wyjść, izolacja zasilania, zabezpieczenia ESD i przepięciowe
  • Wskaźniki LED: RGB (programowalna), PWR, TXD (zielony), RXD (niebieski)
  • Wbudowany buzzer
  • Interfejs USB: USB 1.1 z obsługą trybu host/device
  • GPIO: 34 wielofunkcyjne piny
  • Interfejsy: 1 × HSTX, 2 × I2C, 2 × UART, 8 × ADC 12-bit, 24 × PWM
  • Funkcje systemowe: dokładny zegar, czujnik temperatury, biblioteki FPU
  • Programowalne PIO: 12 maszyn stanu
  • Tryby pracy: niski pobór mocy, tryb uśpienia
  • Obudowa: przemysłowa obudowa ABS, montaż szynowy DIN
  • Wymiary: 145 × 90 × 40 mm

W zestawie

  • RP2350-Relay-6CH
  • Śrubokręt
1199252

Cechy

Prąd wyjściowy
10 A
Ilość kanałów
6
Element wykonawczy
Przekaźnik elektromechaniczny
Napięcie cewki
30 VDC / 250 VAC
