Płytka bazowa z podwójnym interfejsem Ethernet do modułów Raspberry Pi Compute Module 5, przystosowana do integracji modemów komórkowych 4G i 5G oraz zastosowań sieciowych i przemysłowych. Waveshare CM5-DUAL-ETH-4G/5G-BASE

24h
Dostępny
Dostępna ilość: 2
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

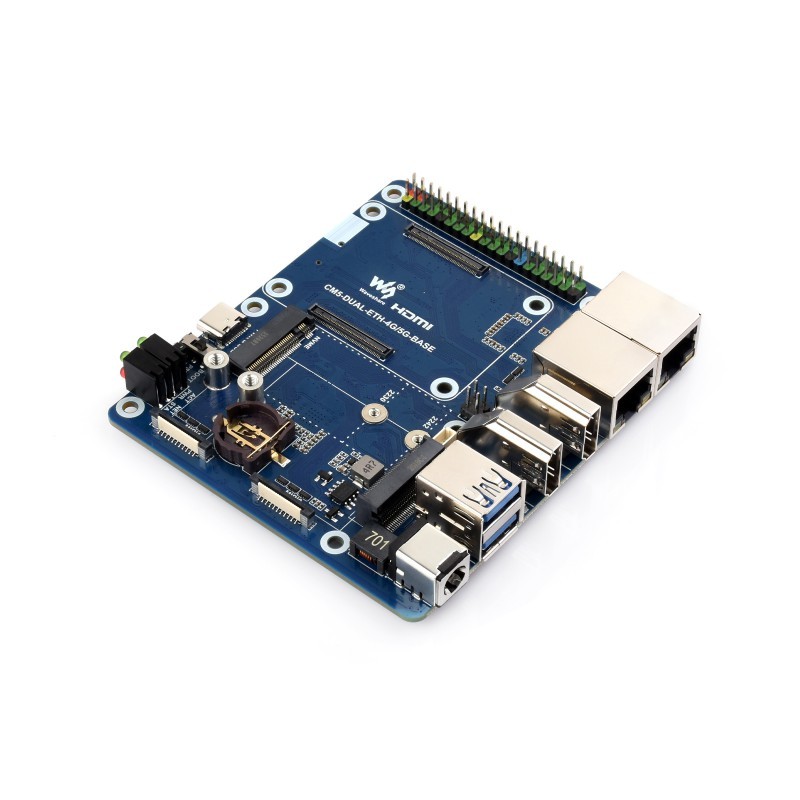

Waveshare 32580 jest płytką bazową przeznaczoną do współpracy z Raspberry Pi Compute Module 5, zaprojektowaną z myślą o zastosowaniach sieciowych, przemysłowych oraz systemach edge computing. Konstrukcja udostępnia dwa niezależne interfejsy Ethernet, co umożliwia realizację funkcji routingu, separacji sieci, redundancji połączeń lub budowy bramek komunikacyjnych.



Płytka wyposażona jest w gniazdo M.2, umożliwiające podłączenie modemów komórkowych 4G lub 5G, dzięki czemu system może korzystać z łączności mobilnej jako podstawowego lub zapasowego kanału transmisji danych. Rozwiązanie wykorzystywane jest w systemach IoT, monitoringu, automatyce przemysłowej oraz aplikacjach wymagających stałego dostępu do sieci niezależnie od infrastruktury przewodowej.

Projekt uwzględnia interfejsy peryferyjne Compute Module 5, w tym USB, UART, SPI, I2C oraz GPIO, co umożliwia rozbudowę systemu o dodatkowe urządzenia i moduły. Rozmieszczenie złączy oraz otwory montażowe przystosowane są do integracji płytki w obudowach oraz urządzeniach końcowych.

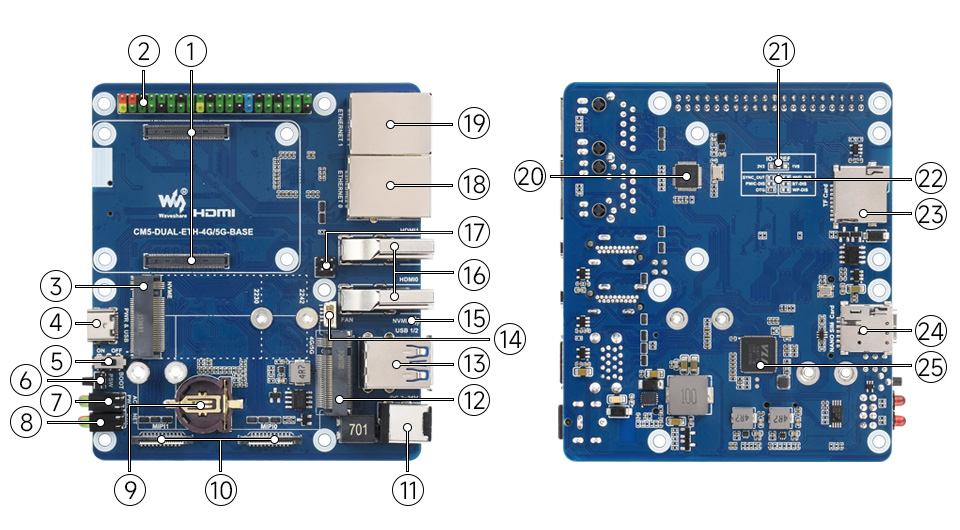

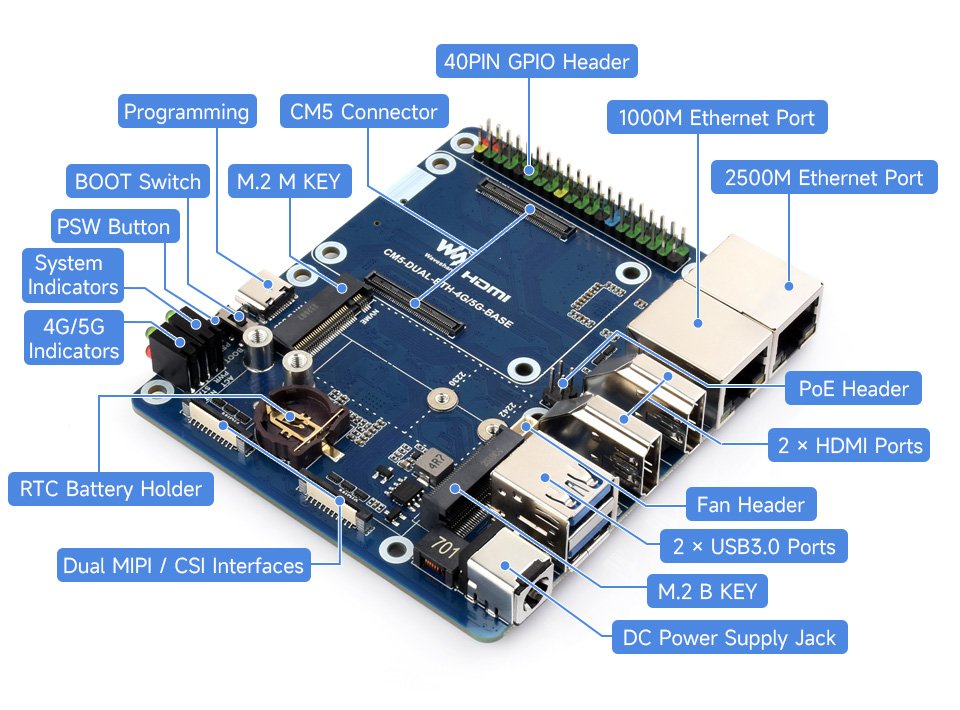

[1.] Gniazdo CM5 kompatybilne ze wszystkimi wariantami Compute Module 5

[2.] Złącze GPIO 40-pin przeznaczone do podłączania modułów HAT / HAT+

[3.] Złącze M.2 Key M obsługa dysków SSD NVMe w formatach 2242 / 2230 oraz modułów AI

[4.] Złącze programowania wykorzystywane do programowania pamięci eMMC lub pracy w trybie USB OTG

[5.] Przełącznik BOOT pozycja ON: tryb programowania pozycja OFF: normalny tryb uruchamiania systemu

[6.] Przycisk zasilania PSW długie naciśnięcie: wymuszone wyłączenie zasilania, krótkie naciśnięcie: miękkie włączenie lub wyłączenie systemu

[7.] Wskaźniki stanu systemu

[8.] Wskaźniki stanu złącza M.2 Key M

[9.] Gniazdo baterii RTC obsługa baterii guzikowej CR / ML 1220

[10.] Podwójne interfejsy MIPI do podłączania wyświetlaczy DSI lub kamer CSI

[11.] Gniazdo zasilania DC gniazdo DC 5.5 / 2.1 mm, obsługa zasilania DC 7V ~ 36V

[12.] Złącze M.2 Key B przeznaczone do podłączania modułów komunikacyjnych 4G / 5G

[13.] Podwójne porty USB 3.2 Gen1 porty USB typu A, prędkość transmisji do 5Gb/s

[14.] Złącze wentylatora złącze 5V, 4-pin JST-SH PWM do podłączenia wentylatora chłodzącego

[15.] Wskaźnik aktywności złącza M.2 Key M miga podczas odczytu lub zapisu danych na dysku NVMe

[16.] Podwójne wyjścia HDMI obsługa dwóch wyjść obrazu 4K

[17.] Złącze PoE do podłączania modułu PoE, obsługa zasilania PoE przez port Ethernet 1000M

[18.] Port Ethernet RJ45 1000M obsługa połączeń sieciowych 10M / 100M / 1000M

[19.] Port Ethernet RJ45 2500M obsługa połączeń sieciowych 10M / 100M / 1000M / 2500M

[20.] Układ USB–Ethernet 2500M

[21.] Wybór napięcia IO-VREF poziom logiczny IO CM5: 3.3V (domyślnie) lub 1.8V

[22.] Dodatkowe piny funkcyjne sprzętowa dezaktywacja, ochrona zapisu oraz wybór adresu układu

[23.] Gniazdo karty TF do podłączenia karty TF z wgranym obrazem systemu (tylko wariant Lite)

[24.] Gniazdo karty NANO SIM

[25.] Koncentrator USB 3.0

Właściwości

  • Kompatybilność: Raspberry Pi Compute Module 5
  • Interfejsy sieciowe: 2 × Ethernet
  • Prędkość Ethernet: Gigabit Ethernet
  • Obsługa synchronizacji czasu: IEEE 1588
  • Gniazdo dla modułu komórkowego: M.2
  • Obsługiwane sieci mobilne: 4G, 5G
  • Interfejsy peryferyjne: USB, UART, SPI, I2C, GPIO
  • Interfejsy multimedialne: MIPI DSI, MIPI CSI-2 (wyprowadzone z CM5)
  • Interfejs rozszerzeń: PCIe (wyprowadzone z CM5)
  • Zasilanie: zewnętrzne zasilanie DC
  • Przeznaczenie: systemy sieciowe, IoT, edge computing, automatyka przemysłowa
  • Typ konstrukcji: płytka bazowa do integracji w urządzeniach końcowych

W zestawie

  • 1x Płytka bazowa CM5-DUAL-ETH-4G/5G-BASE
  • 1x Zestaw śrub montażowych
1202536

Cechy

Pamięć RAM
Nie dotyczy
Typ modułu
CM5
Moduł Wifi/Bluetooth
Nie dotyczy
Pamięć eMMC
Nie dotyczy
