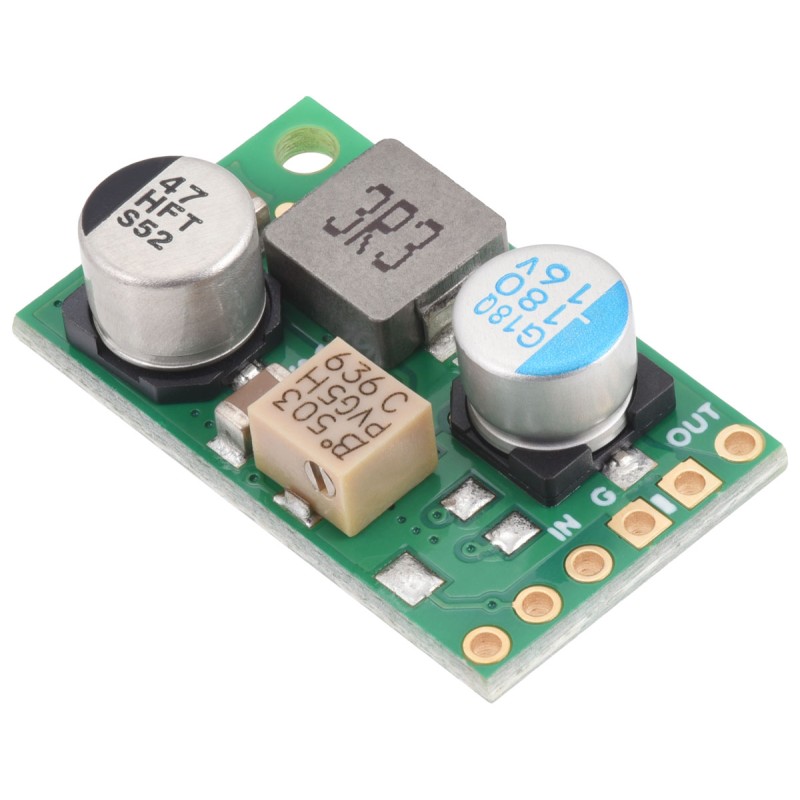

Moduł przetwornicy Step-Down 1.4-7V, 3.4A D30V30MAL

Opis

Moduł D30V30 to wydajna przetwornica napięcia typu buck (step-down), która obniża napięcie wejściowe do niższej wartości w zakresie od 1,4 V do 7 V. Urządzenie obsługuje napięcie wejściowe do 45 V, a dzięki technologii przełączania (SMPS) jest znacznie bardziej efektywne niż liniowe stabilizatory napięcia, szczególnie przy dużych różnicach napięć wejściowego i wyjściowego. Przetwornica może dostarczyć ciągły prąd wyjściowy od 1 A do 4,5 A, w zależności od wartości napięć. Posiada także szereg zabezpieczeń, w tym ochronę przed odwrotną polaryzacją (do 40 V), zabezpieczenie przed napięciem, przed przeciążeniem oraz zwarciem. Dodatkowo, funkcja termicznego wyłączania zapobiega przegrzaniu, a soft-start ogranicza prąd rozruchowy i płynnie zwiększa napięcie wyjściowe przy uruchamianiu.

Urządzenie posiada sześć wyprowadzeń: power good (PG), enable (EN), napięcie wejściowe (VIN), napięcie wyjściowe (VOUT) oraz dwa złącza masy (GND). Wyjście PG sygnalizuje, gdy napięcie wyjściowe przekracza dopuszczalne odchylenia, a pin EN pozwala na przełączenie układu w tryb niskiego poboru mocy.

Przetwornica charakteryzuje się wysoką sprawnością na poziomie od 80 do 95% w zależności od obciążenia oraz napięć wejściowych i wyjściowych. Działa z częstotliwością przełączania około 700 kHz i obsługuje tryb oszczędzania energii przy niskich obciążeniach. Dzięki funkcji spread spectrum redukuje emisję zakłóceń elektromagnetycznych (EMI). Moduł ma kompaktowe wymiary i posiada otwór montażowy kompatybilny z śrubami M2. Dzięki standardowemu rozstawowi otworów 2,54 mm można go łatwo zintegrować z płytkami stykowymi oraz innymi systemami prototypowania.

Właściwości

• Napięcie wejściowe: 3,3 V do 45 V
• Napięcie wyjściowe: 1,4 V do 7 V
• Precyzyjna regulacja napięcia wyjściowego za pomocą 11-obrotowego potencjometru
• Maksymalny ciągły prąd wyjściowy: 3,4 A
• Wysoka sprawność: 80% do 95%
• Bardzo niskie napięcie dropout
• Częstotliwość przełączania: ~700 kHz
• Tryb oszczędzania energii przy niskich obciążeniach
• Niski prąd spoczynkowy
• Wejście EN umożliwiające wyłączenie i przejście w tryb oszczędzania energii
• Wyjście Power Good (PG) sygnalizujące nieprawidłowe napięcie wyjściowe
• Tryb spread spectrum obniżający szczytowy poziom EMI
• Zabezpieczenia: przed zbyt wysokim napięciem, prądem, zwarciem, przegrzaniem
• Funkcja Soft-start, łagodny rozruch ograniczający prąd początkowy
• Ochrona przed odwrotną polaryzacją do 40 V
• Otwór montażowy: dla śrub M2
• Rozstaw otworów 2,54 mm, kompatybilność z płytkami stykowymi i prototypowymi
• Kompaktowe wymiary: 15,2 x 25,4 x 9 mm

W zestawie

• Moduł przetwornicy
• Złącze goldpin męskie proste 6-pin
• Złącze goldpin męskie kątowe 5-pin
