Przetwornica DC-DC Step-Down D42V110F8 8.4V, 10A
ID: 1201577
229,73 zł
Brutto
186,77 zł Netto
Moduł przetwornicy step-down umożliwia obniżenie napięcia z zakresu 8,4–60 V do stabilnych 8,4 V przy prądzie do 10 A. Wysoka sprawność sięgająca 95% oraz niskie straty mocy sprawiają, że idealnie nadaje się do zastosowań wymagających dużego prądu i stabilnego zasilania. Urządzenie ma wbudowane zabezpieczenia nadprądowe, termiczne i przed odwrotnym podłączeniem, a także funkcję soft-start oraz sygnalizację Power Good. Pololu 5675
Opis
Moduł przetwornicy step-down (buck), który pozwala na obniżanie napięcia wejściowego z zakresu od 8,4 V do 60 V do stabilizowanego napięcia 8,4 V przy prądzie wyjściowym do 10 A. Jest to synchroniczna przetwornica impulsowa, co zapewnia wysoką sprawność pracy (nawet do 95%) i znacznie mniejsze straty mocy w porównaniu z klasycznymi stabilizatorami liniowymi. Dzięki temu doskonale sprawdza się w systemach wymagających dużego prądu i stabilnego zasilania, takich jak układy mikrokontrolerowe, systemy zasilania silników, automatyka czy zaawansowane projekty hobbystyczne.
Urządzenie wyposażono w liczne zabezpieczenia, w tym ochronę przed odwrotnym podłączeniem zasilania, zabezpieczenie nadprądowe oraz termiczne odcięcie przy przegrzaniu. Dodatkowo wbudowana funkcja soft-start ogranicza prąd rozruchowy, zapewniając łagodny wzrost napięcia wyjściowego przy włączeniu. Moduł oferuje również wejście ENA do włączania/wyłączania układu oraz wyjście Power Good (PG), które informuje o poprawnym napięciu wyjściowym i może służyć do monitorowania stanu zasilania.
Moduł charakteryzuje się niskim prądem spoczynkowym (<0,3 mA) oraz wysoką częstotliwością przełączania ok. 800 kHz, co pozwala na stosowanie małych elementów filtrujących. Dzięki kompaktowym wymiarom oraz czterem otworom montażowym, regulator można łatwo zainstalować w niemal każdym projekcie. Płytka wyposażona jest w wygodne otwory lutownicze, umożliwiające podłączenie przewodów zasilania lub terminali śrubowych 5 mm. Dzięki szerokiemu zakresowi napięcia wejściowego i dużej mocy wyjściowej, przetwornica stanowi niezawodne źródło stabilnego zasilania w systemach wymagających niskiego napięcia, dużego prądu i wysokiej efektywności energetycznej.
Właściwości
- Przetwornica D42V110F8, step-down (buck)
- Napięcie wejściowe: 8,4 V – 60 V
- Napięcie wyjściowe: 8,4 V ±3%
- Maksymalny prąd wyjściowy: 10 A (typowo przy 42 V wejściowym)

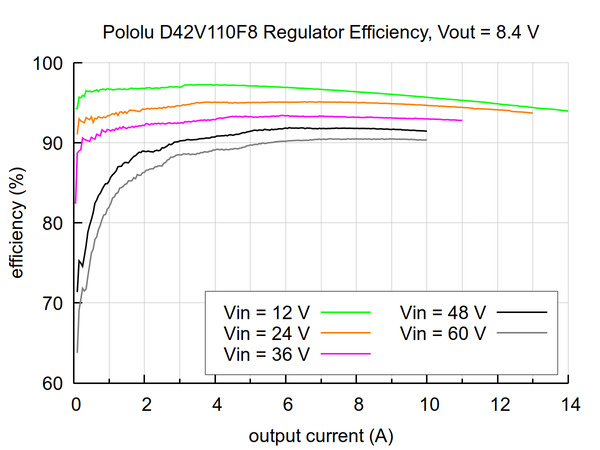

- Sprawność: 80–95% w zależności od obciążenia
- Częstotliwość przełączania: ok. 800 kHz
- Prąd spoczynkowy: < 0,3 mA (typowo)
- Wejście ENA: umożliwia odłączenie obciążenia i tryb niskiego poboru mocy
- Wyjście Power Good (PG): sygnalizacja poprawnego napięcia
- Tryby pracy: PFM/FPWM – przełączane w zależności od obciążenia
- Zabezpieczenia: nadprądowe, termiczne, przeciwzwarciowe i przed odwrotnym podłączeniem
- Funkcja Soft-start: łagodne zwiększanie napięcia przy starcie
- Wymiary: 31,8 × 43,2 × 9 mm
- Mocowanie: 4 otwory montażowe Ø 2,2 mm
- Waga: 15 g
1201577
Cechy
- Napięcie wyjściowe
- 8,4 V
- Prąd wyjściowy
- 10 A
- Rodzaj przetwornicy
- Step-down
- Napięcie zasilania od
- 8,5 V
- Napięcie zasilania do
- 60 V
