Przetwornica impulsowa, która stabilizuje napięcie 18 V z wejściowego zakresu od 2,6 V do 20 V. Oferuje wysoką sprawność rzędu 70–95% oraz możliwość pracy przy ciągłym prądzie wejściowym do 900 mA i chwilowym ograniczeniu do 2,2 A. Dzięki częstotliwości przełączania 1,6 MHz oraz trybowi oszczędzania energii sprawdza się zarówno w wydajnych, jak i energooszczędnych aplikacjach. Pololu 5587

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

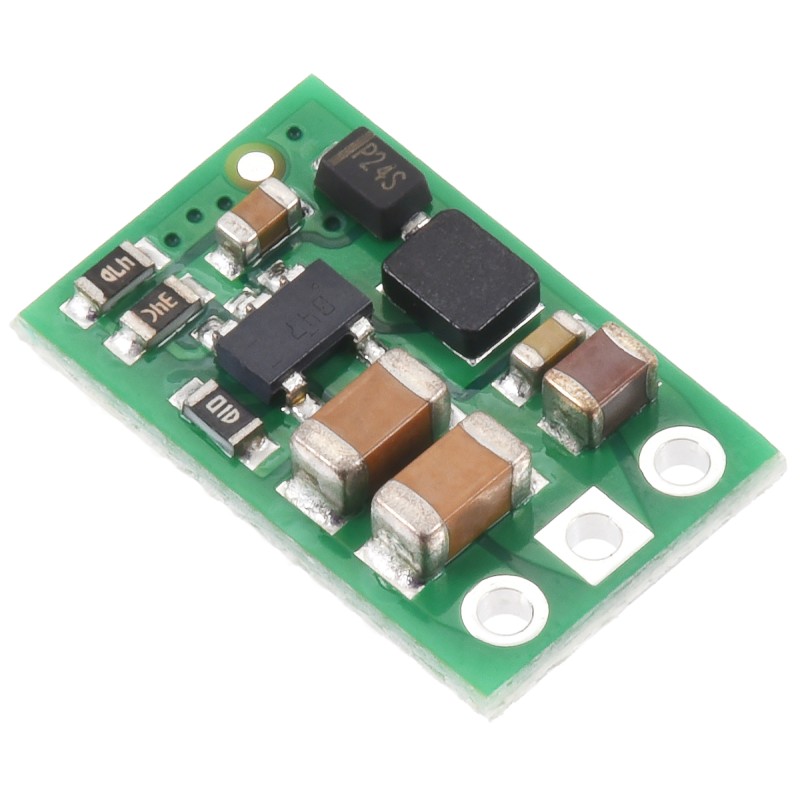

Kompaktowa i wydajna przetwornica podwyższająca napięcie, która umożliwia uzyskanie stabilnego napięcia wyjściowego 18 V . Urządzenie należy do rodziny U3V9Fx i pracuje w technologii SMPS, co pozwala uzyskać typową sprawność w zakresie 70–95%. Dzięki częstotliwości przełączania około 1,6 MHz pod dużym obciążeniem oraz trybowi oszczędzania energii przy mniejszych poborach, zapewnia wysoką elastyczność zastosowań. Układ jest w stanie ograniczyć chwilowy prąd wejściowy do 2,2 A, a w typowych warunkach może stabilnie pracować przy ciągłym prądzie wejściowym do 900 mA. Dzięki temu doskonale sprawdza się w aplikacjach, w których wymagane jest zasilanie stabilnym napięciem 18 V z niskonapięciowych źródeł, takich jak akumulatory Li-Ion, baterie czy inne mobilne zasilania.

Wejście VIN wymaga napięcia co najmniej 2,6 V i nieprzekraczającego 20 V, przy czym wartości powyżej 18 V zostają bezpośrednio podane na wyjście. Może to stanowić zagrożenie dla podłączonego układu, jeśli nie jest on przystosowany do wyższego napięcia niż 18 V. Wyjście VOUT zapewnia stabilizowane napięcie 18 V, a funkcja miękkiego startu stopniowo je zwiększa, ograniczając prąd rozruchowy.

Niewielkie wymiary modułu sprawiają, że jest on odpowiedni zarówno do prototypowania, jak i wbudowania w projekty o ograniczonej przestrzeni. Przetwornica wyposażona jest w szereg zabezpieczeń, w tym przed przegrzaniem, ograniczenie prądu szczytowego oraz funkcję miękkiego startu, co zwiększa jego niezawodność i bezpieczeństwo pracy. Warto jednak pamiętać, że nie posiada zabezpieczenia przed zwarciem ani przed odwrotną polaryzacją, dlatego w niektórych aplikacjach zaleca się stosowanie dodatkowych modułów ochronnych. Dzięki swojej prostocie, wysokiej sprawności i wszechstronności znajduje zastosowanie w systemach zasilania IoT, układach przenośnych, robotyce i elektronice użytkowej.

Właściwości

  • Napięcie wyjściowe: 18 V ±4%
  • Zakres napięcia wejściowego: 2,6 V do 20 V
  • Typowa sprawność: 70–90% (w zależności od warunków pracy)
  • Częstotliwość przełączania: ok. 1,6 MHz przy dużym obciążeniu
  • Tryb oszczędzania energii przy niskim obciążeniu
  • Pobór prądu bez obciążenia: poniżej 0,2 mA
  • Limit prądu przełączającego: 2,2 A
  • Typowy prąd wejściowy ciągły: do ok. 900 mA
  • Zabezpieczenia: wyłączenie przy przegrzaniu, miękki start, ograniczanie prądu szczytowego
  • Brak zabezpieczenia przed zwarciem i odwrotną polaryzacją
  • Wymiary: 13,6 × 8,6 × 2,8 mm
  • Waga: 0,4 g
1200166

Cechy

Napięcie wyjściowe
18 V
Prąd wyjściowy
900 mA
Rodzaj przetwornicy
Step-up
Napięcie zasilania od
2,5 V
Napięcie zasilania do
20 V
