Analog Discovery Studio Max (410-435) - przenośne laboratorium

Opis

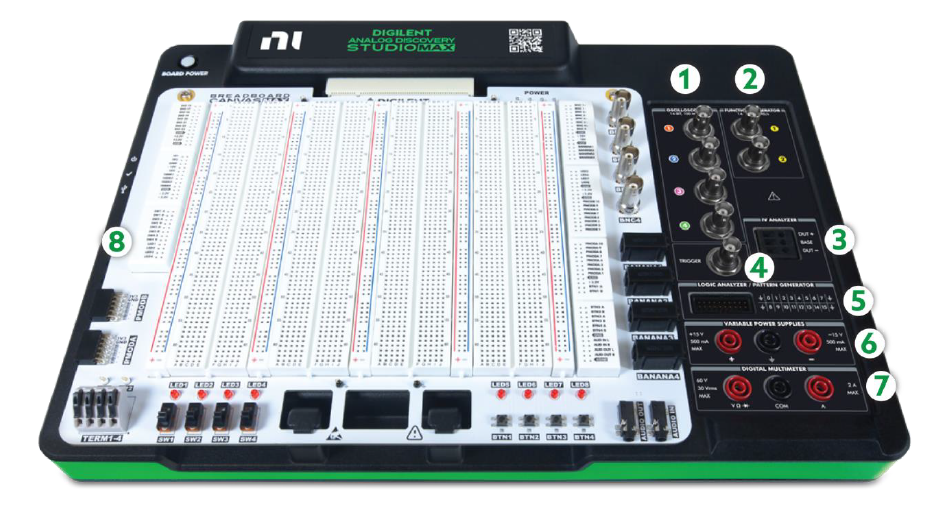

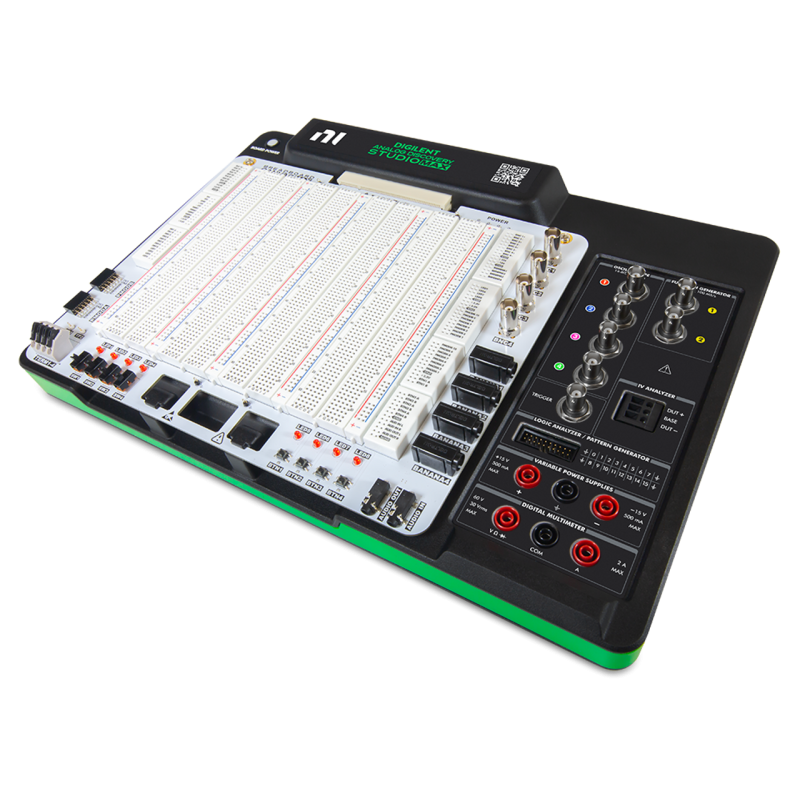

Analog Discovery Studio Max (ADS Max) to wszechstronne i kompletne mobilne laboratorium elektroniczne stworzone z myślą o edukacji inżynierskiej. Łączy w jednej kompaktowej obudowie aż 14 kluczowych przyrządów pomiarowych, w tym oscyloskop, generator przebiegów, analizator stanów logicznych, analizator widma, multimetr cyfrowy (DMM), programowalne zasilacze oraz analizator protokołów. To sprawia, że ADS Max jest idealnym rozwiązaniem zarówno do nauki stacjonarnej, jak i zdalnej.

Jednym z wyróżniających się elementów ADS Max jest możliwość szybkiego i wygodnego prototypowania układów elektronicznych. Urządzenie posiada wbudowane zasilacze oraz zintegrowaną przestrzeń w postaci płytki prototypowej, co pozwala studentom na szybkie tworzenie i testowanie własnych projektów. Idealnie sprawdza się w przedmiotach takich jak: projektowanie układów, analiza sygnałów, systemy wbudowane czy energoelektronika. ADS Max zaprojektowano z myślą o wszechstronności. Dzięki niewielkim rozmiarom i pełnej funkcjonalności, urządzenie nadaje się zarówno do klasycznych laboratoriów, jak i nauki w domu. To doskonałe rozwiązanie dla uczelni, które chcą zapewnić studentom dostęp do zaawansowanych narzędzi inżynierskich bez konieczności obecności w fizycznym laboratorium.

W zestawie z urządzeniem znajduje się oprogramowanie Digilent WaveForms z gotowymi panelami instrumentów, umożliwiające natychmiastową pracę bez potrzeby dodatkowej konfiguracji. ADS Max wspiera także środowiska LabVIEW, Python oraz C, co daje możliwość tworzenia własnych aplikacji i automatyzacji procesów pomiarowych. Dodatkowo, pakiet LabVIEW WaveForms Toolkit zapewnia ścisłą integrację z narzędziami analitycznymi LabVIEW, umożliwiając efektywną analizę danych i tworzenie niestandardowych interfejsów użytkownika. ADS Max stanowi część większego ekosystemu edukacyjnego, który obejmuje również Canvas Max – moduł rozszerzający możliwości platformy – oraz zestawy tematyczne opracowane we współpracy z partnerami akademickimi. Dostępne materiały obejmują takie obszary jak: komunikacja bezprzewodowa, elektronika mocy, cyfrowe układy logiczne i wiele innych. Dzięki temu wykładowcy mogą prowadzić zajęcia laboratoryjne w oparciu o gotowe, sprawdzone scenariusze i zadania dydaktyczne.

Właściwości

Oscyloskop

• Wejścia: 4 kanały single-ended
• Rozdzielczość: 14 bitów
• Zakres napięcia wejściowego: ±25 V
• Częstotliwość próbkowania: 100 MS/s
• Pasmo przenoszenia: 50 MHz (-3 dB)
• Impedancja wejściowa: 1 MΩ || 15 pF

Generator funkcji

• Wyjścia: 2 kanały single-ended
• Rozdzielczość: 14 bitów
• Zakres napięcia wyjściowego: ±10 V
• Częstotliwość próbkowania: 100 MS/s
• Pasmo: do 15 MHz (-3 dB)
• Obsługiwane przebiegi: standardowe, modulacje, sweep, własne

Zasilacz

• Programowalny:
  • Ilość kanałów: 2
  • Napięcie wyjściowe: 1 V do 15 V oraz -1 V do -15 V
  • Prąd wyjściowy: do 500 mA na kanał
• Stałonapięciowy:
  • Ilość kanałów: 4
  • Napięcia wyjściowe: 15 V, -15 V, 5 V, 3.3 V
  • Prąd wyjściowy: 500 mA, -500 mA, 2 A, 310 mA

Multimetr cyfrowy (DMM)

• Zakresy pomiarowe: napięcie DC/AC, prąd AC, rezystancja, dioda, ciągłość
• Rozdzielczość: 4½ cyfry

Rejestrator danych (Data Logger)

• Ilość kanałów: 4 (współdzielone z oscyloskopem)
• Typy pomiarów: DC, True RMS, AC RMS, niestandardowe

Wejścia/wyjścia cyfrowe

• Ilość kanałów: 16
• Konfiguracja: analizator logiczny, generator wzorców, statyczne I/O
• Poziomy logiczne: 3.3 V CMOS (tolerancja 5 V)
• Częstotliwość próbkowania: 100 MS/s
• Wyzwalacze logiczne: zbocze, impuls, timeout, wartości protokołów

Analizator widma

• Kanały: 4 (współdzielone z oscyloskopem)
• Zakres częstotliwości: DC do 50 MHz
• Funkcje okna: prostokątne, Hamming, Blackman-Harris, Flat Top i inne
• Tryby wyświetlania: wartość, Peak Hold, Average, Min Hold, Count
• Pomiary: NF, SFDR, THD, FF do 10-tej harmonicznej i inne

Analizator sieci (Network Analyzer)

• Kanały: 4 wejścia (współdzielone z oscyloskopem) + 1 sygnał wzbudzenia (z AWG)
• Zakres częstotliwości: 20 μHz do 25 MHz
• Kroki częstotliwości: 1 do 10 001 kroków
• Typy wykresów: Bode, czasowy, FFT, Nichols, Nyquist

Analizator impedancji

• Wejścia/wyjścia: współdzielone z oscyloskopem i generatorem przebiegów
• Zakres częstotliwości: 20 μHz do 25 MHz
• Zakres napięcia: ±10 V
• Zakres prądu: ±30 mA

Tracer

• Wejścia/wyjścia: współdzielone z oscyloskopem i generatorem przebiegów
• Zakres napięcia: ±10 V
• Zakres prądu: ±30 mA

Analizator protokołów

• Wejścia/wyjścia: 16 kanałów (dzielone z analizatorem logicznym)
• Generowanie: UART, SPI, I2C, CAN, SWD, AVR
• Analiza: UART, SPI, I2C, CAN, SWD, AVR, CEC, JTAG, dekoder kwadraturowy

Inne:

• Edytor skryptów: język JavaScript
• Wyzwalanie zewnętrzne dwukierunkowe
  • Kanał: 1
  • Obsługiwane przyrządy: oscyloskop, generator przebiegów, analizator logiczny, generator wzorców
• Dodatkowe złącza
  • Złącze PCI: do rozszerzeń Canvas
• WaveForms na systemy Windows, Mac i Linux
• WaveForms SDK do niestandardowych aplikacji i tworzenia skryptów w językach C/C++, Python, C#, Visual Basic
• LabVIEW WaveForms Toolkit
• Zasilanie:
  • Napięcie zasilania: 19 V
  • Pobór prądu: 4,74 A
  • Pobór mocy: 76 W max
• Temperatura pracy: 10 °C do 35 °C
• Wymiary: 26.68 x 39.09 x 5.51 cm

W zestawie

• Analog Discovery Studio Max (ADS Max)
• Analog Discovery Canvas Max
• Zasilacz (115–230 VAC, 60 Hz, 19 V, 90 W)
• 4 × Śruby M4 (6 mm)
• Kabel USB typu A – typ C (2 m)
• Śrubokręt
• Kabel Flywire 2x10, z kluczem
