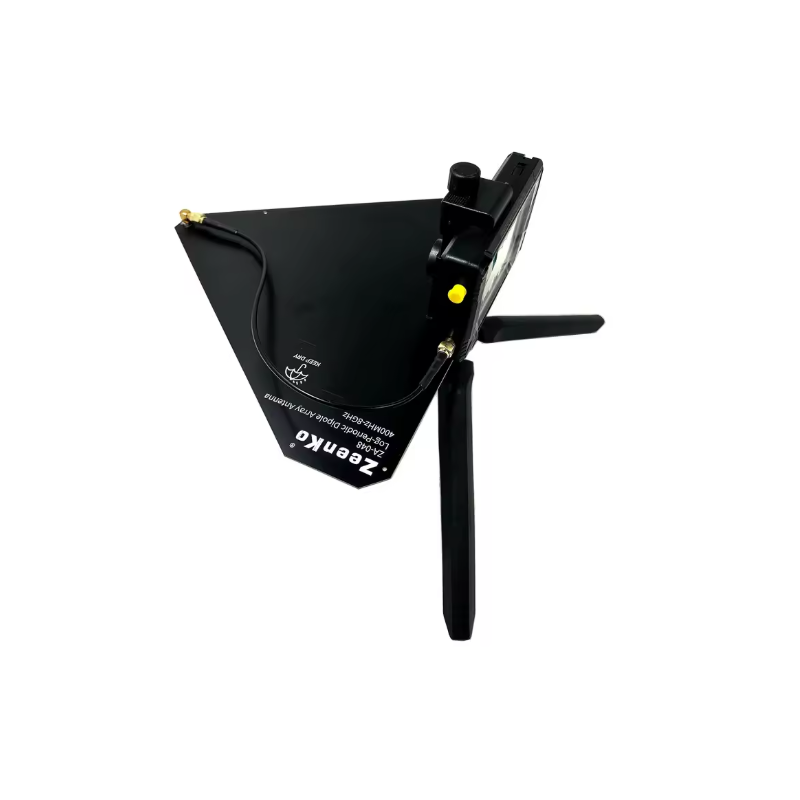

Antena logarytmiczna dipolowa (LDPA) - Zeenko ZA-048
search
  • Antena logarytmiczna dipolowa (LDPA) - Zeenko ZA-048
ID: 1201371
145,36 zł
Brutto

118,18 zł Netto

Kompaktowa antena logarytmiczno-periodyczna przeznaczona do zastosowań pomiarowych i diagnostycznych w paśmie 400 MHz – 8 GHz. Sprawdza się w pracy z analizatorami spektrum, szczególnie przy lokalizacji źródeł zakłóceń EMI oraz w pomiarach kierunkowych.

6 tyg.
Oczekiwanie na dostawę

Opis

Drukowana antena logarytmiczno-periodyczna LDPA przeznaczona do pracy w paśmie 400 MHz – 8 GHz, zoptymalizowana pod kątem wymiarów oraz dopasowania w szerokim zakresie częstotliwości. Dzięki zastosowaniu technik miniaturyzacji i precyzyjnego doboru geometrii, antena osiąga kompaktowe rozmiary 27 × 23 cm, co pozwala na wygodne stosowanie m.in. z przenośnymi analizatorami widma, takimi jak tinySA ULTRA. Pomimo niewielkich wymiarów oferuje skuteczną kierunkowość powyżej 1 GHz oraz przyzwoite właściwości emisji również w niższych pasmach, choć z pewnym spadkiem kierunkowości. Antena nadaje się do zastosowań laboratoryjnych, serwisowych i pomiarowych w szerokim zakresie pasma, zwłaszcza tam, gdzie wymagane jest szybkie wykrywanie źródeł emisji.

Właściwości

  • Zakres częstotliwości: 400 MHz – 8 GHz
  • Typ anteny: logarytmiczno-periodyczna (LDPA), drukowana
  • Impedancja wejściowa: 50 Ω
  • Współczynnik fali stojącej (VSWR):
  • ~2 powyżej 1 GHz
  • ~4 w paśmie 400 MHz – 1 GHz
  • Współczynnik odbicia (Return Loss):
  • ~10 dB powyżej 1 GHz
  • ~4,5 dB w zakresie 400 MHz – 1 GHz
  • Złącze: SMA żeńskie
  • Wymiary anteny: 270 × 230 mm
  • Konstrukcja: 4-warstwowy laminat PCB z zoptymalizowaną strukturą
