modSensor_02
search
  • modSensor_02
  • modSensor_02
ID: 198777
2,71 zł
Brutto

2,20 zł Netto

Moduł z czujnikiem odbicia podczerwieni i komparatorem LM393 umożliwia detekcję odbitego światła podczerwonego i generowanie cyfrowego sygnału wyjściowego. Znajduje zastosowanie w pomiarze prędkości, detekcji pozycji i jako element toru detekcji w robotyce. Kompaktowe wymiary i możliwość bezpośredniego podłączenia do mikrokontrolerów ułatwiają jego integrację w projektach hobbystycznych i profesjonalnych

4 tyg.
Oczekiwanie na dostawę

Opis

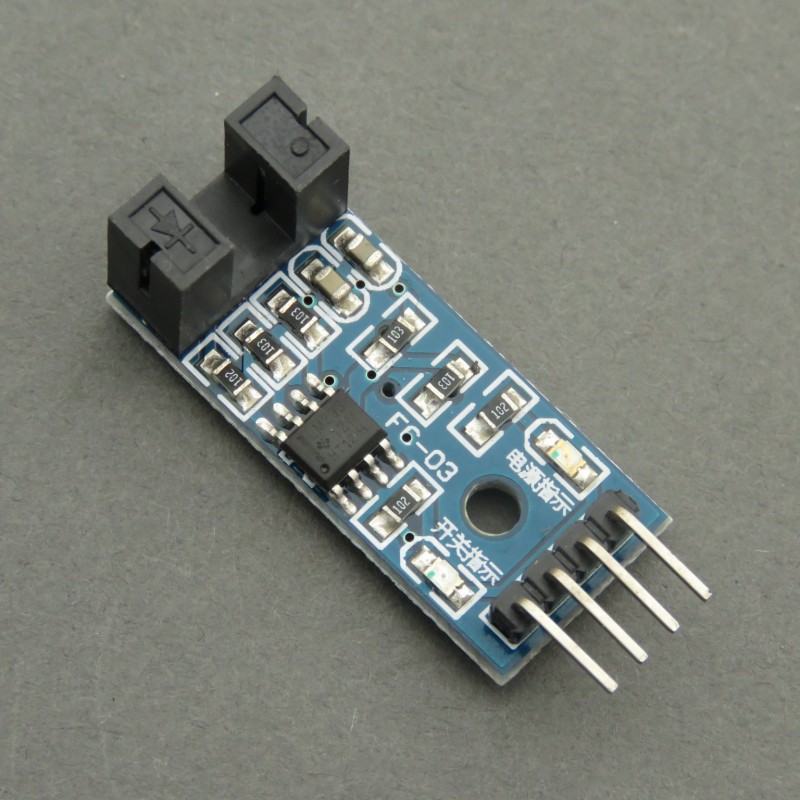

Moduł z czujnikiem odbicia podczerwieni oparty na transoptorze szczelinowym oraz układzie komparatora LM393 umożliwia detekcję obecności obiektów lub zmian struktury powierzchni w oparciu o odbicie promieniowania IR. Dzięki wysokiej czułości optycznego sensora oraz zastosowaniu komparatora analogowego, urządzenie generuje jednoznaczny sygnał cyfrowy odpowiadający obecności lub braku odbicia promieniowania od analizowanej powierzchni. Może być wykorzystany jako detektor impulsów enkodera tarczowego, czujnik prędkości obrotowej silnika, optyczna krańcówka lub element systemów wykrywania ruchu.

Dzięki napięciu zasilania z zakresu 3,5...5 V DC, moduł jest zgodny z większością układów cyfrowych i mikrokontrolerów. Diody LED sygnalizujące obecność sygnału wyjściowego ułatwiają jego testowanie i kalibrację. Kompaktowa obudowa i otwór montażowy pozwalają na łatwe osadzenie modułu w obudowie lub na płycie montażowej w projektach elektronicznych, robotycznych i mechatronicznych.

Właściwości

  • Czujnik podczerwieni
  • Komparator LM393
  • Napięcie zasilania: 3,5...5 V DC
  • Wskaźnik LED stanu wyjścia
  • Otwór montażowy: 7,5 mm
  • Rozmiar modułu: 32 x 14 mm

Zastosowanie i zasada działania modułu

Moduł wykorzystuje czujnik optyczny oparty na transoptorze szczelinowym oraz układzie komparatora LM393 do detekcji odbicia promieniowania podczerwonego od powierzchni. W praktyce stosowany do wykrywania zmian koloru lub struktury powierzchni, co umożliwia precyzyjne określenie pozycji lub prędkości elementów ruchomych, np. tarczy z oznaczeniami lub szczelinami.

W momencie, gdy promień podczerwony zostaje odbity od powierzchni jasnej, sygnał analogowy trafia do komparatora, który porównuje go z napięciem odniesienia i generuje sygnał cyfrowy na wyjściu. Dioda LED informuje o stanie wyjścia, co ułatwia kalibrację i diagnostykę.

Instrukcja podłączenia i konfiguracji

Moduł wymaga zasilania napięciem z zakresu 3,5...5 V DC. Wyjście cyfrowe może być bezpośrednio podłączone do wejścia mikrokontrolera lub platform takich jak Arduino lub Raspberry Pi. Montaż możliwy jest poprzez otwór o średnicy 7,5 mm, co ułatwia instalację w prototypach oraz w gotowych urządzeniach.

Przykładowe zastosowania

  • Pomiar prędkości obrotowej silników poprzez analizę impulsów z tarczy z oznaczeniami
  • Wykrywanie pozycji granicznej mechanizmu
  • Detekcja przejścia elementów przez szczelinę
  • Budowa prostych enkoderów optycznych

Kompatybilność i integracja

Moduł współpracuje z popularnymi platformami mikrokontrolerowymi, takimi jak Arduino, STM32 czy Raspberry Pi. Może być wykorzystany zarówno w aplikacjach edukacyjnych, jak i w rozwiązaniach przemysłowych do detekcji pozycji, prędkości lub jako element krańcówki bezstykowej.
