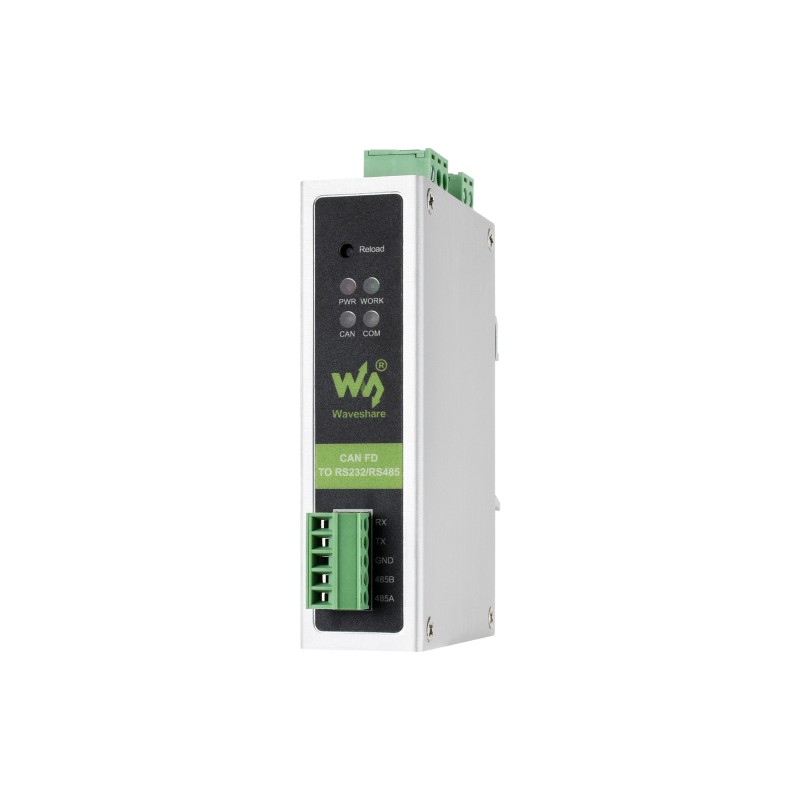

  • Widok główny
  • Widok od góry - tylna część konwertera
  • Widok od frontu - przód konwertera
  • Możliwy montaż na szynie DIN

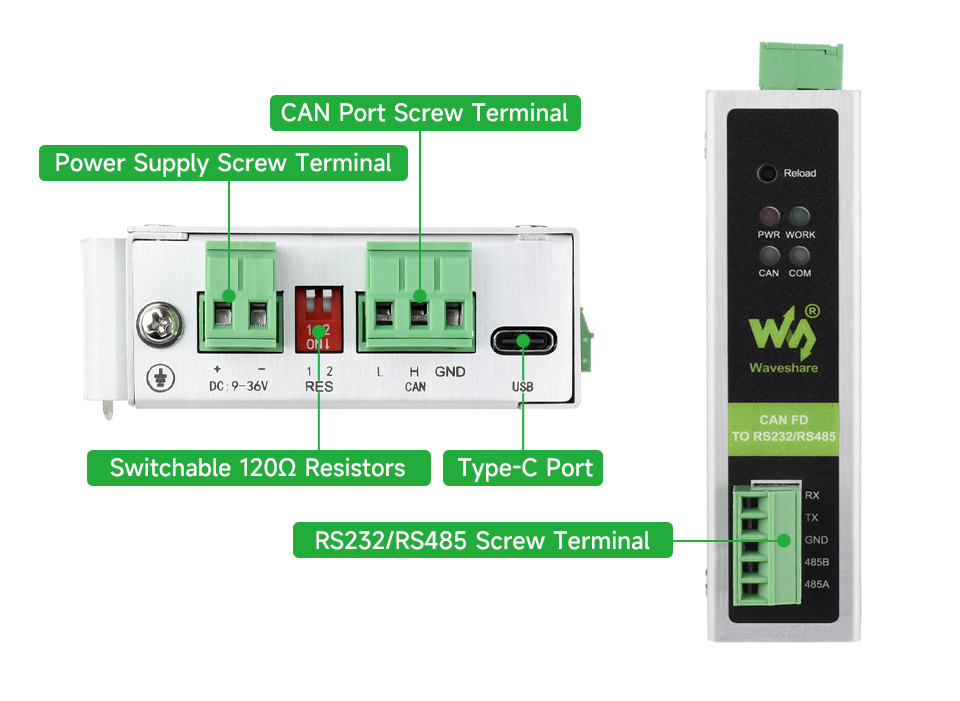

  • Złącza zasilania oraz serwisowe
  • Wymiary konwertera
ID: 1202692
160,83 zł
Brutto

130,76 zł Netto

Przemysłowy konwerter protokołów CAN FD umożliwiający dwukierunkową komunikację z interfejsami RS232 i RS485, obsługujący 5 trybów konwersji danych oraz protokoły CAN 2.0A i CAN 2.0B. Waveshare CAN FD TO RS232/RS485

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

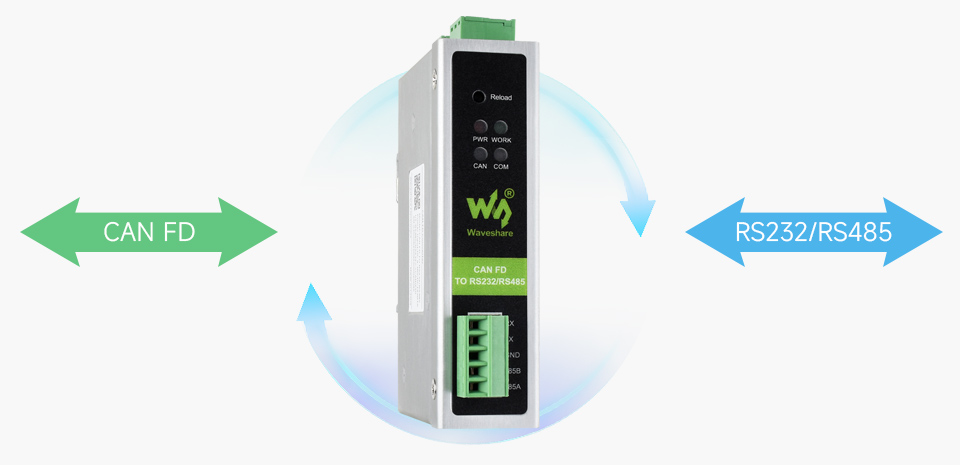

Konwerter Waveshare CAN FD do RS232/RS485 przeznaczony do integracji magistrali CAN FD z urządzeniami wykorzystującymi komunikację szeregową w systemach przemysłowych i embedded. Urządzenie umożliwia dwukierunkową transmisję danych pomiędzy CAN FD a interfejsami RS232 lub RS485, zapewniając zgodność z protokołami CAN FD oraz CAN 2.0A i CAN 2.0B.

Moduł obsługuje pięć trybów konwersji danych, w tym tryb transparentny, tryb transparentny z ID, konwersję protokołu standardowego, konwersję protokołu Modbus oraz konwersję protokołu niestandardowego z definiowanymi nagłówkami i stopkami ramek. Rozwiązanie umożliwia elastyczne dopasowanie sposobu komunikacji do wymagań systemów automatyki przemysłowej, monitoringu BMS, infrastruktury pojazdów elektrycznych oraz systemów pomiarowych.


Interfejs CAN pracuje z prędkością arbitrażu od 5 Kbps do 1 Mbps oraz prędkością domeny danych od 100 Kbps do 5 Mbps. Konwerter wyposażony został w jeden port CAN oraz jeden port szeregowy konfigurowalny jako RS232 lub RS485. Wbudowane rezystory terminujące 120 Ω mogą być aktywowane za pomocą przełączników DIP.

Obudowa przystosowana do montażu na szynie DIN oraz zakres temperatur pracy od -40°C do 85°C umożliwiają zastosowanie w środowiskach przemysłowych. Konfiguracja parametrów realizowana jest poprzez oprogramowanie PC lub komendy AT, a aktualizacja firmware odbywa się z poziomu hosta.

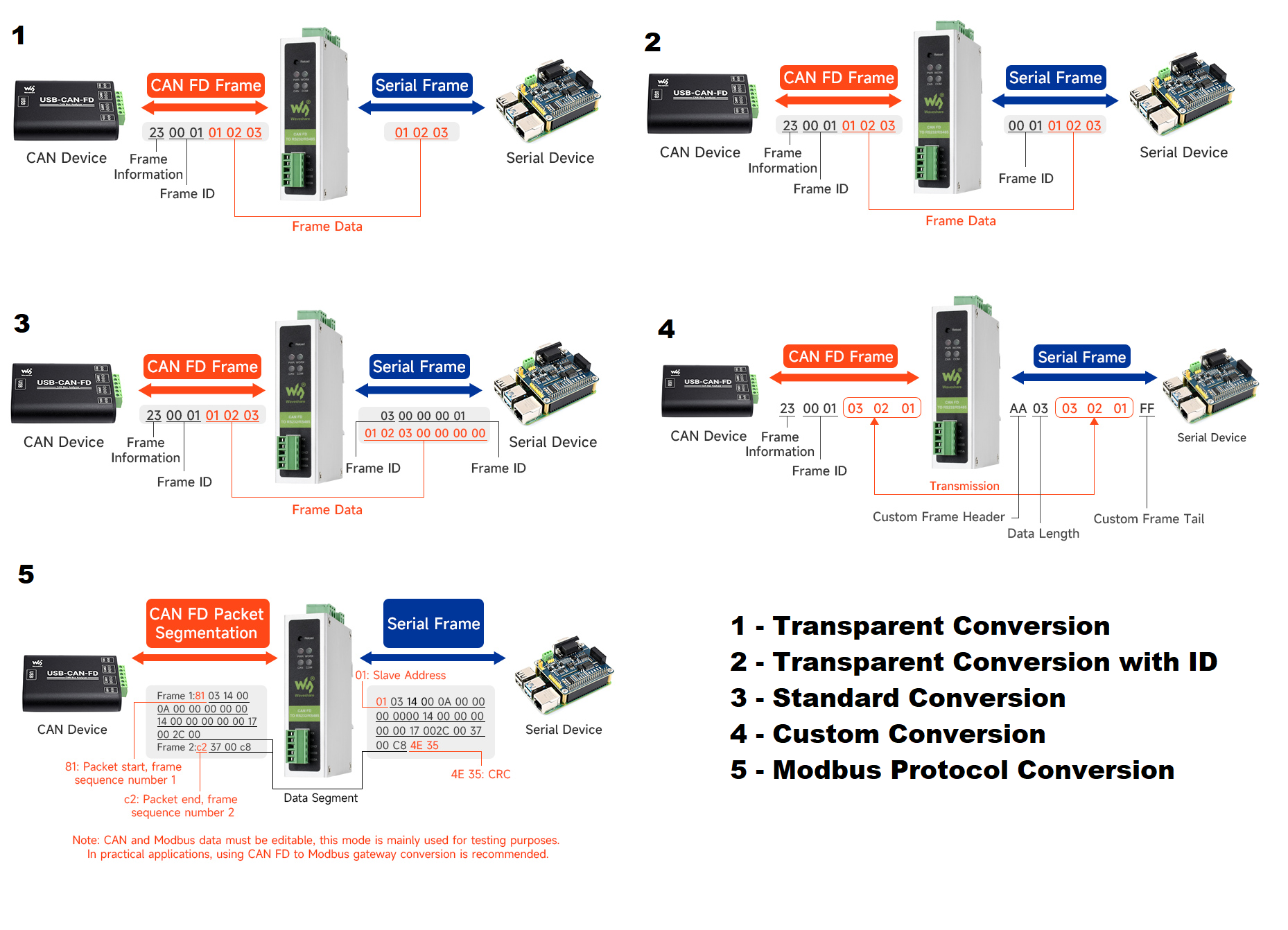

Tutaj znajdziesz wszystkie tryby konwersji w wersji graficznej – kliknij, aby pobrać zdjęcie.

Uwaga!

Zasilacz nie jest dołączony do zestawu; zalecane jest stosowanie zasilacza 12 V.

Właściwości

  • Obsługiwany protokół CAN: CAN FD, kompatybilność z CAN 2.0A i CAN 2.0B
  • Liczba portów CAN: 1
  • Prędkość arbitrażu CAN FD: 5 Kbps - 1 Mbps
  • Prędkość domeny danych CAN FD: 100 Kbps - 5 Mbps
  • Tryby konwersji danych: transparentny, transparentny z ID, standardowy, Modbus, niestandardowy
  • Interfejs szeregowy: RS232 lub RS485
  • Funkcja bramki Modbus: CAN FD do Modbus RTU Master/Slave
  • Filtrowanie ramek CAN: standardowe, rozszerzone, niestandardowe
  • Liczba filtrów ID: do 32
  • Rezystory terminujące CAN: 2 x 120 Ω, przełączane
  • Napięcie zasilania: DC 9 V - 36 V
  • Zalecane zasilanie: 12 V 1 A
  • Temperatura pracy: -40°C ~ 85°C
  • Temperatura przechowywania: -40°C ~ 105°C
  • Wilgotność pracy: 5% - 95% RH bez kondensacji
  • Montaż: szyna DIN
  • Wymiary: 110 x 27 x 85.6 mm
  • Diody sygnalizacyjne: POWER, WORK, COM, CAN
  • Ochrona ESD: 8 kV powietrze, 6 kV kontakt
  • Odporność EFT: do 2 kV
  • Odporność przepięciowa: do 2 kV
  • Masa: 0.134 kg

W zestawie

  • Konwerter CAN FD do RS232/RS485
  • Adapter wtyku zasilania
  • Śrubokręt
