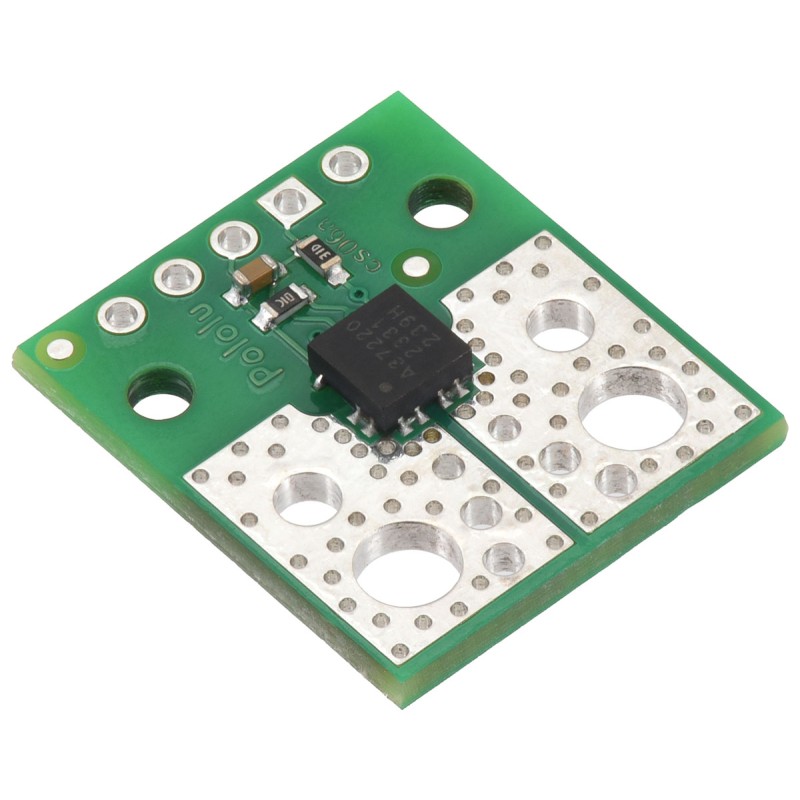

ACS37220LEZATR-100B3 Current Sensor - moduł z czujnikiem prądu od -100A do 100A, 3.3V

Opis

ACS37220 Hall Effect Current Sensor to moduł czujnika prądu, bazujący na efekcie Halla, oferujący elektryczną izolację oraz szerokie pasmo przenoszenia 150 kHz. Dzięki bardzo niskiej rezystancji ścieżki przewodzącej, wynoszącej zaledwie, zapewnia minimalne straty mocy i wysoką efektywność pomiarów. Czujnik może być umieszczony w dowolnym miejscu obwodu i stosowany w aplikacjach wymagających galwanicznej izolacji. Dzięki zastosowaniu różnicowego pomiaru Halla urządzenie jest odporne na wpływ zewnętrznych pól magnetycznych, co zwiększa dokładność odczytów. Sensor dostarcza napięcie analogowe proporcjonalne do wartości prądu, umożliwiając pomiary zarówno prądu stałego (DC), jak i zmiennego (AC). Moduł obsługuje napięcie zasilania od 3,15 V do 3,45 V, a jego wyjście jest ratiometryczne, co oznacza, że jego wartość środkowa wynosi VCC/2 i zmienia się o 13,2 mV na każdy amper przepływającego prądu. Krótki czas odpowiedzi  sprawia, że czujnik doskonale nadaje się do szybkich systemów pomiarowych i monitorowania prądu w czasie rzeczywistym.

Do prawidłowej pracy czujnika wymagane jest pięć połączeń: prąd wejściowy (IP+ i IP-), zasilanie logiczne (VCC i GND) oraz wyjście czujnika (VOUT). Pin FAULT jest domyślnie pdociągnięty do VDD i zostaje ściągnięty do stanu niskiego, gdy prąd IP przekroczy ustawiony próg nadprądowy w dowolnym kierunku. Wyjście to sygnalizuje aktualny stan błędu. Moduł wykorzystuje wielowarstwową płytkę PCB, co zapewnia wysoką trwałość i niezawodność. Duże otwory montażowe pozwalają na podłączenie przewodów lub zastosowanie terminali. Alternatywnie dostępne są również otwory o rozstawie 2,54 mm, jednak nie są one zalecane dla dużych prądów. Dzięki wysokiej dokładności, szerokim możliwościom montażowym i odporności na zakłócenia, czujnik znajduje zastosowanie w systemach zasilania, przetwornicach mocy, układach monitorowania baterii oraz systemach sterowania silnikami.

Właściwości

• Rodzaj czujnika: Allegro ACS37220
• Zakres pomiarowy: do 100 A
• Technologia: efekt Halla z galwaniczną izolacją
• Szerokość pasma: 150 kHz
• Napięcie zasilania: 3,15 V do 3,45 V
• Rezystancja ścieżki przewodzącej: 0,1 mΩ
• Wyjście analogowe proporcjonalne do natężenia prądu
• Ratiometryczne napięcie wyjściowe z punktem środkowym VCC/2
• Szybki czas odpowiedzi: poniżej 4 µs
• Wbudowana cyfrowa kompensacja temperatury
• Obsługa prądów stałych (DC) i zmiennych (AC)
• Opcje podłączenia: terminale śrubowe, piny 2,54 mm
• Rozstaw wyprowadzeń: 2,54 mm (kompatybilne z płytkami stykowymi)
• Wymiary: 17,8 x 20,3 mm
• Waga: 1 g
