CT432-HSWF30DR TMR Current Sensor - moduł z czujnikiem prądu 0-30A, 5V
ID: 1196563
37,29 zł
Brutto
30,32 zł Netto
Kompaktowy czujnik prądu oparty na technologii TMR, umożliwiający precyzyjne pomiary do 30 A przy minimalnych stratach energii. Dzięki szerokiemu pasmu 1 MHz, galwanicznej izolacji oraz odporności na zakłócenia, doskonale sprawdza się w aplikacjach wymagających szybkiej reakcji i wysokiej dokładności. Pololu 5305
Wysyłka gratis
darmowa wysyłka na terenie Polski dla wszystkich zamówień powyżej 500 PLN
Wysyłka tego samego dnia
Jeśli Twoja wpłata zostanie zaksięgowana na naszym koncie do godz. 11:00
14 dni na zwrot
Każdy konsument może zwrócić zakupiony towar w ciągu 14 dni bez zbędnych pytań
Opis
CT432-HSWF30DR TMR Current Sensor to kompaktowy moduł czujnika prądu, bazujący na technologii TMR (Tunneling Magnetoresistance) firmy Allegro. Jest przeznaczony do precyzyjnych pomiarów prądu w zakresie od 0 A do 30 A, oferując elektryczną izolację i wysoką odporność na zakłócenia. Dzięki szerokiemu pasmu 1 MHz czujnik sprawdza się w zastosowaniach wymagających szybkiej reakcji na zmiany natężenia prądu. Urządzenie posiada bardzo niski opór ścieżki przewodzącej, wynoszący zaledwie 1 mΩ, co minimalizuje straty energii. Jego analogowe wyjście napięciowe proporcjonalne do natężenia prądu pozwala na dokładne monitorowanie zarówno prądu stałego (DC), jak i zmiennego (AC). Dzięki odporności na pola magnetyczne, orientacja sensora względem zewnętrznych pól nie wpływa na pomiary. Czujnik obsługuje napięcie zasilania od 4,75 V do 5,5 V, a jego wyjście nie jest ratiometryczne, co oznacza, że punkt zerowy i czułość są niezależne od rzeczywistego napięcia zasilania. Opcjonalna funkcja zabezpieczenia nadprądowego (FLT) informuje o przekroczeniu 110% maksymalnego zakresu pomiarowego, umożliwiając szybkie wykrycie awarii.

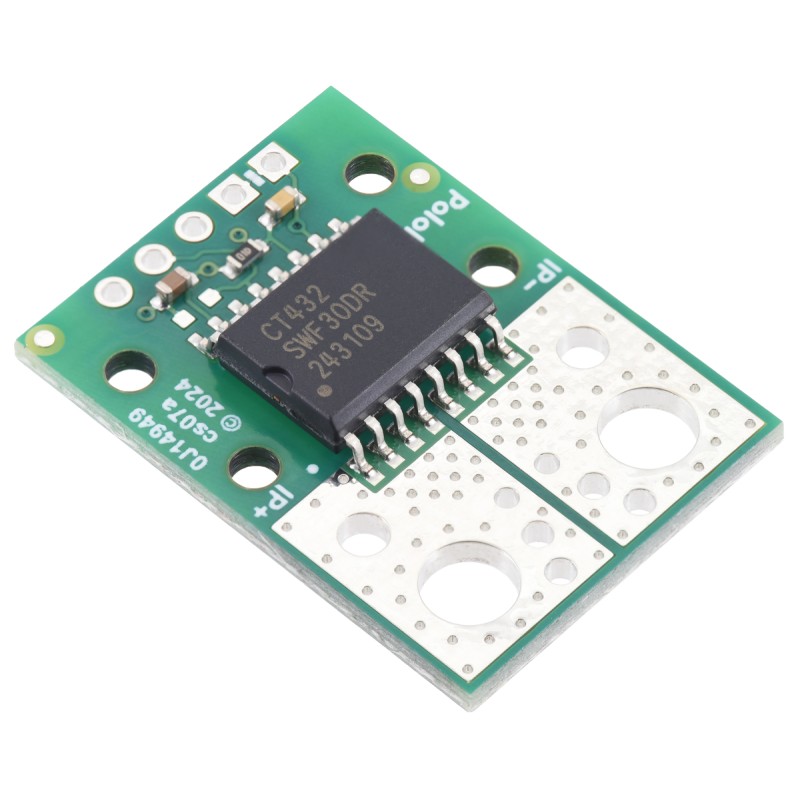

Kompaktowa płytka PCB wykonana z dwuwarstwowej miedzi zapewnia trwałość i niezawodność, a rozstaw wyprowadzeń 2,54 mm pozwala na łatwe użycie w płytkach prototypowych i modułach rozwojowych. Punkty podłączeniowe są czytelnie oznaczone na warstwie opisowej, a dodatkowa strzałka wskazuje kierunek dodatniego przepływu prądu. Sensor może być wpięty w dowolnym miejscu obwodu, zapewniając izolację galwaniczną i eliminując konieczność stosowania skomplikowanych układów pomiarowych. Dzięki wysokiej dokładności, niewielkim rozmiarom i dużej odporności na zakłócenia, CT432-HSWF30DR jest idealnym wyborem do zastosowań w systemach zasilania, przetwornicach mocy oraz układach sterowania silnikami. Jego wszechstronność i łatwość implementacji sprawiają, że jest to doskonałe rozwiązanie zarówno dla inżynierów, jak i hobbystów.
Właściwości
- Rodzaj czujnika: Allegro CT432-HSWF30DR
- Zakres pomiarowy prądu: 0 A do 30 A
- Napięcie zasilania: 4,75 V do 5,5 V
- Szerokość pasma: 1 MHz
- Rezystancja ścieżki prądu: 1 mΩ
- Czas reakcji: 300 ns
- Wyjście analogowe proporcjonalne do prądu AC/DC
- Odporność na pola wspólne
- Opcjonalne wyjście przeciążeniowe (FLT)
- Temperatura pracy: -40°C do 125°C
- Wymiary: 20,32 mm × 27,94 mm
- Waga: 2,3 g
1196563
Cechy
- Interfejs
- Sygnał analogowy
- Zakres pomiarowy
- 0 - 30 A
- Sposób podłączenia
- Szeregowy
