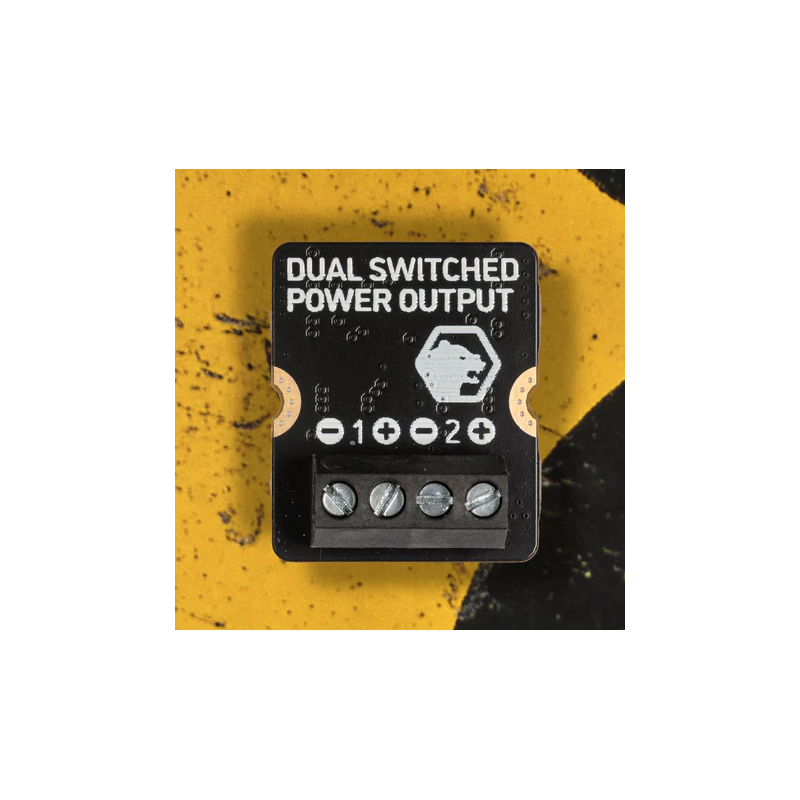

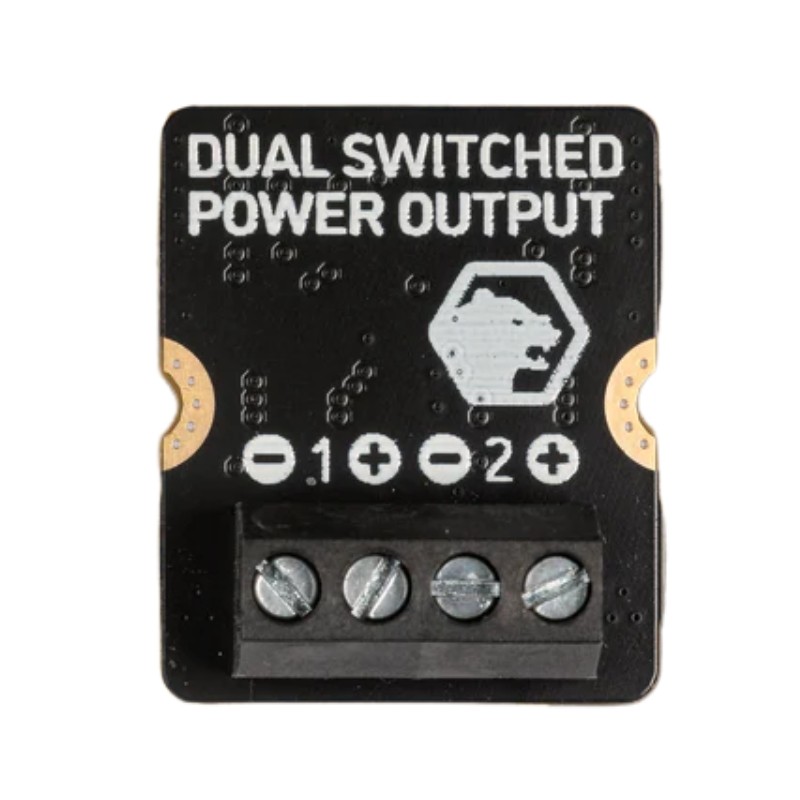

Dual Switched Power Output - 2-kanałowy moduł z wyjściami mocy
ID: 1202079
769894024706
72,42 zł
Brutto
58,88 zł Netto
Moduł mocy dla platformy Pimoroni Yukon, który umożliwia niezależne sterowanie dwoma wysokoprądowymi wyjściami w zakresie napięcia od 5 do 17 V. Dzięki wbudowanym diodom i dławikom doskonale radzi sobie z obciążeniami indukcyjnymi, takimi jak pompy, wentylatory czy elektromagnesy. Każdy kanał może pracować również w trybie PWM, co pozwala na płynną regulację mocy w urządzeniach wolno reagujących. Moduł obsługuje prąd do 6 A, posiada czujniki temperatury oraz sygnalizację „power good”. Pimoroni PIM692
Opis
Dual Switched Power Output to moduł mocy przeznaczony do pracy z platformą Pimoroni Yukon, umożliwiający niezależne sterowanie dwoma wysokoprądowymi wyjściami. Urządzenie zostało zaprojektowane z myślą o obsłudze elementów wymagających dużej mocy, takich jak pompy 12 V, wentylatory, elektromagnesy czy siłowniki, oferując bezpośrednie podanie napięcia wejściowego Yukon (5–17 V). Dzięki wbudowanym dławikom i diodom flyback, moduł świetnie radzi sobie z obciążeniami indukcyjnymi, zapewniając ich bezpieczną i stabilną pracę. Każdy kanał jest sterowany osobno, co zwiększa elastyczność projektową i umożliwia budowę złożonych układów. Dodatkowo moduł może pracować w trybie PWM przy niskich częstotliwościach, co pozwala na uzyskanie płynnej regulacji mocy w urządzeniach o powolnych reakcjach, takich jak podgrzewacze lub elementy grzejne.
Moduł został zaprojektowany tak, aby umożliwiać pracę z dużym natężeniem prądu — mimo że oficjalna specyfikacja złącza przewiduje 6 A, testy wykazały stabilną pracę aż do 15 A łącznie (7,5 A na kanał). Dzięki temu doskonale sprawdza się w projektach robotycznych, automatyce, systemach sterowania czy instalacjach kreatywnych wymagających dużej mocy. Obecność czujników temperatury i sygnalizacji „power good” pozwala na monitorowanie stanu modułu i zwiększa bezpieczeństwo całej konstrukcji. Całość dostarczana jest jako moduł w pełni zmontowany, co umożliwia natychmiastową integrację bez potrzeby lutowania.
Właściwości
- Obsługa dwóch niezależnych wysokoprądowych wyjść
- Zakres napięcia wejściowego: 5 do 17 V (bezpośrednie napięcie Yukon)
- Wbudowane diody do obsługi obciążeń indukcyjnych
- Możliwość pracy w trybie PWM przy niskich częstotliwościach
- Układy sterujące: 2 × SLG55021
- Wbudowane tranzystory mocy (FETs)
- Prąd roboczy: do 6 A
- Czujniki temperatury oraz sygnalizacja „power good”
- Złącze śrubowe do łatwego podłączania obciążeń
- Kompatybilność: Pimoroni Yukon
- Wymiary: 24 × 20 × 13.7 mm
1202079
Cechy
- Prąd wyjściowy
- 6 A
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Kompaktowy moduł umożliwiający wygodne sterowanie serwami komunikującymi się przez UART w trybie half-duplex lub full-duplex, dzięki czemu sprawdza się w zróżnicowanych projektach robotycznych. Wyposażony w złącza Molex oraz dodatkowe piny, pozwala na łatwą integrację popularnych serw, takich jak LX-16A, a także modeli innych producentów. Moduł oferuje wysokoprądowe wyjście zasilania, zapewniając stabilną pracę rozbudowanych systemów z wieloma serwami. Pimoroni PIM697
50,47 zł
24h
Dostępna ilość: 1
Dostępny

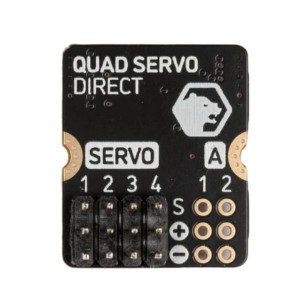

Moduł umożliwiający obsługę czterech serwomechanizmów z bezpośrednim zasilaniem w zakresie 5–17 V, co pozwala budować konstrukcje wymagające dużej mocy. Moduł wyposażono w standardowe złącza dla serw oraz dwa wejścia analogowe, które mogą służyć do współpracy z czujnikami lub serwami z informacją zwrotną. Pimoroni PIM695
35,12 zł
24h
Dostępna ilość: 1
Dostępny

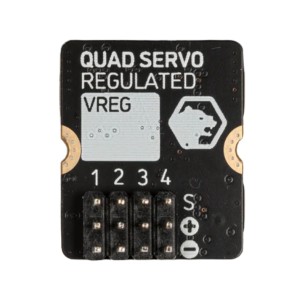

Moduł do systemu Pimoroni Yukon, pozwalający na jednoczesne sterowanie czterema serwomechanizmami. Wyposażony jest w stabilizowane zasilanie z regulowanym napięciem 5 V, 6 V lub 7,4 V oraz przetwornicę step-down TPS54A24, obsługując prąd ciągły do 5 A i szczytowy do 10 A. Moduł ma wbudowane czujniki temperatury i sygnał statusu zasilania, co zwiększa bezpieczeństwo użytkowania. Pimoroni PIM696
