modRL08_uUSB - moduł mocy z ośmioma przekaźnikami 10A oraz UART/USB

Opis

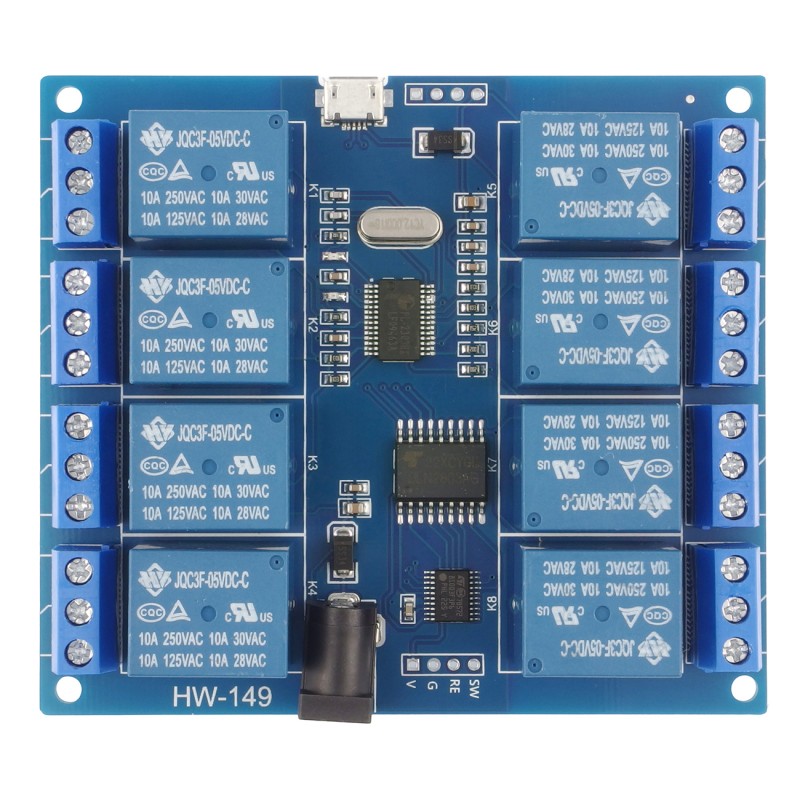

Moduł wyposażony w osiem przekaźników 10 A/250 V AC sterowane niezależnie za pośrednictwem magistrali szeregowej (UART) lub z poziomu komputera PC (poprzez złącze microUSB). Styki NO/NC przekaźników wyprowadzone zostały na zaciski śrubowe ARK. Płytka polecana do użycia z Arduino, umożliwia sterowanie ośmioma przekaźnikami z wykorzystaniem tylko dwóch linii mikrokontrolera.

Właściwości

• Moduł z ośmioma przekaźnikami 10 A/250 V AC
• Zaciski śrubowe (ARK) dla przewodów prądowych
• Magistrala UART
  • Dzięki zastosowaniu magistrali szeregowej, nie jest wymagana duża liczba linii sterujących
  • Prędkość transmisji: 9600 b/s
  • Liczba bitów danych: 8
  • Liczba bitów stopu: 1
  • Parzystość: brak
  • Sterowanie przepływem: wyłączone
• Wbudowana dioda zasilania i kontrolka odebrania danych
• Możliwość zasilania poprzez złącze microUSB
• Możliwość sterowania z komputera PC lub poprzez USB komputera jednopłytkowego (wbudowany konwerter PL2303HX)
• Wyprowadzone pola lutownicze dla przewodów magistrali UART (5 V)
• Obsługiwane systemy operacyjne: Windows XP, Windows Vista, Windows 7, Linux
• Otwory montażowe o średnicy 3 mm
• Zasilanie: 5 V DC
• Pobór prądu: 700 mA
• Możliwość podłączenia zewnętrznego zasilania 5V, gdy nie jesteśmy w stanie dostarczyć wystarczającej mocy z portu USB
• Wymiary: 91 x 80 x 18 mm

Obsługa

Moduł modRL08_uUSB sterowany jest za pośrednictwem magistrali UART. Po włączeniu zasilania, karta przekaźników oczekuje na wartość heksadecymalną 0x50. Jeśli taka zostanie wysłana do modułu, ten odpowie swoim identyfikatorem (ICSE014A ma identyfikator 0xAC). Po tej czynności, wysłanie liczby 0x51 wprowadzi moduł w stan nasłuchiwania magistrali - każda kolejna odebrana wartość będzie wysterowywac przekaźniki. Dla wartości 0x00 wszystkie przekaźniki sa włączone, zaś wartość 0xFF wyłącza wszystkie przekaźniki. Przykładowo, wartość 0x7F (binarnie: 01111111) włączy pierwszy przekaźnik, wyłączając pozostałe.
