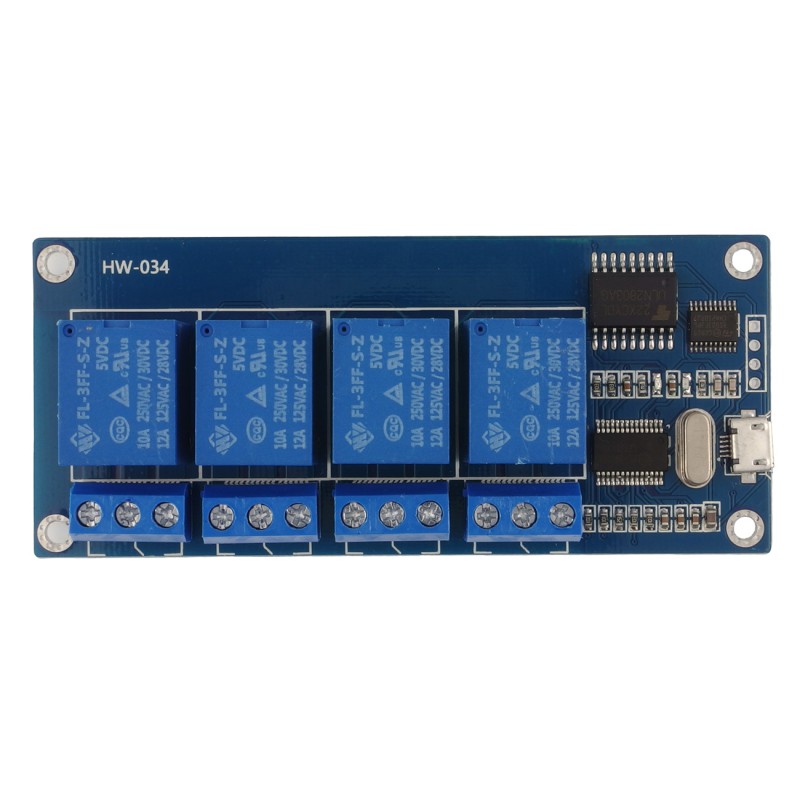

modRL04_uUSB - moduł mocy z czterema przekaźnikami 10A i interfejsem UART/USB
ID: 564110
5906623455997
44,58 zł
Brutto
36,24 zł Netto
Moduł wyposażony w cztery przekaźniki 10A/250VAC sterowane niezależnie za pośrednictwem magistrali szeregowej (UART) lub z poziomu komputera PC (poprzez złącze microUSB). Styki NO/NC przekaźników wyprowadzone zostały na zaciski śrubowe ARK. ICSTATION ICSE012A
Opis
Moduł wyposażony w cztery przekaźniki 10A/250VAC sterowane niezależnie za pośrednictwem magistrali szeregowej (UART) lub z poziomu komputera PC (poprzez złącze microUSB). Styki NO/NC przekaźników wyprowadzone zostały na zaciski śrubowe ARK. Płytka polecana do użycia z Arduino, umożliwia sterowanie czterema przekaźnikami z wykorzystaniem tylko dwóch linii mikrokontrolera.
Właściwości
- Moduł z czterema przekaźnikami 10 A / 250 VAC
- Zaciski śrubowe (ARK) dla przewodów prądowych
- Magistrala UART
- Dzięki zastosowaniu magistrali szeregowej, nie jest wymagana duża ilość linii sterujących
- Prędkość transmisji: 9600 b/s
- Liczba bitów danych: 8
- Liczba bitów stopu: 1
- Parzystość: brak
- Sterowanie przepływem: wyłączone
- Zasilanie: 5 V DC
- Pobór prądu: 400 mA
- Wbudowana dioda zasilania i kontrolka odebrania danych
- Możliwość zasilania poprzez złącze microUSB
- Możliwość sterowania z komputera PC lub poprzez USB komputera jednopłytkowego (wbudowany konwerter PL2303HX)
- Wyprowadzone pola lutownicze dla przewodów magistrali UART (5 V)
- Obsługiwane systemy operacyjne: Windows XP, Windows Vista, Windows 7, Linux
- Otwory montażowe o średnicy 3 mm
- Wymiary: 440 mm x 100 mm x 20 mm
- Waga: 58 g
Uwaga!
Karta nie współpracuje z systemami operacyjnymi Microsoft Windows 8, 8.1, 10
Obsługa
Moduł modRL04_uUSB sterowany jest za pośrednictwem magistrali UART. Po włączeniu zasilania, karta przekaźników oczekuje na wartość heksadecymalną 0x50. Jeśli taka zostanie wysłana do modułu, ten odpowie swoim identyfikatorem (ICSE012A ma identyfikator 0xAB). Po tej czynności, wysłanie liczby 0x51 wprowadzi moduł w stan nasłuchiwania magistrali - każda kolejna odebrana wartość będzie wysterowywac przekaźniki. Dla wartości 0x00 wszystkie przekaźniki sa włączone, zaś wartość 0xFF wyłącza wszystkie przekaźniki. Przykładowo, wartość 0x07 (binarnie: 0111) włączy pierwszy przekaźnik, wyłączając pozostałe.
564110
Cechy
- Prąd wyjściowy
- 10 A
- Ilość kanałów
- 4
- Element wykonawczy
- Przekaźnik elektromechaniczny
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
