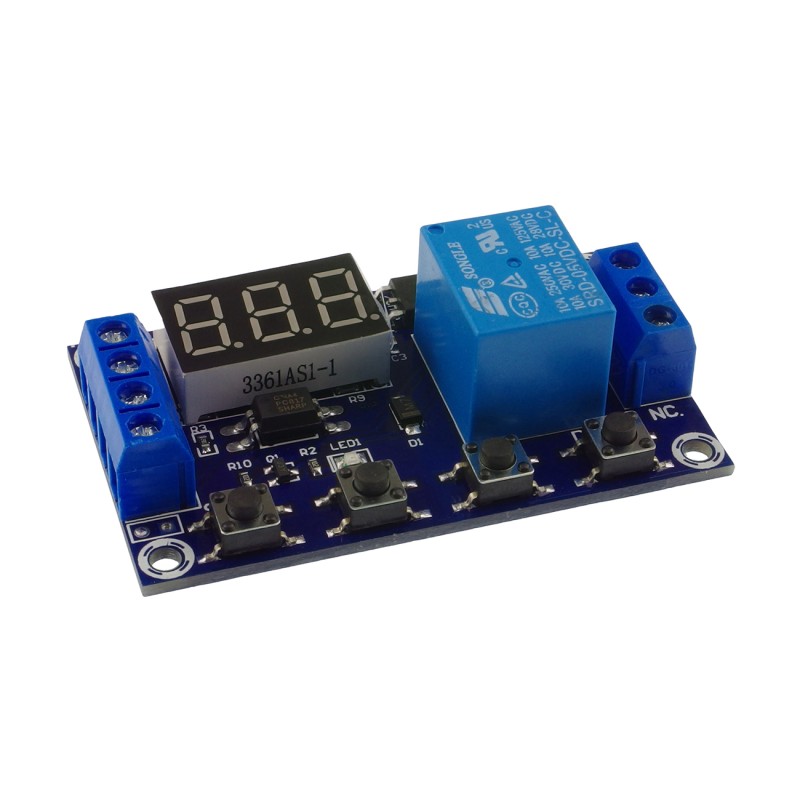

modRL01_Time Delay - moduł programowalnego przekaźnika czasowego

Opis

Programowalny moduł czasowy z przekaźnikiem 10A/250V (dostępne styki NO oraz NC), pozwala na ustawienie czasu i sposobu reakcji przekaźnika na sygnał wyzwalający, ma wbudowany wyświetlacz LED (trzy cyfry, 7 segmentów). Może być zasilany napięciem z przedziału 6 - 30VDC lub za pomocą złącza microUSB. Płytka wyposażona w złącza ARK i otwory montażowe.

Właściwości

• Programowalny przekaźnik czasowy
• Możliwość ustawienia czasu w zakresie: 0,1 s - 999 minut
• Krok nastaw:
  • Dla czasu 0,1 s - 99,9 s: 0,1 sekundy
  • Dla czasu 1 s - 999 s: 1 sekunda
  • Dla czasu 1 min - 999 min: 1 minuta
• Wyświetlacz 7-segmentowy, ułatwiający obsługę
• Napięcie zasilania: 6 - 30 V DC
• Możliwość zasilenia poprzez złącze microUSB (złącze nie służy do komunikacji z PC)
• Wyjście przekaźnikowe NO/NC
• Optoizolowane wejście wyzwalające
• Programowanie przy pomocy czterech przycisków
• Możliwość ręcznego wyłączenia przekaźnika w dowolnym momencie
• Dostępne tryby pracy:
  • P1: Załączenie przekaźnika na czas "OP" po wyzwoleniu sygnałem na wejściu TRIGGER (reakcja na zbocze narastające)
    • P1.1: Ponowne wyzwolenie w trakcie odliczania nie zmienia sposobu odliczania
    • P1.2: Ponowne wyzwolenie w trakcie odliczania zeruje odliczanie czasu
    • P1.3: Ponowne wyzwolenie w trakcie odliczania zatrzymuje zegar i wyłącza przekaźnik
  • P-2: Wyzwolenie powoduje rozpoczęcie odliczania czasu "CL", zaś po jego upływie - uruchomienie przekaźnika na czas "OP". Ponowne wyzwolenie nie zmienia sposobu odliczania
  • P3.1: Wyzwolenie przekaźnika oraz odliczania przez czas "OP", po jego upływie wyłączenie przekaźnika na czas "CL", powtórzenie cyklu w obiegach o ilości "LOP". Ponowne wyzwolenie zatrzymuje odliczanie i wyłącza przekaźnik
  • P3.2: Sterowanie przekaźnikiem w pętli, bez wyzwalania. Włączenie przekaźnika na czas "OP", wyłączenie przekaźnika na czas "CL", powtórzenie cyklu w pętli (ilość powtórzeń pętli określana przez parametr "LOP", może być nieskończona). Sygnał wyzwalający nie ma wpływu na pracę
  • P-4: Załączenie przekaźnika wraz z wyzwoleniem, licznik zatrzymany przez czas sygnału wyzwalającego. Po zaniku sygnału wyzwalającego start zegara i podtrzymanie przekaźnika przez czas "OP". Pojawienie się ponownego wyzwolenia w czasie "OP" zeruje licznik
• Łatwa obsługa
• Ustawienia nie są tracone po zaniku zasilania
• Cztery otwory montażowe o średnicy 3 mm
• Wymiary: 38 x 63 x 20 mm
• Waga: 24 g

Opis wyprowadzeń oraz złącz

Obsługa

Po włączeniu zasilania:

• Krótkie wciśnięcie przycisku STOP przełącza aktywność przekaźnika (ON/OFF)
• Krótkie wciśnięcie przycisku SET pozwala na podgląd ustawionych wartości parametrów OP/CL/LOP
• Dłuższe przytrzymanie przycisku SET powoduje wejście do menu

Po wejściu do menu:

• W pierwszej kolejności klawiszami UP/DOWN wybierany jest tryb pracy P1.1-P4 (opis trybów powyżej)
• Krótkie wciśnięcie przycisku SET oznacza akceptację trybu pracy i przejście do nastaw parametrów OP/CL/LOP
• Przyciski UP/DOWN pozwalają na zmianę wartości parametrów OP/CL/LOP
• Przycisk STOP pozwala na zmianę przedziału czasowego: części dziesiętne sekundy/sekundy/minuty
• Krótkie wciśnięcie przycisku SET  pozwala na akceptację ustawionej wartości parametru i przejście do wprowadzania kolejnych nastaw parametrów (jeśli dostępne)
• Dłuższe przytrzymanie przycisku SET powoduje zapisanie wartości parametrów do pamięci i powrót do trybu pracy
