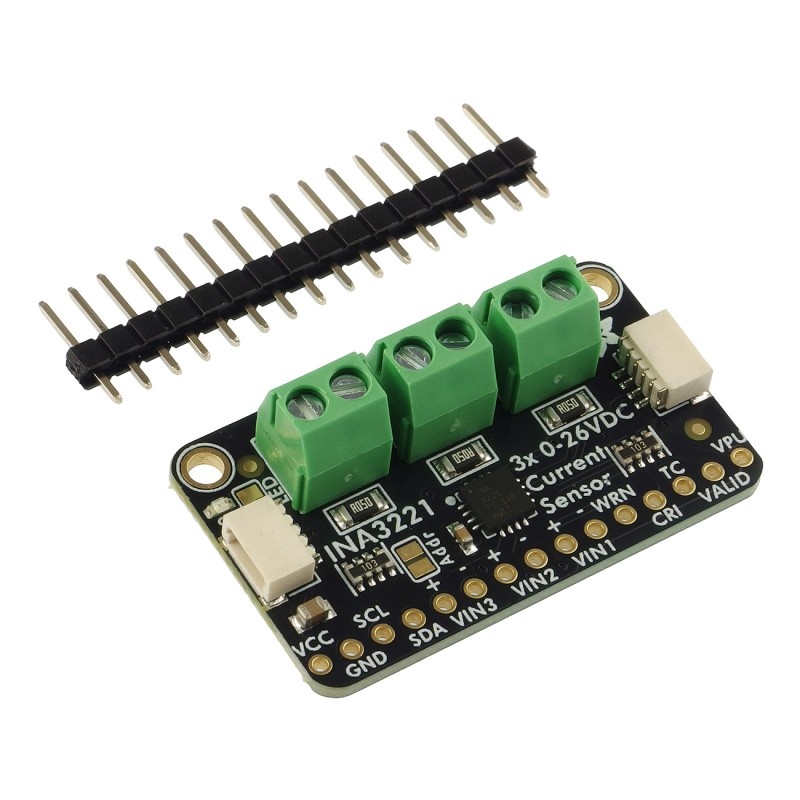

STEMMA QT INA3221 - moduł z 3-kanałowym czujnikiem prądu 0-26 VDC, ±3.2 A
ID: 1195186
5906623497485
13,83 €
Brutto
11,24 € Netto
Moduł INA3221, który umożliwia jednoczesny pomiar napięcia i prądu dla trzech źródeł zasilania poprzez interfejs I2C z precyzją ±1%. Dzięki 13-bitowemu przetwornikowi ADC oraz wbudowanym rezystorom bocznikowym 0,05Ω, pozwala na dokładne monitorowanie prądów do ±3,2A i napięć do +26VDC. Adafruit 6062
Opis
Moduł INA3221 to idealne rozwiązanie dla osób potrzebujących monitorować wiele szyn zasilania jednocześnie. Zamiast korzystać z kilku multimetrów, wystarczy podłączyć płytkę z czujnikiem, który umożliwia pomiar napięcia oraz prądu stałego dla trzech źródeł zasilania poprzez interfejs I2C z precyzją ±1%. Moduł INA3221 pozwala na pomiary dla napięć do +26 VDC, mimo zasilania układu napięciem 3V lub 5V, co czyni go idealnym do kontroli żywotności baterii lub paneli słonecznych.
Precyzyjny wzmacniacz mierzy napięcie na wbudowanych rezystorach bocznikowych 0,05Ω (1%), co pozwala na pomiar prądów do ±3,2A. Dzięki 13-bitowemu przetwornikowi ADC, rozdzielczość pomiaru w tym zakresie wynosi 0,4 mA. Zaawansowani użytkownicy mogą wymienić rezystor bocznikowy, aby dostosować zakres pomiaru – np. zastosowanie rezystora 0,01Ω pozwala na pomiar prądów do 16,4A z rozdzielczością 2 mA.
Obsługa jest bardzo prosta – wystarczy podłączyć moduł do zasilania od 3 do 5VDC, podłączyć piny I2C do mikrokontrolera i podłączyć monitorowane źródła do wejść VIN1/2/3+, a obciążenia do VIN1/2/3-. Istnieje także możliwość skonfigurowania wyjść ostrzeżeń o przeciążeniu.
Właściwości
- Zakres pomiaru napięcia: 0 V do 26 V
- Zakres pomiaru prądu: ±3,2 A (możliwość rozszerzenia przez wymianę rezystora bocznikowego)
- Wbudowane rezystory pomiarowe: 0,05Ω (1%)
- Dokładność pomiaru: ±1%
- 13-bitowy przetwornik ADC z rozdzielczością 0,4 mA przy ±3,2A
- Konfigurowalne opcje uśredniania pomiarów
- Programowalne wyjścia ostrzeżeń i alarmów
- Obsługa interfejsu I2C (domyślny adres 0x40, możliwość zmiany na 0x41)
- Napięcie zasilania: 2,7V do 5,5V
- Wymiary: 38,6 x 22,9 x 10,5 mm
- Masa: 5,8 g
1195186
Cechy
- Interfejs
- I2C
- Zakres pomiarowy
- ±3,2 A
- Sposób podłączenia
- Szeregowy
