Kompaktowy czujnik prądu oparty na technologii Halla, umożliwiający dokładny pomiar prądu DC i AC w zakresie ±10 A z galwaniczną izolacją. Ma analogowe wyjście VOUT z dużą czułością i pasmem 150 kHz, co pozwala na szybkie i precyzyjne odczyty w dynamicznych układach. Moduł pracuje w szerokim zakresie temperatur od -40°C do 125°C, a niska rezystancja ścieżki prądowej (~1,6 mΩ) minimalizuje straty energii. Dzięki niewielkim wymiarom i elastycznym opcjom montażu jest idealny do zastosowań w prototypach, systemach przemysłowych i projektach o ograniczonej przestrzeni. Pololu 5450

4 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

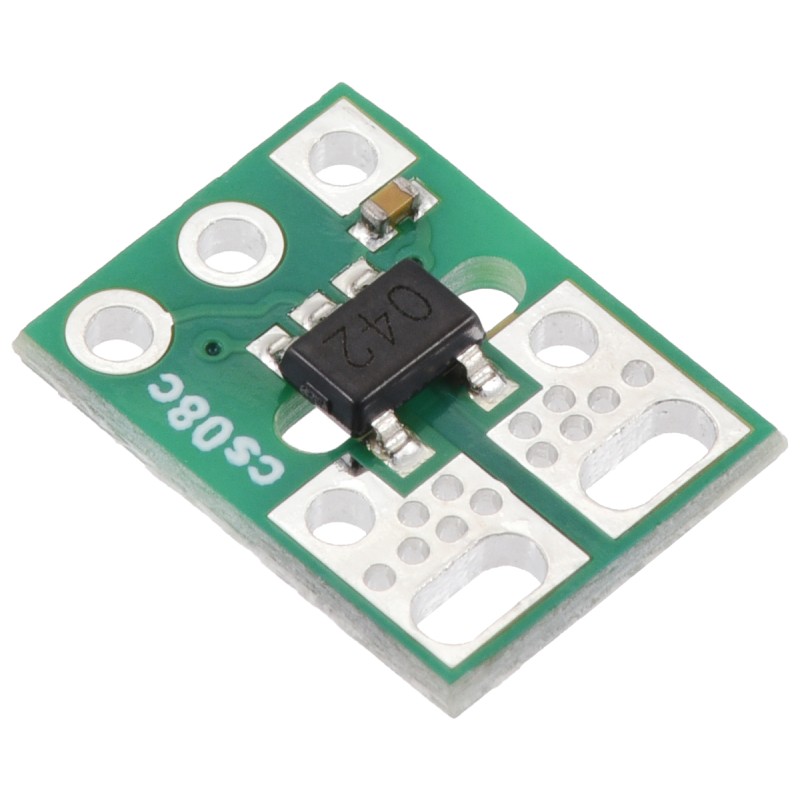

ACS37042 Micro Carrier to kompaktowy moduł oparty na czujniku prądu Allegro, wykorzystującym technologię efektu Halla i zapewniającym galwaniczną izolację pomiaru. Urządzenie charakteryzuje się bardzo niską rezystancją ścieżki prądowej ~1,6 mΩ, co minimalizuje straty energii oraz zapewnia wysoką dokładność pomiaru zarówno prądu stałego (DC), jak i zmiennego (AC). Wyjście analogowe oferuje szerokie pasmo 150 kHz, co umożliwia szybki i precyzyjny pomiar prądu w dynamicznych układach. Czas reakcji czujnika wynosi mniej niż 5 µs, dzięki czemu idealnie sprawdza się w aplikacjach wymagających szybkiej odpowiedzi.

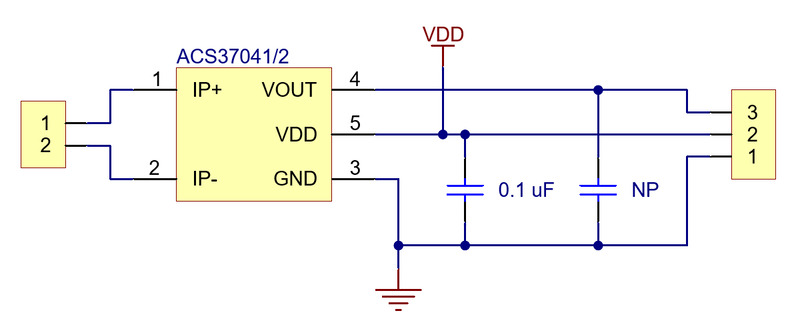

Moduł posiada pięć niezbędnych wyprowadzeń: wejścia prądowe IP+ i IP-, zasilanie logiczne VDD i GND oraz wyjście sygnału VOUT. Napięcie zasilania należy podłączyć do padów VDD i GND oznaczonych na spodzie płytki. Na wyjściu VOUT generowany jest sygnał analogowy o wartości spoczynkowej 1,65 V, która zmienia się proporcjonalnie do natężenia prądu wejściowego. Wzrost prądu w kierunku dodatnim powoduje zwiększenie napięcia wyjściowego, natomiast prąd ujemny skutkuje jego spadkiem, przy czułości 132 mV/A.

Płytkę można włączyć w tor prądowy na różne sposoby, w zależności od zastosowania. W typowych aplikacjach wysokoprądowych możliwe jest przylutowanie przewodów bezpośrednio do otworów montażowych. Otwory te są również kompatybilne z zaciskami śrubowymi o rastrze 3,5 mm lub 5 mm, co ułatwia montaż modułu w instalacjach prototypowych i docelowych. Alternatywnie, można użyć złączy goldpin.

Czujnik oferuje zintegrowaną kompensację temperaturową, co zwiększa dokładność w pełnym zakresie temperatur pracy od -40°C do 125°C, zgodnie ze standardami automotive. Układ nie jest ratiometryczny, co oznacza, że jego punkt zerowy i czułość są niezależne od wahań napięcia zasilania, co zapewnia odporność na zakłócenia. Moduł przeznaczony jest do pracy przy napięciu od 3,0 V do 3,6 V i obsługuje dwukierunkowy zakres pomiarowy od -10 A do +10 A. Dzięki niewielkim wymiarom doskonale nadaje się do zastosowań w kompaktowych projektach.

Właściwości

  • Układ: ACS37042KLHBLT-010B3
  • Zakres pomiarowy: ±10 A (dwukierunkowy)
  • Napięcie zasilania: 3,0 V do 3,6 V (nominalnie 3,3 V)
  • Czułość: 132 mV/A
  • Punkt zerowy: 1,65 V
  • Rezystancja ścieżki prądowej: ~1,6 mΩ
  • Pasmo przenoszenia: 150 kHz
  • Czas reakcji: < 5 µs
  • Kompensacja temperaturowa
  • Temperatura pracy: -40°C do 125°C
  • Izolacja galwaniczna 285 Vrms
  • Wymiary: 7,6 × 10,2 mm
1197863

Cechy

Interfejs
Sygnał analogowy
Zakres pomiarowy
±10 A
Sposób podłączenia
Szeregowy
