ID: 1194412
71,45 zł
Brutto

58,09 zł Netto

Moduł czujnika prądu ACS72981, który wykorzystuje efekt Halla do precyzyjnego i bezpiecznego pomiaru prądu AC oraz DC, zapewniając elektryczną izolację ścieżki prądowej. Dzięki szerokopasmowemu wyjściu analogowemu (do 250 kHz) i niskiej rezystancji przewodzącej (0,2 mΩ) minimalizuje straty energii i oferuje szybki czas reakcji poniżej 2 µs. Pololu 5273

24h
Dostępny
Dostępna ilość: 5
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

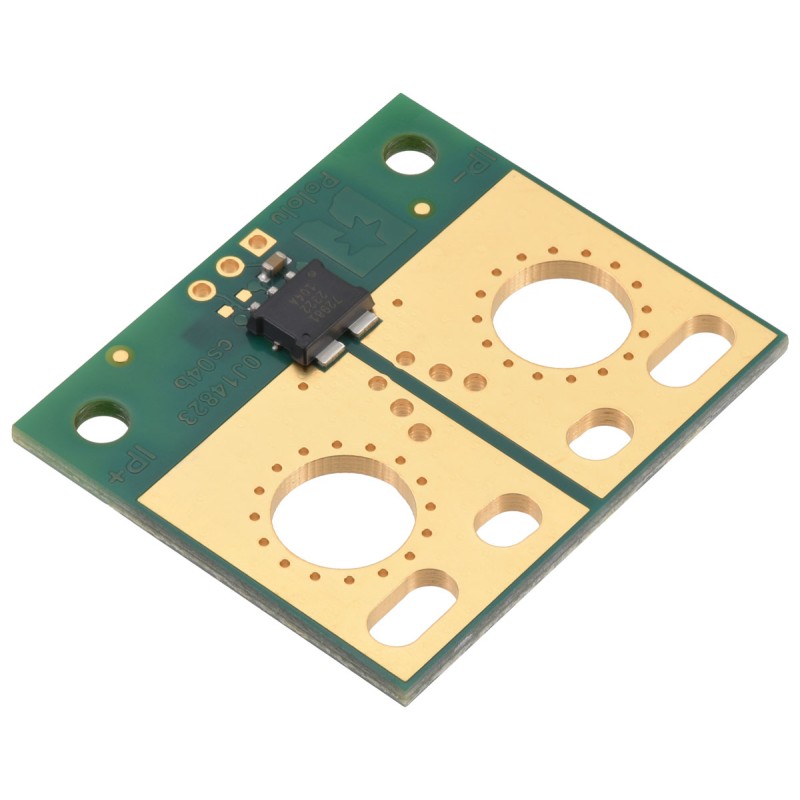

Moduł czujnika prądu ACS72981 to nowoczesne rozwiązanie bazujące na efekcie Halla, które zapewnia elektryczną izolację ścieżki prądowej. Dzięki temu może być umieszczony w dowolnym miejscu obwodu elektrycznego, oferując bezpieczny i precyzyjny pomiar. Czujnik posiada odporną na zakłócenia konstrukcję, eliminując wpływ jednolitych pól magnetycznych, takich jak pole ziemskie. Dzięki niskiej rezystancji ścieżki przewodzącej (0,2 mΩ) oraz wielowarstwowej płytce PCB (6 warstw, 2 oz miedzi), straty energii są minimalne.

Czujnik oferuje szerokopasmowe wyjście analogowe (do 250 kHz) proporcjonalne do prądu AC lub DC, z czasem reakcji poniżej 2 µs. Wbudowana cyfrowa kompensacja temperaturowa zwiększa dokładność pomiarów w szerokim zakresie temperatur.

Moduł wykorzystuje wielowarstwową płytkę PCB, co zapewnia wysoką trwałość i niezawodność. Duże otwory montażowe pozwalają na podłączenie przewodów do 2 AWG lub zastosowanie terminali pierścieniowych. Alternatywnie dostępne są również otwory o rozstawie 2,54 mm, 3,5 mm i 5 mm, jednak nie są one zalecane dla dużych prądów.


Moduł doskonale sprawdzi się w aplikacjach wymagających precyzyjnego pomiaru prądu, takich jak systemy zarządzania energią, monitoring akumulatorów, układy zabezpieczeń oraz elektronika przemysłowa. Dzięki elektrycznej izolacji pozwala na bezpieczne monitorowanie prądu w systemach o wysokim napięciu, a niski pobór mocy sprawia, że nadaje się również do zastosowań mobilnych i urządzeń zasilanych bateryjnie. Przyjazny interfejs oraz kompaktowa konstrukcja czynią czujnik idealnym wyborem zarówno dla profesjonalistów, jak i hobbystów. Może być używany w prototypowaniu, testowaniu oraz jako komponent gotowych systemów pomiarowych. Łatwość integracji i szeroki zakres zastosowań czynią ACS72981 niezastąpionym narzędziem w nowoczesnej elektronice.

Właściwości

  • Czujnik: Allegro ACS72981LLRATR-100B3
  • Zakres pomiaru: -100 A do +100 A
  • Czułość: 13,2 mV/A
  • Prąd zasilania: 14 mA
  • Czujnik efektu Halla z izolowaną ścieżką prądową
  • Zakres napięcia zasilania: 3V do 3,6V
  • Rezystancja przewodzenia: 0,2 mΩ
  • Pasmo przenoszenia: 250 kHz
  • Czas reakcji: < 2 µs
  • Wyjście analogowe: napięcie proporcjonalne do prądu
  • Kompensacja temperatury: wbudowana cyfrowa kompensacja
  • Opcje podłączenia: otwory montażowe 8,4 mm, 20 mm rozstawu, terminale śrubowe, piny 2,54 mm
  • Obsługiwane przewody: 8 AWG (M3.5), 12 AWG (M2)
  • Wymiary: 30,48 x 35,56 mm
  • Waga: 4,2 g
1194412

Cechy

Interfejs
Sygnał analogowy
Zakres pomiarowy
±100 A
Sposób podłączenia
Szeregowy
