ACS37800KMACTR-030B3-I2C Power Monitor - monitor parametrów zasilania z izolowanym obwodem I2C
ID: 1197879
133,97 zł
Brutto
108,92 zł Netto
Moduł umożliwiający precyzyjny, izolowany galwanicznie pomiar prądu w zakresie ±30 A oraz napięcia do 480 VRMS, zapewniając odczyty wartości RMS, chwilowych i mocy czynnej, biernej i pozornej. Wyposażony w interfejs I²C, złącza JST SH 4-pin oraz piny 2,54 mm, pozwala na łatwą integrację z systemami Qwiic, STEMMA QT oraz standardowymi mikrokontrolerami, a konfiguracja przechowywana w EEPROM umożliwia definiowanie adresu i progów przeciążeniowych. Czujnik oferuje trzy zakresy pomiaru napięcia (120 V - domyślnie, 240 V, 480 V RMS) oraz możliwość wykrywania przepięć, a wbudowane zabezpieczenia i niskie rezystancje przewodzenia zapewniają bezpieczeństwo i dokładność pomiarów. Pololu 5410
Opis

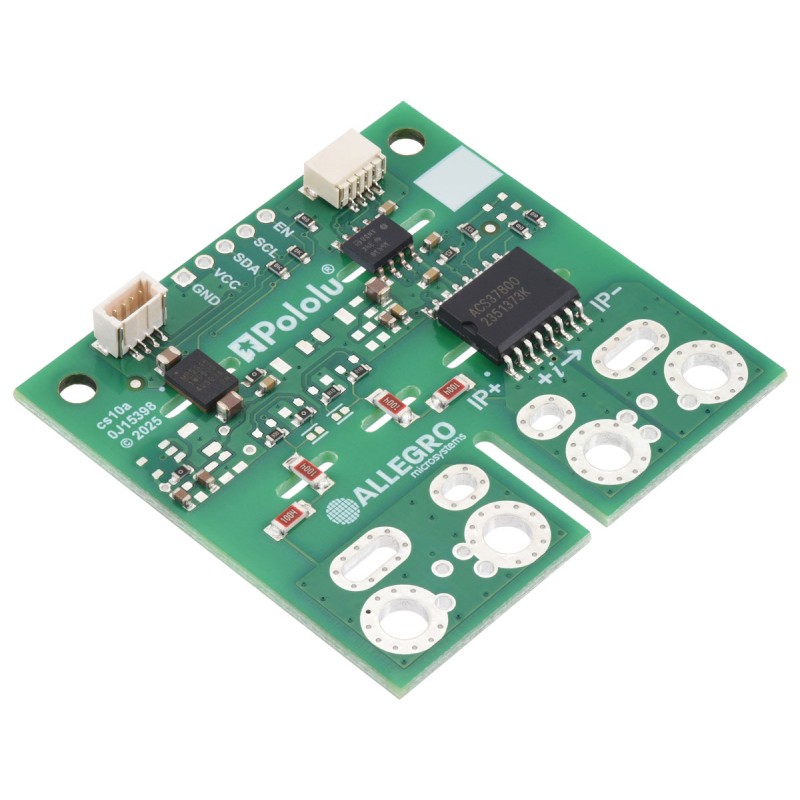

Moduł ACS37800KMACTR-030B3-I2C Power Monitor to zaawansowana płytka pomiarowa oparta na układzie firmy Allegro Microsystems, przeznaczona do monitorowania napięcia, prądu, mocy oraz innych parametrów w systemach AC i DC. Urządzenie umożliwia dwukierunkowy pomiar prądu w zakresie od −30 A do +30 A, a także konfigurację pomiaru napięcia do 480 VRMS (±980 V w szczycie). Dzięki zastosowaniu izolacji galwanicznej toru pomiarowego oraz wtórnej izolacji interfejsu I²C, moduł zapewnia wysokie bezpieczeństwo użytkowania oraz dokładność pomiarów.
Sensor umożliwia odczyt wartości RMS i chwilowych, wykrywa automatycznie przejścia przez zero oraz oblicza moc czynną, bierną i pozorną, a także współczynnik mocy. Dzięki szerokości pasma 1 kHz znajduje zastosowanie w wielu aplikacjach energetycznych i przemysłowych. Zintegrowany czujnik prądu oparty na efekcie Halla oferuje izolowaną ścieżkę prądową, niską rezystancję przewodzenia (0,85 mΩ) oraz wysoki poziom odporności na pola wspólne. Płytka zawiera sieć rezystorów pomiarowych zoptymalizowaną do pracy w zakresie 120 VAC, 240 VAC i 480 VAC, co pozwala na dostosowanie układu do różnych zastosowań.
Interfejs komunikacyjny modułu to I²C, dostępny poprzez złącza JST SH 4-pin (kompatybilne z Qwiic i STEMMA QT) lub standardowe piny 2,54 mm. Konfiguracja układu przechowywana jest w pamięci EEPROM, co pozwala na definiowanie parametrów takich jak adres urządzenia czy progi detekcji przeciążeń. Domyślny adres I²C to 0x60. Zasilanie logiki odbywa się napięciem w zakresie od 3 V do 5,5 V, a wbudowany izolowany przetwornik DC-DC zasila układ czujnika napięciem 3,3 V.
Czujnik ACS37800 mierzy prąd płynący od zacisków IP+ do IP−, które są wyraźnie oznaczone na płytce wraz ze strzałką +i wskazującą kierunek przepływu prądu dodatniego. Napięcie mierzone jest między IP+ a punktami V− po lewej stronie płytki, przy czym dodatnie odczyty odpowiadają wyższemu napięciu na IP+. Dla wygodnego podłączenia, wszystkie otwory przelotowe po lewej stronie są elektrycznie połączone, co pozwala podłączyć zasilanie do wewnętrznych punktów, a obciążenie do zewnętrznych.
Płytka ma dwie zworki montowane powierzchniowo, które umożliwiają konfigurację jednej z trzech różnych zakresów pomiaru napięcia dla czujnika ACS37800. Zakresy te są optymalizowane do pomiaru 120 V, 240 V oraz 480 VAC RMS (wartość skuteczna). Każdy zakres pozwala na wykrywanie przepięć, obsługując chwilowe napięcie około 40% wyższe od nominalnego napięcia szczytowego. Oznacza to, że czujnik może mierzyć napięcia do dwukrotności nominalnego RMS zanim jego wyjście osiągnie saturację. Takie rozwiązanie zwiększa bezpieczeństwo i dokładność pomiarów w różnych warunkach pracy systemu. Domyślnie zworki są rozwarte, co oznacza, że moduł może mierzyć do 120 VRMS.
Moduł oferuje również wejście EN, które pozwala na wyłączenie zasilania części logicznej w celu oszczędzania energii. Do podłączenia przewidziano różnorodne opcje – od dużych otworów o średnicy 4 mm (dla przewodów do 10 AWG lub końcówek oczkowych), przez miejsca na złącza śrubowe w rastrze 9,5–12 mm, aż po mniejsze pola lutownicze 2,54 mm i 5,08 mm dla złączy goldpin. Konstrukcja płytki uwzględnia również szczeliny separacyjne zwiększające odstęp izolacyjny. Dzięki temu moduł jest elastyczny w montażu i idealny do testowania oraz wdrażania rozwiązań pomiarowych w instalacjach energetycznych, przemysłowych i laboratoryjnych.
Właściwości
- Czujnik prądu i napięcia oparty na układzie ACS37800KMACTR-030B3-I2C
- Pomiar prądu w zakresie: −30 A do +30 A
- Pomiary: prąd i napięcie RMS i chwilowe
- Obliczanie mocy czynnej, biernej i pozornej oraz współczynnika mocy
- Szerokość pasma: 1 kHz
- Automatyczne wykrywanie przejścia przez zero
- Czujnik prądu oparty na efekcie Halla z izolowaną ścieżką pomiarową
- Niska rezystancja przewodzenia: 0,85 mΩ
- Obsługa systemów jednofazowych AC i DC
- Konfigurowalne zakresy pomiaru napięcia: 120 VAC, 240 VAC, 480 VAC
- Interfejs: I²C, złącza JST SH 4-pin oraz otwory 0,1″
- Zgodność ze standardami Qwiic i STEMMA QT
- Domyślny adres I²C: 0x60, możliwość zmiany przez EEPROM
- Programowalne progi: przeciążenie prądowe, podnapięciowe i nadnapięciowe
- Zasilanie logiki: 3 V do 5,5 V
- Izolowany przetwornik DC-DC zasilający układ czujnika napięciem 3,3 V
- Wtórna izolacja interfejsu I²C dla zwiększenia bezpieczeństwa
- Wyprowadzone wejście EN do zarządzania zasilaniem
- Różnorodne opcje montażu: duże otwory (10 AWG), terminale śrubowe, złącza goldpin
- Płytka z nacięciami zwiększającymi odstęp izolacyjny
- Wymiary: 48,26 × 45,72 mm
1197879
Cechy
- Interfejs
- I2C
- Zakres pomiarowy
- ±30 A
- Sposób podłączenia
- Szeregowy
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
