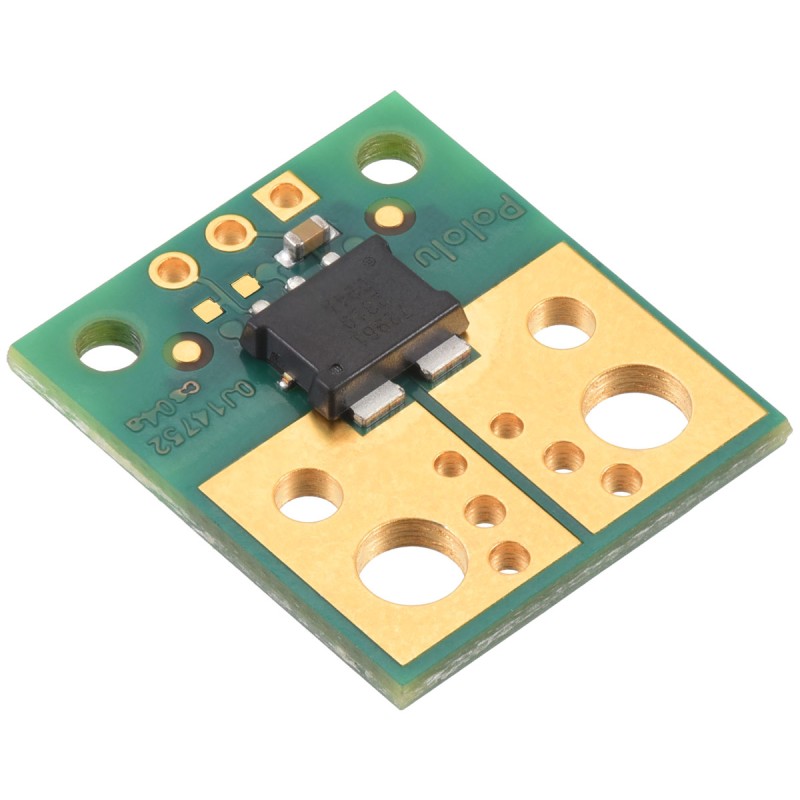

ACS72981LLRATR-050U5 Current Sensor - moduł z czujnikiem prądu 0-50A, 5V
ID: 1197884
52,64 zł
Brutto
42,80 zł Netto
Moduł czujnika prądu ACS72981, który wykorzystuje efekt Halla do precyzyjnego i bezpiecznego pomiaru prądu DC, zapewniając elektryczną izolację ścieżki prądowej. Dzięki szerokopasmowemu wyjściu analogowemu (do 250 kHz) i niskiej rezystancji przewodzącej (0,2 mΩ) minimalizuje straty energii i oferuje szybki czas reakcji poniżej 2 µs. Pololu 5264
Opis
Moduł czujnika prądu ACS72981 to nowoczesne rozwiązanie bazujące na efekcie Halla, które zapewnia elektryczną izolację ścieżki prądowej. Dzięki temu może być umieszczony w dowolnym miejscu obwodu elektrycznego, oferując bezpieczny i precyzyjny pomiar. Czujnik posiada odporną na zakłócenia konstrukcję, eliminując wpływ jednolitych pól magnetycznych, takich jak pole ziemskie. Dzięki niskiej rezystancji ścieżki przewodzącej (0,2 mΩ) oraz wielowarstwowej płytce PCB (6 warstw, 2 oz miedzi), straty energii są minimalne.
Czujnik oferuje szerokopasmowe wyjście analogowe (do 250 kHz) proporcjonalne do prądu DC, z czasem reakcji poniżej 2 µs. Wbudowana cyfrowa kompensacja temperaturowa zwiększa dokładność pomiarów w szerokim zakresie temperatur.
Różne metody montażu umożliwiają łatwe włączenie modułu do obwodu – można przylutować przewody bezpośrednio do otworów, użyć bezlutowych zacisków pierścieniowych lub zamocować terminale śrubowe. Największe otwory obsługują przewody do 8 AWG oraz śruby M3.5, a dodatkowe otwory 3.5 mm i 5 mm umożliwiają stosowanie złącz śrubowych lub pinów nagłówkowych.
Moduł doskonale sprawdzi się w aplikacjach wymagających precyzyjnego pomiaru prądu, takich jak systemy zarządzania energią, monitoring akumulatorów, układy zabezpieczeń oraz elektronika przemysłowa. Dzięki elektrycznej izolacji pozwala na bezpieczne monitorowanie prądu w systemach o wysokim napięciu, a niski pobór mocy sprawia, że nadaje się również do zastosowań mobilnych i urządzeń zasilanych bateryjnie. Przyjazny interfejs oraz kompaktowa konstrukcja czynią czujnik idealnym wyborem zarówno dla profesjonalistów, jak i hobbystów. Może być używany w prototypowaniu, testowaniu oraz jako komponent gotowych systemów pomiarowych. Łatwość integracji i szeroki zakres zastosowań czynią ACS72981 niezastąpionym narzędziem w nowoczesnej elektronice.
Właściwości
- Czujnik: Allegro ACS72981LLRATR-050U5
- Zakres pomiaru: 0 A do 50 A
- Czułość: 80 mV/A
- Prąd zasilania: 14 mA
- Czujnik efektu Halla z izolowaną ścieżką prądową
- Zakres napięcia zasilania: 4,5V do 5,5V
- Rezystancja przewodzenia: 0,2 mΩ
- Pasmo przenoszenia: 250 kHz
- Czas reakcji: < 2 µs
- Wyjście analogowe: napięcie proporcjonalne do prądu
- Kompensacja temperatury: wbudowana cyfrowa kompensacja
- Opcje montażu: przylutowanie przewodów, zaciski pierścieniowe, terminale śrubowe
- Obsługiwane przewody: 8 AWG (M3.5), 12 AWG (M2)
- Wymiary: 17,78 x 20,32 mm
- Waga: 1,4g
1197884
Cechy
- Interfejs
- Sygnał analogowy
- Zakres pomiarowy
- 0 - 50 A
- Sposób podłączenia
- Szeregowy
