Pololu 5322 - czujnik prądu TMR CT432-HSWF50MR +/-50A 5V
ID: 1194444
5902186340367
63,92 zł
Brutto
51,97 zł Netto

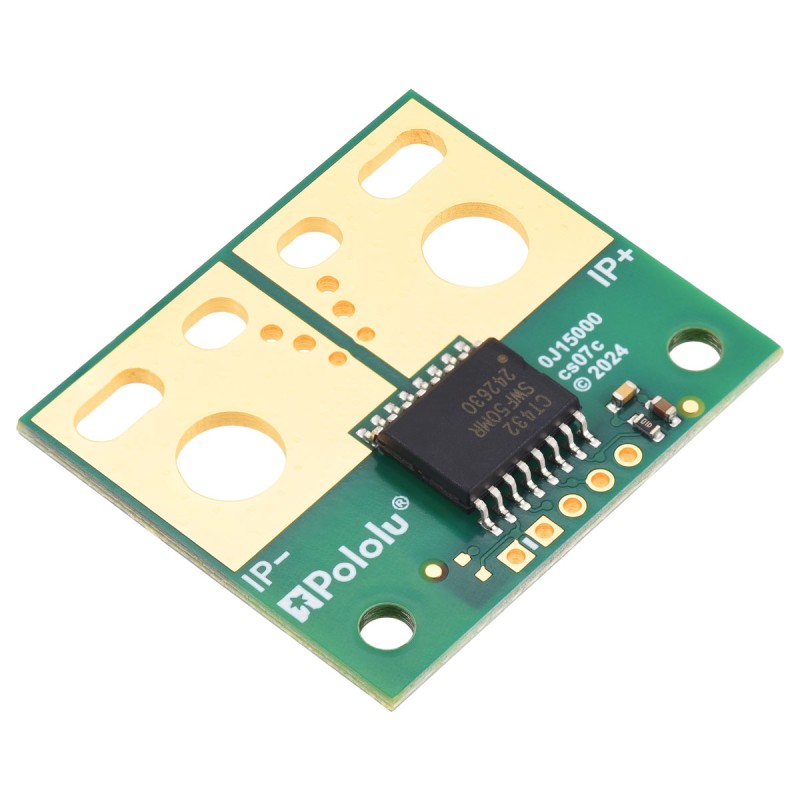

Czujnik prądu Pololu 5322 umożliwia izolowany pomiar prądu AC i DC w zakresie od -50 A do +50 A. Moduł oparty na układzie Allegro CT432-HSWF50MR wykorzystuje technologię TMR, oferując pasmo przenoszenia do 1 MHz oraz analogowy interfejs. Pololu 5322
Opis
Czujnik prądu Pololu 5322 wykorzystuje układ Allegro CT432-HSWF50MR z technologią XtremeSense™ TMR, umożliwiając dwukierunkowy pomiar prądu stałego i przemiennego przy zachowaniu galwanicznej izolacji pomiędzy ścieżką prądową a elektroniką pomiarową. Zakres od -50 A do +50 A pozwala stosować moduł w układach sterowania silnikami, falownikach, zasilaczach impulsowych, systemach magazynowania energii oraz układach monitorowania prądu.
Moduł pracuje z napięciem 4,75–5,5 V i generuje analogowy sygnał wyjściowy o czułości 40 mV/A, wyśrodkowany wokół napięcia 2,5 V. Pasmo przenoszenia 1 MHz, typowy czas odpowiedzi 300 ns oraz odporność na wysokie wartości dV/dt umożliwiają pracę w szybkich układach przełączających. Wyjście FLT sygnalizuje przekroczenie około 110% liniowego zakresu pomiarowego.
Właściwości
- Czujnik prądu oparty na układzie Allegro CT432-HSWF50MR
- Technologia pomiarowa XtremeSense™ TMR
- Zakres pomiarowy: -50 A do +50 A
- Dwukierunkowy pomiar prądu AC i DC
- Sposób podłączenia: szeregowo w obwodzie prądowym
- Interfejs: analogowy
- Galwaniczna izolacja obwodu pomiarowego
- Napięcie zasilania: 4,75–5,5 V
- Napięcie nominalne: 5 V
- Pobór prądu: 6 mA
- Czułość: 40 mV/A
- Napięcie wyjściowe przy 0 A: 2,5 V
- Pasmo przenoszenia: 1 MHz
- Typowy czas odpowiedzi: 300 ns
- Rezystancja ścieżki prądowej: 1 mΩ
- Wyjście sygnalizacji przekroczenia prądu FLT
- Zakres temperatury pracy: od -40°C do 125°C
- 6-warstwowa płytka PCB z miedzią 2 oz
- Wymiary płytki: 30,5 × 35,6 mm
- Masa: 4,3 g
- Zalecane napięcie obwodu mierzonego: poniżej 30 V
1194444
Cechy
- Interfejs
- Sygnał analogowy
- Zakres pomiarowy
- ±50 A
- Sposób podłączenia
- Szeregowy
- Rysunek wymiarowy modułów czujników prądu CT432/CT433 (425,83 kB)
- Model 3D modułów czujników prądu CT432/CT433 w wersji Large (1,16 MB)
- Szablon otworów montażowych dla modułów czujników prądu CT432/CT433 w wersji Large (18,84 kB)

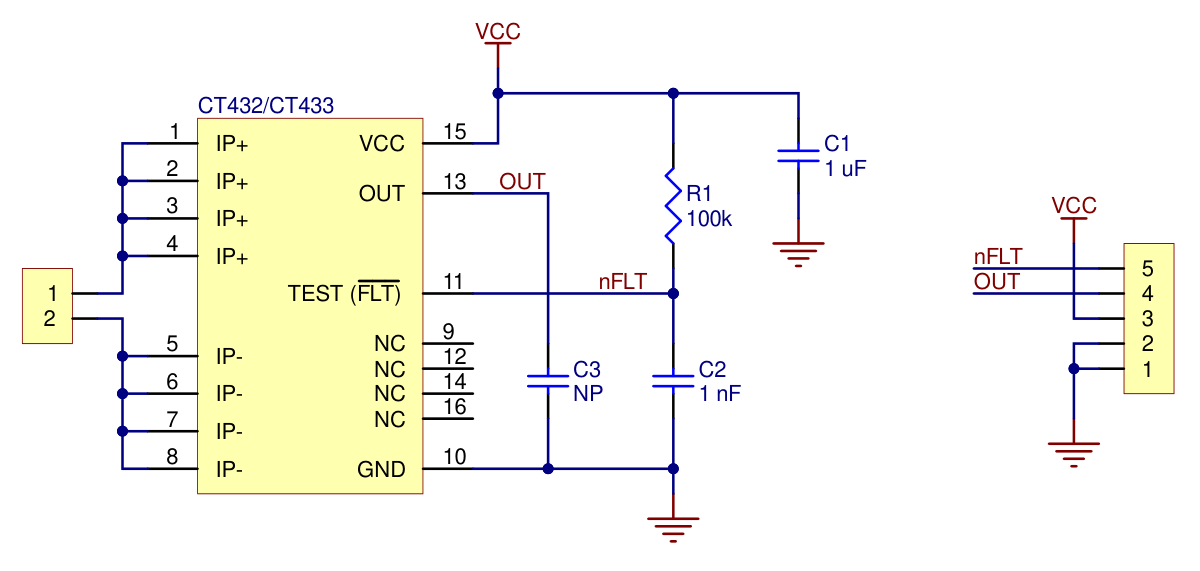

- Schemat elektryczny (51,58 kB)
- Nota katalogowa układu CT432
- Nota katalogowa układu CT433
