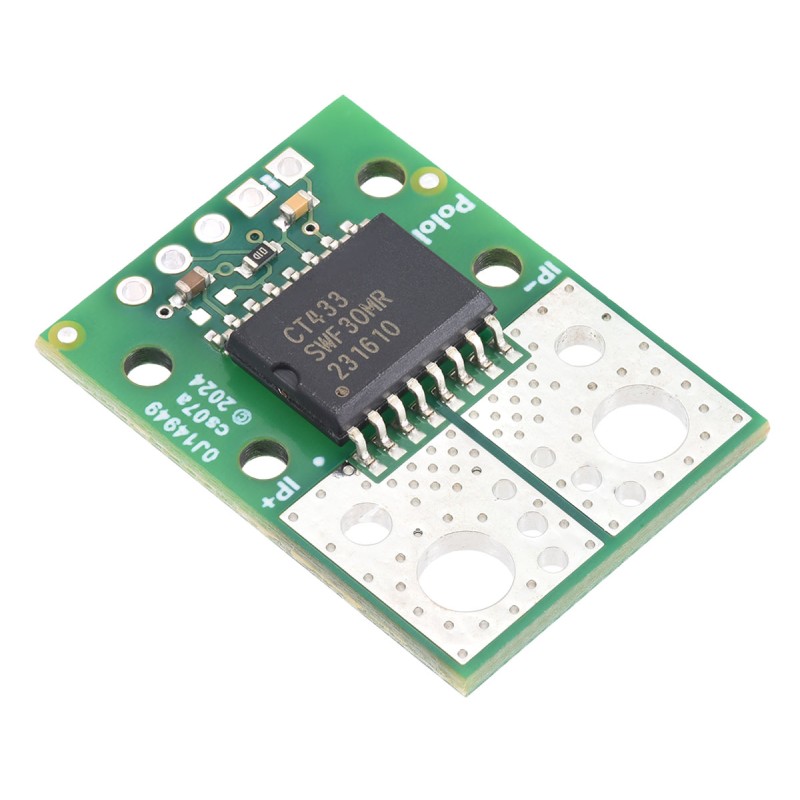

Kompaktowy czujnik natężenia prądu Pololu 5311 oparty na układzie CT433-HSWF30MR, przeznaczony do pomiaru prądu do ±30A przy napięciu zasilania 3.3V w aplikacjach z separacją galwaniczną i analogowym sygnałem wyjściowym. Pololu 5311

24h
Dostępny
Dostępna ilość: 2
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

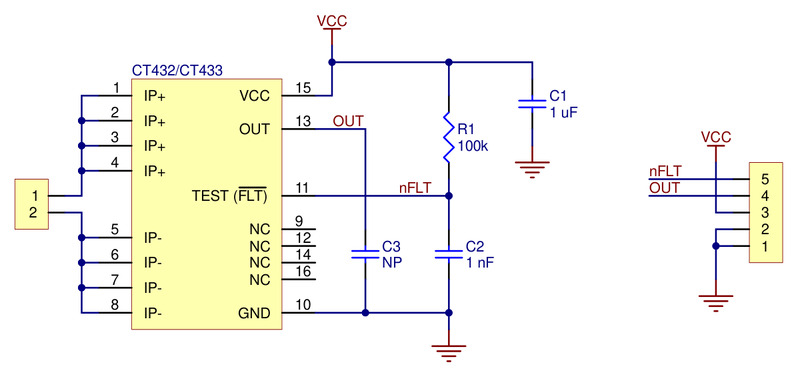

Kompaktowy czujnik natężenia prądu oparty na układzie CT433-HSWF30MR, przeznaczony do pomiaru prądu przemiennego i stałego w zakresie ±30A przy nominalnym napięciu zasilania 3.3V. Pomiar realizowany jest z wykorzystaniem technologii TMR (tunneling magnetoresistance) w izolowanej ścieżce pomiarowej o bardzo niskiej rezystancji (ok. 1 mΩ), co ogranicza straty mocy i wpływ czujnika na mierzony obwód.


Sygnał pomiarowy dostępny jest w postaci napięcia analogowego proporcjonalnego do natężenia prądu, z napięciem spoczynkowym na poziomie 1.65 V. Moduł charakteryzuje się szerokim pasmem pomiarowym do 1 MHz oraz krótkim czasem odpowiedzi rzędu 300 ns, co umożliwia monitorowanie szybkozmiennych prądów w przetwornicach i układach energoelektronicznych. Czujnik posiada wyjście FLT sygnalizujące przekroczenie dopuszczalnego zakresu prądowego, co może być wykorzystane w systemach zabezpieczeń i diagnostyki.

Właściwości

  • układ pomiarowy: CT433-HSWF30MR
  • technologia pomiaru: TMR (tunneling magnetoresistance)
  • zakres pomiaru prądu: ±30 A
  • pomiar prądu: AC i DC (dwukierunkowy)
  • napięcie zasilania: 3.0 – 3.6 V
  • napięcie nominalne: 3.3 V
  • typ sygnału wyjściowego: analogowy, proporcjonalny do prądu
  • czułość: 33.3 mV/A
  • napięcie spoczynkowe wyjścia: 1.65 V
  • pasmo przenoszenia: do 1 MHz
  • czas odpowiedzi: ok. 300 ns
  • rezystancja ścieżki prądowej: ok. 1 mΩ
  • sposób pomiaru: szeregowy, izolowany galwanicznie

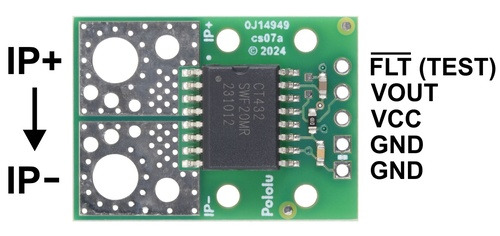

  • wyjście FLT (sygnalizacja nadprądu)
  • próg FLT: ok. 110% zakresu pomiarowego
  • pobór prądu: ok. 6 mA
  • płytka PCB: 2 warstwy, 2 oz copper
  • raster pinów sygnałowych: 2.54 mm

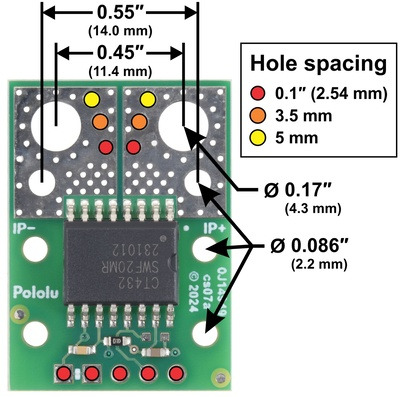

  • wymiary: 0.8″ × 1.1″ (ok. 20.3 × 27.9 mm)
  • masa: ok. 2.3 g
  • temperatura pracy: od -40°C do +125°C
  • producent: Pololu
  • kod producenta: 5311
1194439

Cechy

Interfejs
Sygnał analogowy
Zakres pomiarowy
±30 A
Sposób podłączenia
Szeregowy
