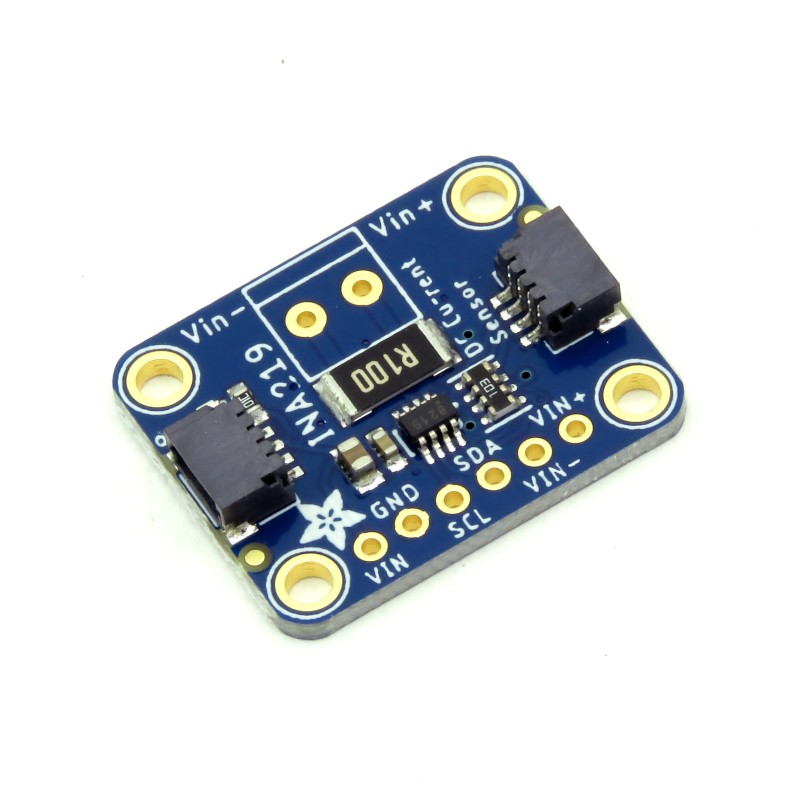

STEMMA QT INA219 High Side DC Current Sensor - moduł z czujnikiem prądu i napięcia INA219
ID: 203170
5906623402601
56,11 zł
Brutto
45,62 zł Netto
Moduł z czujnikiem prądu i napięcia. Może mierzyć napięcie do 26 V i prąd do 3,2 A. Oparty na czujniku INA219, komunikacja I2C. Adafruit 904
Opis
Moduł z czujnikiem prądu i napięcia. Może mierzyć napięcie do 26 V i prąd do 3,2 A z dokładnością do 1%. Precyzyjny wzmacniacz mierzy napięcie na rezystorze pomiarowym 0,1 Ω. W przypadku wewnętrznego 12-bitowego przetwornika ADC rozdzielczość w zakresie ±3,2 A wynosi 0,8 mA. Przy wewnętrznym wzmocnieniu ustawionym na minimum, maksymalny prąd wynosi ±400mA, a rozdzielczość wynosi 0,1mA. Moduł może współpracować z systemami o napięciu pracy 3,3 V oraz 5 V, a komunikacja odbywa się przez interfejs I2C (złącze STEMMA QT). Sprawdzi się do różnych zastosowań, w tym do szacowania żywotności baterii lub monitorowania zużycia energii elektrycznej. Pełna dokumentacja wraz z przykładami dostępne są na stronie produktu.
Właściwości
- Napięcie zasilania: 3,3 V do 5 V
- Pomiar napięcia: do 26 V
- Pomiar prądu: do 3,2 A
- Dokładność: 1%
- Interfejs: I2C
- Adres I2C: 0x40, 0x41, 0x44, 0x45 (domyślnie: 0x40)
- 2 x złącze STEMMA QT
- Wymiary: 25,6 mm x 20,4 x 4,7 mm
W zestawie
- Moduł z czujnikiem prądu i napięcia INA219
- Złącze goldpin męskie proste 6-pin
- Złącze śrubowe ARK 2-pin
203170
Cechy
- Interfejs
- I2C
- Zakres pomiarowy
- ±3,2 A
- Sposób podłączenia
- Szeregowy
