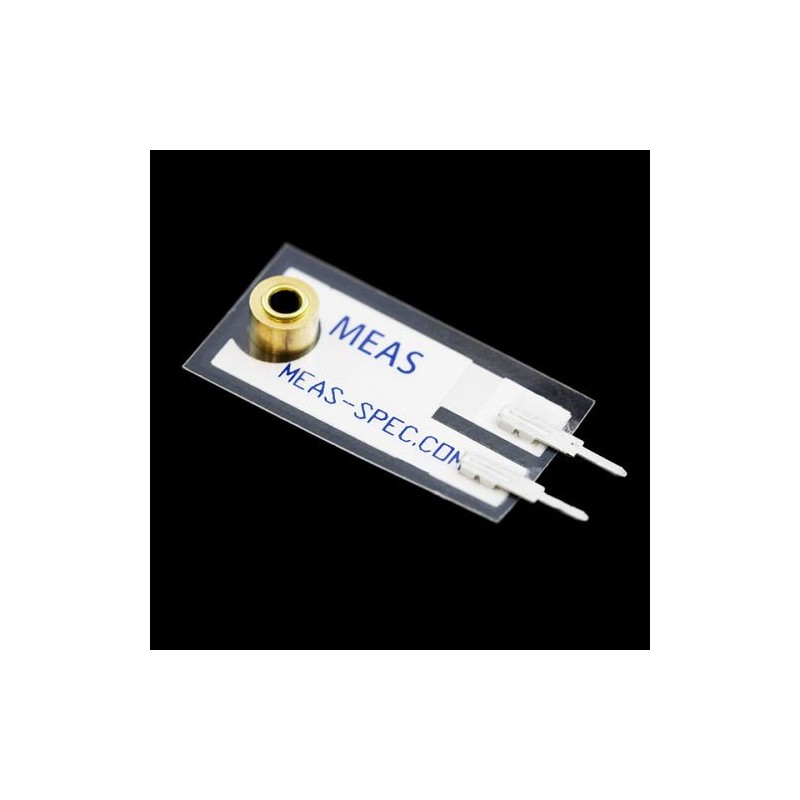

Piezo Vibration Sensor - piezoelektryczny czujnik wibracji (z masą)

Opis

Czujnik piezoelektryczny PVDF marki Measurement Specialties to elastyczny komponent, który składa się z elementu piezoelektrycznego PVDF o grubości 28 µm, pokrytego elektrodami z farby srebrnej (Ag), a także osadzonego na podłożu z poliestru o grubości 0,125 mm. Element ten jest wyposażony w dwa złączki zaciskowe, co sprawia, że jest łatwy do integracji z innymi systemami. Czujnik generuje wysokie napięcia w wyniku odkształcenia filmu piezoelektrycznego, który znajduje się poza osią neutralną. Dzięki temu może być wykorzystywany do pomiarów wibracji, uderzeń, a także jako elastyczny przełącznik.

Czujnik działa na zasadzie tworzenia bardzo wysokiego naprężenia w piezopolimerze, co skutkuje generowaniem napięć. Gdy zestaw jest odkształcany przez bezpośredni kontakt, urządzenie działa jak elastyczny "przełącznik", a wygenerowane napięcie jest wystarczające do bezpośredniego wyzwalania układów MOSFET lub CMOS. Dodatkowo, gdy element jest wsparty na swoich stykach i pozostawiony do wibracji "w przestrzeni wolnej", działa jak akcelerometr lub czujnik wibracji. Zmiana masy lub długości elementu przez jego zamocowanie pozwala dostosować częstotliwość rezonansową oraz czułość czujnika do konkretnych aplikacji. Możliwe jest także uzyskanie odpowiedzi na wiele osi poprzez odpowiednie ustawienie masy poza środkiem.

Dzięki masie zamocowanej na końcu, czujnik charakteryzuje się dużą wrażliwością na niskie częstotliwości. Jest to idealne rozwiązanie do zastosowań wymagających dokładnych pomiarów wibracji, uderzeń oraz detekcji kontaktu. Wersja z masą dodatkowo zwiększa precyzję detekcji, a regulowanie rezonansowej częstotliwości pozwala dostosować czujnik do wymagających aplikacji.

Właściwości

• Elastyczny film piezoelektryczny PVDF (28 µm)
• Rodzaj elektrod: srebrna farba Ag (screen-printed)
• Podłoże: poliester 0.125 mm
• Typ złącz: Zaciskane złączki
• Wysokie napięcie wyjściowe: do +/-90V
• Temperatura pracy: 0ºC do 85ºC
• Masa na końcu czujnika
• Odporność na uderzenia
• Może działać jako akcelerometr, czujnik wibracji, elastyczny przełącznik
• Zmiana masy i długości elementu wpływa na częstotliwość rezonansową i czułość czujnika
